سلك الألمنيوم للجر الكهربائي هو سلك تلامس من سبائك الألومنيوم يستخدم في أنظمة النقل والرفع الكهربائية مثل السكك الحديدية والمناجم والنقل الحضري.
لماذا تختار أسلاك الألومنيوم Chalco للجر الكهربائي؟
معايير الإنتاج
غيغابايت 12971.5-1991
شهاده
يتم تصنيع منتجات Chalco في مصنعنا المتقدم باستخدام نظام صارم لإدارة الجودة والبيئة ، وقد حصلت على شهادة ISO.
قوة الإنتاج
يتوافق الإنتاج والإدارة مع نظام جودة الطاقة الدولي ، مما يضمن أفضل جودة مع عمر خدمة طويل ، وقوة ميكانيكية عالية ، وموصلية عالية ، ومقاومة تليين درجات الحرارة العالية.
مرجع عميل الطاقة
سيمنز ، ABB ، توشيبا ، ليجراند ، إيتون ، هيتاشي.
الخواص الميكانيكية للعربة وأسلاك التلامس للجر الكهربائي
| القسم / مم2 | قوة الشد / N | استطالة بعد الكسر / (٪) | المقاومة عند 20 درجة مئوية / (Ω * مم2 / م) | 180 درجة التواء متكرر |
| 130 | ≥33130 | ≥4 | ≤0.328 | لا كسر أو تكسير |
| 170 | ≥43310 | ≥4 | ≤0.328 | لا كسر أو تكسير |
| 200 | ≥50960 | ≥4 | ≤0.328 | لا كسر أو تكسير |
مواصفات العربة وأسلاك التلامس للجر الكهربائي
| الأبعاد والانحرافات / مم | |||||
| القسم / مم2 | 130 | 170 | 200 | ||
| حساب المقطع العرضي / مم2 | 130.1 | 171.1 | 200.5 | ||
| المقطع العرضي لمقاومة النحاس DC المكافئ / مم2 | 70 | 90 | 100 | ||
| أ | (±2٪) | 13.48 | 15.4 | 16.64 | |
| ب | (±1٪) | 13.48 | 15.4 | 16.64 | |
| ج | (±2٪) | 9.55 | 9.55 | 9.55 | |
| د | (+4٪، -2٪) | 7.27 | 7.27 | 7.27 | |
| E | (±2٪) | 6.78 | 6.78 | 6.78 | |
| ف | 2.67 | 3.97 | 4.93 | ||
| ص | 0.38 | 0.38 | 0.38 | ||
| جي | الانحراف±2 درجة | 27° | 27° | 27° | |
| ح | 51° | 51° | 51° | ||
| الوزن / (كجم / كم) | 350 | 460 | 540 | ||
سبائك أسلاك الألومنيوم للجر الكهربائي
في تطبيقات الجر الكهربائية ، سبائك الألومنيوم شائعة الاستخدام هي سبائك الألومنيوم والمغنيسيوم (سبائك Al MG) وسبائك المنغنيز الألومنيوم (سبائك Al Mn). تتمتع هاتان السبيكتان بموصلية جيدة وقوة ميكانيكية ، مما يجعلها مناسبة للاستخدام في أنظمة نقل الطاقة والجر.
تتمتع سبائك المغنيسيوم المصنوعة من الألومنيوم بقوة جيدة ومقاومة للتآكل ، فضلا عن الموصلية العالية ، مما يجعلها خيارا شائعا في تطبيقات الجر الكهربائي. المكونات الرئيسية لهذه السبيكة هي الألومنيوم وكمية صغيرة من المغنيسيوم. يمكن أن تؤدي إضافة المغنيسيوم إلى تحسين قوة وصلابة الألومنيوم مع الحفاظ على الموصلية الجيدة. يمثل سبيكة 5052.
سبائك المنغنيز الألومنيوم هي سبيكة شائعة أخرى لتطبيقات الجر الكهربائية. مكوناته الرئيسية هي الألومنيوم والمنغنيز. سبائك المنغنيز الألومنيوم لديها الموصلية الجيدة والقوة الميكانيكية العالية. بالمقارنة مع سبائك المغنيسيوم الألومنيوم ، تتمتع سبائك المنغنيز الألومنيوم بقوة أعلى ، لكن أدائها في البيئات المسببة للتآكل قد يكون أسوأ قليلا. يمثل سبيكة 3003.
AA6101 (سبائك الألومنيوم والمغنيسيوم والسيليكون): هذه سبيكة سيليكون من الألومنيوم والمغنيسيوم مناسبة للجر وأسلاك الطاقة. لديها الموصلية الجيدة والقوة ، وكذلك مقاومة جيدة للتآكل.
AA6201 (سبائك الألومنيوم والمغنيسيوم والسيليكون): على غرار AA6101 ، AA6201 هو أيضا سبيكة سيليكون من الألومنيوم والمغنيسيوم تستخدم عادة لأسلاك الجر والأسلاك. لديها قوة عالية وموصلية جيدة.
تستخدم أسلاك سبائك الألومنيوم هذه للجر الكهربائي على نطاق واسع في الجر الكهربائي نظرا لكثافتها المنخفضة وموصليتها الجيدة وقوتها الميكانيكية وتكلفتها المنخفضة مقارنة بالمعادن الأخرى مثل النحاس.

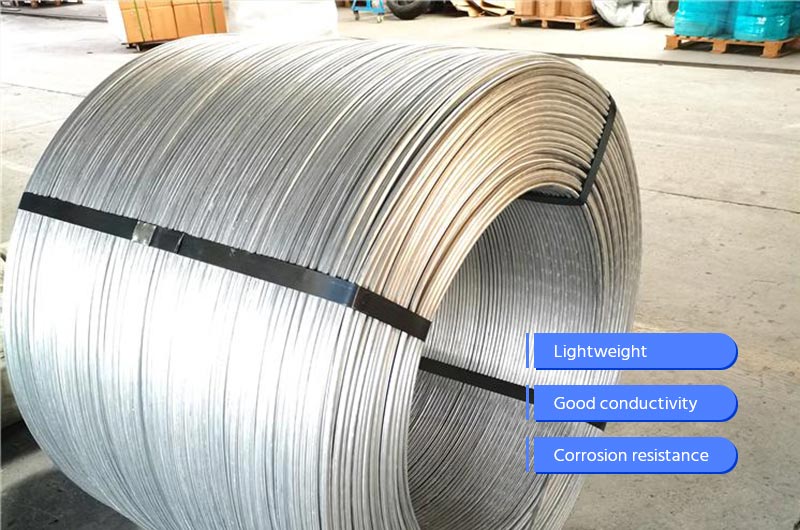

مزايا أسلاك الألومنيوم Chalco للجر الكهربائي
خفيف الوزن وموصل للغاية: الألومنيوم معدن خفيف الوزن بكثافة تبلغ حوالي ثلث كثافة النحاس. في المقابل ، يمكن أن يؤدي استخدام أسلاك الألمنيوم إلى تقليل وزن الكابل وتقليل الحمل على نظام الجر. على الرغم من أن الألومنيوم لديه موصلية أقل من النحاس ، إلا أن خصائصه خفيفة الوزن يمكن أن توفر موصلية أعلى.
الموصلية الجيدة: على الرغم من أن الألومنيوم لديه موصلية أقل من النحاس ، إلا أنه لا يزال يتمتع بموصلية جيدة. يمكن لسلك الجر الكهربائي نقل الطاقة الكهربائية بشكل فعال وتقليل فقد الطاقة أثناء عملية نقل الطاقة.
مقاومة التآكل: تتمتع أسلاك الألمنيوم للجر الكهربائي بمقاومة جيدة للتآكل ويمكن أن تقاوم تآكل البيئة الجوية وبعض الوسائط الكيميائية. هذا يجعل أسلاك الألمنيوم أكثر موثوقية للبيئات الخارجية والرطبة.
فعالية التكلفة: بالمقارنة مع الأسلاك النحاسية ، فإن أسلاك الألمنيوم للجر الكهربائي لها تكاليف تصنيع أقل. موارد الألمنيوم وفيرة نسبيا والأسعار منخفضة نسبيا ، لذا فإن استخدام أسلاك الألمنيوم يمكن أن يقلل من تكاليف بناء وتشغيل أنظمة الجر.
اللدونة وقابلية التشغيل: تتميز أسلاك الألمنيوم للجر الكهربائي بمرونة جيدة وقابلية تشغيل ، ويمكن تصنيعها بأشكال وأحجام مختلفة من الأسلاك لتلبية متطلبات نظام الجر المختلفة.
الاستدامة البيئية: يمكن أن يؤدي استخدام أسلاك الألمنيوم للجر الكهربائي إلى تقليل استهلاك الموارد وتقليل تأثيرها على البيئة. الألومنيوم معدن قابل لإعادة التدوير ، ويمكن أن تساعد إعادة تدوير أسلاك الألمنيوم في تقليل توليد النفايات واستهلاك الطاقة.
احتياطات لشراء أسلاك الألمنيوم للجر الكهربائي
المواصفات والمتطلبات: تحديد مواصفات ومتطلبات أسلاك الألمنيوم المطلوبة ، مثل الموصلية ، الحمل الحالي ، مستوى العزل ، إلخ. تأكد من أن سلك الألمنيوم المحدد يلبي متطلبات نظام نقل الطاقة والجر المطلوب.
المعايير والشهادات: تأكد من أن أسلاك الألمنيوم المشتراة تفي بالمعايير الوطنية أو الصناعية ذات الصلة ولديها الشهادات المقابلة. على سبيل المثال ، قامت اللجنة الكهروتقنية الدولية (IEC) ومنظمة المعايير الوطنية (مثل ASTM و GB وما إلى ذلك) بصياغة مواصفات قياسية لأسلاك الألمنيوم للجر الكهربائي.
الجودة والموثوقية: اختر الموردين أو الشركات المصنعة ذات الجودة الجيدة والموثوقية. فهم عملية الإنتاج وتدابير مراقبة الجودة وإدارة سلسلة التوريد. الرجوع إلى تقييمات وتجارب المستخدمين الآخرين واختيار الموردين ذوي السمعة الطيبة.
مقاومة التآكل: بالنسبة لأنظمة الجر في البيئات الخارجية أو الرطبة ، تأكد من أن سلك الألمنيوم الذي تم شراؤه يتمتع بمقاومة جيدة للتآكل. عادة ما يتم تحسين أسلاك الألمنيوم في مقاومة التآكل من خلال المعالجة السطحية الخاصة أو الطلاء.
السعر والفعالية من حيث التكلفة: قارن الأسعار وفعالية التكلفة لمختلف الموردين. ضع في اعتبارك التوازن بين الجودة والأداء وسعر أسلاك الألمنيوم للتأكد من أن أسلاك الألمنيوم المشتراة لها سعر معقول ونسبة أداء.
الخدمة والدعم: فهم خدمة ما بعد البيع والدعم الفني الذي يقدمه المورد. ضمان الاستشارات الفنية في الوقت المناسب ، وخدمة ما بعد البيع ، ودعم حل المشكلات.
الخدمات اللوجستية والتسليم: التفاوض على وقت التسليم والترتيبات اللوجستية مع الموردين لضمان تسليم أسلاك الألمنيوم في الوقت المناسب ، وتنفيذ التعبئة والنقل المناسبين لمنع التلف.
اللوائح والسلامة: الامتثال للوائح ومتطلبات السلامة ذات الصلة. تأكد من أن أسلاك الألمنيوم المشتراة تتوافق مع معايير السلامة المحلية لأنظمة نقل الطاقة والجر ، واتبع إرشادات تشغيل السلامة.

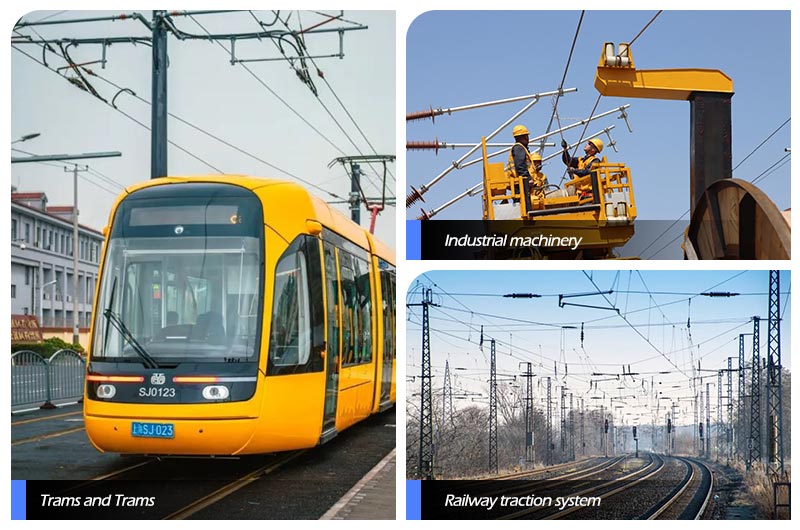

تطبيقات أسلاك الألمنيوم للجر الكهربائي
نظام الجر للسكك الحديدية: تستخدم أسلاك الألمنيوم للجر الكهربائي على نطاق واسع في أنظمة الجر بالسكك الحديدية ، بما في ذلك النقل بالسكك الحديدية الحضرية (مثل مترو الأنفاق والسكك الحديدية الخفيفة) وقطارات السكك الحديدية. تستخدم أسلاك الألمنيوم للجر الكهربائي لنقل الطاقة في أنظمة إمداد الطاقة ، بما في ذلك شبكات الاتصال وكابلات الجر وقضبان الاتصال.
الترام والترام: يتم استخدام العربة وأسلاك التلامس للجر الكهربائي لخط الجر ونظام شبكة الاتصال للترام والترام ، مما يوفر الطاقة ونقل الطاقة.
الدراجات النارية والدراجات البخارية الكهربائية: يتم استخدام سلك الجر الكهربائي من الألومنيوم للجر الكهربائي لنظام نقل الطاقة للدراجات النارية والدراجات البخارية الكهربائية ، بما في ذلك السكك الحديدية عالية السرعة ، قطار الشحن ، قطار الركاب ، إلخ.
نظام مترو الأنفاق: يستخدم نظام إمداد الطاقة في نظام مترو الأنفاق أسلاك الألمنيوم لنقل الطاقة والجر ، بما في ذلك مركبات مترو الأنفاق ومناطق المنصات.
السيارات الكهربائية: في بعض أنظمة السيارات الكهربائية ، يتم استخدام أسلاك الألمنيوم للجر الكهربائي لنقل الطاقة والاتصال بين المحركات الكهربائية وأنظمة البطاريات.
معدات الموانئ والمحطات الطرفية: تستخدم بعض معدات الموانئ والمحطات الطرفية (مثل رافعات الحاويات ، والمعبئ ، وما إلى ذلك) أنظمة الجر الكهربائية ، مع أسلاك الألمنيوم المستخدمة لنقل الطاقة وإمدادها.
المناجم والمحاجر: تستخدم بعض المحاجر والمناجم معدات الجر الكهربائية ، مثل الرافعات الشوكية الكهربائية والرافعات وما إلى ذلك. يتم استخدام أسلاك الألمنيوم للجر الكهربائي لنقل الطاقة وإمدادها.
الآلات الصناعية: يتم استخدام أسلاك الألمنيوم للجر الكهربائي في بعض معدات الآلات الصناعية ، مثل الرافعات الكهربائية وأنظمة الحزام الناقل ، وما إلى ذلك ، لتوفير نقل الطاقة.
هذه بعض مجالات التطبيق الرئيسية لأسلاك الألمنيوم للجر الكهربائي ، من بينها أسلاك الألمنيوم المستخدمة في أنظمة نقل الطاقة وإمدادات الطاقة ، مما يوفر الطاقة لمعدات الجر المختلفة ومركبات النقل. إن الوزن الخفيف والتوصيل العالي والفعالية من حيث التكلفة لأسلاك الألمنيوم تجعلها خيارا مثاليا لهذه التطبيقات.
