الأسلاك الهوائية المجدولة هي نوع من الأسلاك المستخدمة في أنظمة نقل وتوزيع الطاقة لنقل الكهرباء أثناء تعليقها من أعمدة الطاقة. سلك سبائك الألومنيوم المقاوم للحرارة عبارة عن مادة سلكية مجدولة خاصة ذات مقاومة عالية للحرارة وموصلية كهربائية
لماذا تختار Chalco سلك سبائك الألومنيوم المقاوم للحرارة للموصلات؟
يمكن أن تلبي الجودة بالكامل معيار أسلاك الكابلات العالمية: NBT ، UL ، CE ، TUV ، SAA ، IEC إلخ.اقتباس سريع
يتوافق الإنتاج والإدارة مع نظام جودة أسلاك الكابلات الدولي ، للتأكد من ميزة القوة المتوسطة المحددة وميزة المقاومة.
سبائك والتركيب الكيميائي لأسلاك الألمنيوم المقاومة للحرارة للأسلاك العلوية المجدولة
| التركيب الكيميائي | ||
| AA 6201-T81 | AA 1120-T81 | أ 6201-T63 |
| (آل): 97.4٪ -99.0٪ | (آل): 99.0٪ -99.5٪ | (آل): 97.4٪ -99.0٪ |
| (الحديد): 0.7٪ -1.3٪ | (الحديد): < 0.7٪ | (الحديد): 0.7٪ -1.3٪ |
| (سي): 0.5٪ -0.9٪ | (سي): < 0.15٪ | (سي): 0.5٪ -0.9٪ |
| (نحاس): 0.1٪ -0.3٪ | (نحاس): 0.05٪ -0.2٪ | (نحاس): 0.1٪ -0.3٪ |
| (مليون دولار): 0.03٪ -0.1٪ | (مليون دولار): < 0.05٪ | (مليون دولار): 0.03٪ - 0.1٪ |
| أخرى: < 0.15٪ | (الزنك): < 0.05٪ | أخرى: < 0.15٪ |
| (Ti): < 0.05٪ | ||
قطر وتحمل أسلاك سبائك الألومنيوم المقاومة للحرارة من Chalco للأسلاك العلوية المجدولة
| قطر | تحمل |
| ≤3.0 | ±0.03 |
| >3.0 | ±1٪ د |
خصائص أسلاك سبائك الألومنيوم المقاومة للحرارة للأسلاك العلوية المجدولة
| الخصائص الفيزيائية | ||||
| نوع | NRLH1 | NRLH2 | NRLH3 | NRLH4 |
| كثافة 20 °C / (كجم / دسم3) | 2.703 | 2.703 | 2.703 | 2.703 |
| درجة حرارة التشغيل المستمرة المسموح بها (40 سنة) / درجة مئوية | 150 | 150 | 210 | 230 |
| 400h درجة حرارة التشغيل المسموح بها / °C | 180 | 180 | 240 | 310 |
| معامل التمدد الخطي / (10-6 / درجة مئوية) | 23 | 23 | 23 | 23 |
| 20 °Cمعامل المقاومة / (1 / °C) | 0.0040 | 0.0036 | 0.0040 | 0.0038 |
| الخواص الميكانيكية | |||
| نوع | قطر / مم | قوة الشد / ميجا باسكال | استطالة (٪) |
| NRLH1 | >2.90-3.50 | ≥162 | ≥1.7 |
| >3.50-3.80 | ≥1.8 | ||
| >3.80-4.00 | ≥159 | ≥1.9 | |
| >4.00-4.50 | ≥2 | ||
| NRLH2 | ≤2.60 | ≥218 | ≥1.5 |
| >2.60-2.90 | ≥245 | ≥1.6 | |
| >2.90-3.50 | ≥241 | ≥1.7 | |
| >3.50-3.80 | ≥1.8 | ||
| >3.80-4.00 | ≥238 | ≥1.9 | |
| >4.00-4.50 | ≥225 | ≥2 | |
| NRLH3 | ≤2.30 | ≥176 | ≥1.5 |
| >2.30-2.60 | ≥169 | ||
| >2.60-2.90 | ≥166 | ≥1.6 | |
| >2.90-3.50 | ≥162 | ≥1.7 | |
| >3.50-3.80 | ≥1.8 | ||
| >3.80-4.00 | ≥159 | ≥1.9 | |
| >4.00-4.50 | ≥2 | ||
| NRLH4 | ≤2.60 | ≥169 | ≥1.5 |
| >2.60-2.90 | ≥165 | ≥1.6 | |
| >2.90-3.50 | ≥162 | ≥1.7 | |
| >3.50-3.80 | ≥1.8 | ||
| >3.80-4.00 | ≥159 | ≥1.9 | |
| >4.00-4.50 | ≥2 | ||
| مدة التسخين ودرجة الحرارة لمقاومة الحرارة | |||||
| الوقت | درجة الحرارة | NRLH1 | NRLH2 | NRLH3 | NRLH4 |
| 1 | درجة حرارة التدفئة / °C | 230 | 230 | 280 | 400 |
| تحمل درجة الحرارة / °C | +5 -3 | +5 -3 | +5 -3 | +10 -6 | |
| 400 | درجة حرارة التدفئة / °C | 180 | 180 | 240 | 310 |
| تحمل درجة الحرارة / °C | +10 -6 | +10 -6 | +10 -6 | +10 -6 | |
خصائص أسلاك سبائك الألومنيوم المقاومة للحرارة للأسلاك العلوية المجدولة
أداء مقاوم للحرارة: سلك سبائك الألومنيوم المقاوم للحرارة مصنوع من مادة سبائك الألومنيوم الخاصة ، والتي تتمتع بمقاومة ممتازة لدرجات الحرارة العالية. يحافظ على الموصلية الكهربائية المستقرة في درجات الحرارة العالية وأقل عرضة للتمدد الحراري والتليين. هذا يجعل أسلاك سبائك الألومنيوم المقاومة للحرارة تستخدم على نطاق واسع في المناطق ذات درجات الحرارة العالية أو سيناريوهات نقل الطاقة التي تحتاج إلى تحمل أحمال درجات الحرارة العالية. اقتباس سريع
الموصلية الكهربائية: سلك سبائك الألومنيوم المقاوم للحرارة لديه موصلية كهربائية جيدة ويمكنه نقل الطاقة الكهربائية بشكل فعال. على الرغم من أن الموصلية الكهربائية لسبائك الألومنيوم أقل قليلا من النحاس ، نظرا لخصائصها خفيفة الوزن ، يمكن لسلك سبائك الألومنيوم المقاوم للحرارة أن يحمل نفس الحمل الحالي بوزن أقل ، وبالتالي تقليل وزن وتكلفة السلك.
مقاومة التآكل: تتمتع أسلاك سبائك الألومنيوم المقاومة للحرارة بمقاومة قوية للتآكل ويمكن أن تقاوم التآكل في بيئات مثل الغلاف الجوي والتربة والمواد الكيميائية. هذا يسمح لها بالحفاظ على عمر خدمة طويل في الظروف الجوية القاسية والبيئات شديدة التآكل.
تصميم خفيف الوزن: بالمقارنة مع الأسلاك النحاسية التقليدية ، فإن أسلاك سبائك الألومنيوم المقاومة للحرارة أخف وزنا. هذا يجعل عملية التثبيت والتعليق أكثر ملاءمة ، ويقلل من الحمل على هيكل عمود الطاقة ، ويقلل أيضا من تكاليف النقل.

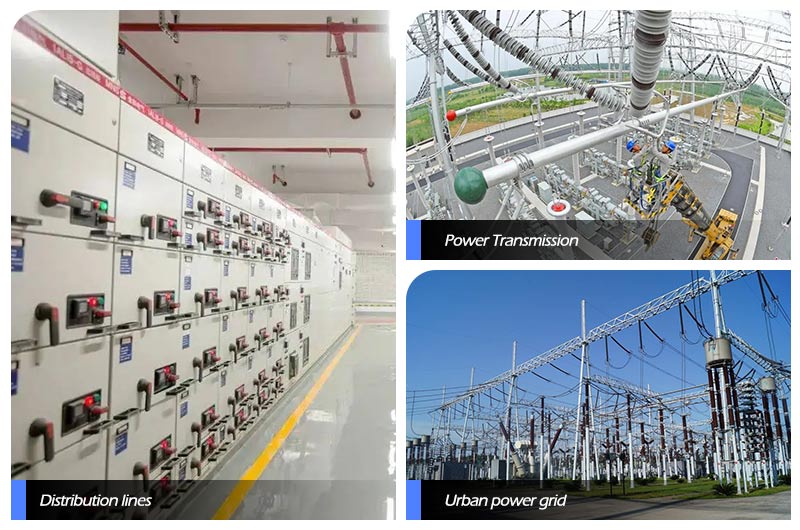

تطبيق أسلاك سبائك الألومنيوم المقاومة للحرارة للأسلاك العلوية المجدولة
نقل الطاقة: يمكن استخدام أسلاك سبائك الألومنيوم المقاومة للحرارة في خطوط نقل الجهد العالي لنقل الطاقة الكهربائية المتولدة في محطات الطاقة إلى المحطات الفرعية أو وجهات أخرى. يمكنهم تحمل الأحمال الحالية العالية وبيئات درجات الحرارة العالية ، والحفاظ على الموصلية الكهربائية المستقرة ، وضمان كفاءة وموثوقية نقل الطاقة.
خطوط التوزيع: بعد نقل الطاقة إلى المحطة الفرعية ، يمكن أيضا استخدام أسلاك سبائك الألومنيوم المقاومة للحرارة لتوزيع الطاقة على مناطق ومستخدمين مختلفين. وهي بمثابة خطوط توزيع تربط المحطات الفرعية بالمستهلكين ، وتوفر الكهرباء للمنازل والمباني التجارية والمنشآت الصناعية ، من بين أمور أخرى.
شبكة الطاقة الحضرية: يمكن أن يؤدي استخدام أسلاك سبائك الألومنيوم المقاومة للحرارة للأسلاك العلوية المجدولة إلى بناء نظام شبكة كهرباء المدينة. يمكن تعليقها على أعمدة الطاقة ودعامات الكابلات لتوصيل خطوط النقل والتوزيع المختلفة لتوفير مصدر طاقة مستقر للمدن.
التطبيق في بيئة درجات الحرارة العالية: سلك سبائك الألومنيوم المقاوم للحرارة مناسب للمناسبات الخاصة التي تحتاج إلى تحمل بيئة درجات الحرارة العالية. على سبيل المثال ، في المجالات الصناعية مثل مصافي النفط والمصانع المعدنية والمصانع الكيماوية ، يمكن استخدام أسلاك سبائك الألومنيوم المقاومة للحرارة لنقل الكهرباء لأنها يمكن أن تحافظ على توصيل كهربائي جيد في ظل ظروف درجات الحرارة العالية.
متطلبات استخدام أسلاك سبائك الألومنيوم المقاومة للحرارة للأسلاك المجدولة العلوية
معايير نظام الطاقة: اتبع معايير ورموز نظام الطاقة المعمول بها ، مثل معايير صناعة الطاقة الوطنية أو الإقليمية ، أو معايير اللجنة الكهروتقنية الدولية (IEC) ، أو معايير معهد مهندسي الكهرباء والإلكترونيات (IEEE) ، إلخ. تحدد هذه المعايير متطلبات ومواصفات الأسلاك والموصلات العلوية التي تقطعت بها السبل.
الحمل الكهربائي والسعة: تأكد من أن التوصيل الكهربائي للسلك العلوي الذي تقطعت به السبل وأسلاك سبائك الألومنيوم المقاومة للحرارة كافية للحمل والسعة الكهربائية المطلوبة. وفقا لاحتياجات نقل وتوزيع الطاقة المحددة ، حدد المعلمات المناسبة مثل حجم السلك ومنطقة المقطع العرضي والسعة.
متطلبات التثبيت: قم بتثبيت وتعليق السلك العلوي الذي تقطعت به السبل بشكل صحيح وفقا للمعايير والمواصفات ذات الصلة لضمان ثباته وعموديته وتوتره الصحيح. تأكد من أن التباعد وطول الوضع وارتفاع التعليق للأسلاك يفي بالمتطلبات لضمان سلامة وموثوقية نقل الطاقة.
حماية العزل: يتم تطبيق مواد حماية العزل المناسبة أو الأكمام العازلة على الخيوط العلوية كما هو مطلوب لمنع ملامسة الأشياء الأخرى أو الدوائر القصيرة. هذا يحسن أداء العزل للسلك ويحمي الخط من البيئة الخارجية.
القدرة على التكيف البيئي: بالنظر إلى الظروف المناخية والخصائص البيئية وبيئة الاستخدام في المنطقة ، يتم اختيار سلك سبائك الألومنيوم المقاوم للحرارة للحصول على مقاومة مناسبة للحرارة ومقاومة التآكل لضمان تشغيله المستقر على المدى الطويل في البيئات القاسية.
الفحص والصيانة: الفحص والصيانة المنتظمان للأسلاك العلوية المجدولة وأسلاك سبائك الألومنيوم المقاومة للحرارة ، بما في ذلك تنظيف السطح ، وفحص السحابة ، وفحص شد الأسلاك ، وفحص حالة العزل ، إلخ. هذا يساعد في الحفاظ على الخط في حالة عمل جيدة ويطيل عمره.
