بفضل مزاياه المتمثلة في الوزن الخفيف والقوة العالية ومقاومة التآكل والمتانة ، يستخدم الألمنيوم على نطاق واسع في بناء إطارات الألواح الشمسية والدعامات الكهروضوئية. تظهر الأبحاث أن الألومنيوم هو المادة الأكثر استخداما في تطبيقات الطاقة الشمسية الكهروضوئية (PV) ، حيث يمثل أكثر من 85٪ من معظم وحدات الطاقة الشمسية الكهروضوئية. المنتجات تتوافق مع CEE AAMA ، GB ، BS ، EN ؛ شهادات CE و DNV و ISO9001 ويمكن أن توفر شهادات TUV وشهادات أخرى. نرحب الاتصال
مواصفات منتجات الألومنيوم Chalco للألواح الشمسية
سبيكة: 6061 6063 6082 6060 6005 6463 [انقر للتحقق من جدول معلمات أداء السبائك]
نوع المنتج: الألومنيوم الشخصي ، ورقة الألومنيوم ، شريط الألومنيوم ، شريط الألومنيوم المسطح ، إلخ.
المعالجة العميقة: الحفر ، الانحناء ، اللحام ، القطع الدقيق ، التثقيب ، إلخ.
المعالجة السطحية: الانتهاء من المطحنة ، مسحوق الطلاء ، الأنودة ، الحبوب الخشبية ، الكهربائي ، طلاء PVDF ، تفجير الصنفرة ، التلميع ، إلخ.
أنودة: على نحو سلس ، بلوري. كود الطبقة: AA10 ، AA15 ، AA20 ، AA25
طلاء كهربائي: فيلم طلاء شفاف لامع أو باهت ؛ رمز فيلم الطلاء: EA21 ، EB16
المعيار والشهادة: CEE ، TUV ، GB 5237-2008 ، JISH ، AAMA ، GB ، BS ، EN ؛ م ، دنف ، ISO9001
أحجام الألواح الشمسية: [انقر للتحقق من جدول المرجع]
ملف الألومنيوم المبثوق لنظام إطار الألواح الشمسية
عادة ما تستخدم مقاطع الألمنيوم المبثوقة لإطارات الألواح الشمسية ونظام التركيب الشمسي ، لأن سحب الألمنيوم يتمتع بقوة عالية ووزن خفيف ومقاومة قوية للتآكل. يقوم إطار الألمنيوم بإغلاق وتأمين وحدة الخلايا الشمسية بين الغطاء الزجاجي واللوحة الخلفية ، مما يضمن الاستقرار الهيكلي وإطالة عمر البطارية. سبائك الألومنيوم ، بسعرها المعتدل ، وقوتها ، وقابليتها للمعالجة ، ومقاومة التآكل والطقس ، وقابلية إعادة التدوير ، هي مادة مثالية لدعم الألواح الشمسية في نظام تركيب الطاقة الشمسية ، ولا تتطلب أي صيانة على مدار فترة التشغيل التي تبلغ 25 عاما. اقتباس سريع
مقذوف الألومنيوم الشخصي لإطار الألواح الشمسية
T-profile: القدرة على تقديم كل من الدعم والاستقرار.

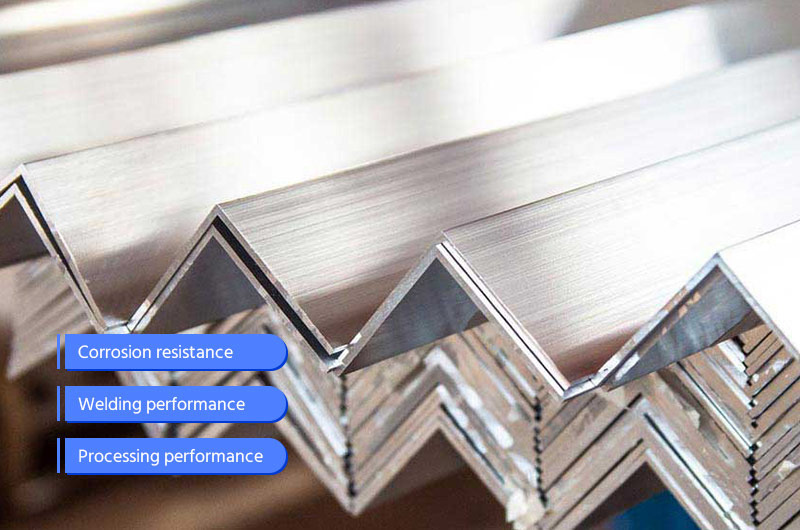

L-profile: توفير حماية الحافة للوحات.
قناة U: تستخدم لإدارة الكابلات في نظام اللوحة ، مما يضمن التثبيت الفعال.
مقذوف الألومنيوم الشخصي لنظام تركيب الطاقة الشمسية
H profile: بناء إطارات ودعامات الألواح الشمسية.
ملف تعريف Z: يستخدم لإرفاق إطار التثبيت بالأسطح.
فتحة T: يدعم المكون الهيكلي الأساسي في الألواح الشمسية خيارات تصميم مرنة.
6061 الألومنيوم الشخصي
6063 الألومنيوم الشخصي
6082 الألومنيوم الشخصي
6060 الألومنيوم الشخصي
6005 الألومنيوم الشخصي
6463 الألومنيوم الشخصي
خصائص ملف الألومنيوم Chalco
| سبائك | خلد | سمك الجدار | قوة الشد Rm (MPa) | قوة الخضوع RP0.2 (ميجا باسكال) | استطالة٪ |
| 6005 | تي 5 | ≤5.00 | ≥260 | ≥240 | ≥8 |
| 6060 | تي 5 | ≤5.00 | ≥160 | ≥120 | ≥6 |
| تي 6 | ≤3.00 | ≥190 | ≥150 | ≥6 | |
| تي 66 | ≤3.00 | ≥215 | ≥160 | ≥8 | |
| 6061 | تي 6 | ≤5.00 | ≥265 | ≥245 | ≥8 |
| 6063 | تي 5 | ≤5.00 | ≥160 | ≥110 | ≥8 |
| تي 6 | ≤3.00 | ≥205 | ≥180 | ≥8 | |
| تي 66 | ≤3.00 | ≥245 | ≥200 | ≥6 | |
| 6463 | تي 5 | ≤5.00 | ≥150 | ≥110 | ≥6 |
| تي 6 | ≤5.00 | ≥195 | ≥160 | ≥8 |
- سبائك الألومنيوم المؤكسد مع طلاء شفاف ، مقاومة عالية للتآكل ومقاومة الأكسدة.
- أداء قوة شد عالية ، وتحسين مقاومة حمل الثلج ، ومقاومة المطر ، ومقاومة تأثير الرياح وما إلى ذلك.
- يقلل القالب الممتاز من بدل المعالجة إلى 0.02 مم مع ضمان الدقة لضمان التركيب السلس.
- يكون الدعم الكهروضوئي لسبائك الألومنيوم بشكل عام على شكل قضيب طويل ، والضغط هو إجهاد الشد والضغط الانضغاطي ، والذي يسهل ربطه وتشويهه ، وبالتالي فإن سمك جدار التصميم لا يقل بشكل عام عن 1.5 مم.
- تحتاج سلسلة سبائك الألومنيوم شائعة الاستخدام للأقواس الكهروضوئية الشمسية إلى الخضوع للمعالجة الحرارية القديمة لتحقيق القوة المطلوبة.
- تتحكم China Aluminum بشكل صارم في معالجة المحلول وعملية المعالجة الحرارية للشيخوخة لضمان القوة المطلوبة لأقواس سبائك الألومنيوم.
- سمك فيلم الأكسيد بشكل عام هو AA15 ، ولكن في المناطق الرطبة أو الملوثة بشدة ، يمكن اختيار AA20 أو AA25 لتحسين مقاومة التآكل.
ورقة الألومنيوم ، الشريط ، شريط مسطح للوحة الشمسية
سرعة تبريد الألمنيوم سريعة مقارنة بالمواد التقليدية ، والتي تتمتع بميزة كبيرة في نظام الطاقة الشمسية الكهروضوئية لأن زيادة درجة حرارة الخلايا الكهروضوئية ستقلل من كفاءة توليد الطاقة. ومع الموصلية الجيدة ، استبدل الألمنيوم تدريجيا موضع الفضة والنحاس والفولاذ المقاوم للصدأ في الألواح الشمسية.
بالمقارنة مع المواد التقليدية ، فإن سرعة تبريد الألمنيوم سريعة ، والتي لها ميزة كبيرة في الطاقة الشمسية الكهروضوئية ، لأن زيادة درجة حرارة الخلايا الكهروضوئية ستقلل من كفاءة توليد الطاقة. وبسبب الموصلية الجيدة ، حل الألمنيوم تدريجيا محل الفضة والنحاس والفولاذ المقاوم للصدأ في موضع الألواح الشمسية. اقتباس سريع
شريط من الألومنيوم وقضيب مسطح للتوصيل البيني للخلايا الشمسية
ترتبط رقائق الخلايا الشمسية ، التي تعتمد عادة على السيليكون ، بشكل أساسي باستخدام الألومنيوم. تسهل شرائط وشرائط الألمنيوم التدفق الفعال للتيار بين رقائق الخلية.
حار بيع: 6101 شريط مسطح الألومنيوم
صفائح الألمنيوم للوحة العاكسة للطاقة الشمسية
يستخدم الألمنيوم أيضا كألواح عاكسة في الألواح الشمسية ، ويوجه ضوء الشمس لتعزيز كفاءة امتصاص الطاقة في بعض أنظمة التسخين الشمسي.
حار بيع: 1100, 3003 ورقة الألومنيوم
- 6101 بسبار ألومنيوم
تستخدم في توصيلات الخلايا الشمسية لربط رقائق الخلايا الشمسية معا ، مما يضمن نقل التيار بكفاءة.
- 1100 ورقة الألومنيوم
تستخدم على الألواح العاكسة للخلايا الشمسية لتوجيه ضوء الشمس وتعزيز كفاءة امتصاص الطاقة.
- 3003 ورقة الألومنيوم
توفير أداء عاكس فعال مع توفير وزن خفيف الوزن ومقاومة للطقس.
شريط محولات الألومنيوم لأنظمة الدوائر الشمسية الكهروضوئية
في مجال الطاقة الشمسية ، تقوم المحولات بتحويل وتنظيم الطاقة الكهربائية من الأنظمة الكهروضوئية ، مما يضمن التشغيل الفعال واتصال الشبكة. يؤثر تصميمها بشكل مباشر على كفاءة النظام الشمسي وموثوقيته ، وهو أمر حاسم عبر سلسلة الصناعة. اقتباس سريع
شريط محولات الألومنيوم لأنظمة الدوائر الشمسية الكهروضوئية
1050: أفضل من 60٪ IACS
1060: أفضل من 61.5٪ IACS
1070: أفضل من 62.7٪ IACS
1350: أفضل من 62٪ IACS
- محولات الطاقة: تولد الألواح الشمسية الكهروضوئية تيارا مباشرا ، والذي يجب تحويله إلى تيار متناوب عبر محولات لتزويد الشبكة أو الاستخدام المباشر في التطبيقات السكنية والتجارية. تقوم المحولات الموجودة داخل المحولات بتحويل الجهد وتكييف الطاقة ، مما يضمن تلبية جهد الخرج والتردد للمتطلبات.
- محولات التوصيل: في محطات الطاقة الشمسية ، عادة ما تكون صفائف الألواح الكهروضوئية المتعددة مترابطة باستخدام محولات التوصيل البيني لدمج الطاقة من صفائف مختلفة في إخراج موحد ، مما يعزز الكفاءة الكلية للنظام وفعالية نقل الطاقة.
- المحولات الموزعة: في أنظمة الطاقة الموزعة مثل الشبكات الشمسية الصغيرة أو أنظمة التوليد الموزعة ، تقوم المحولات بإدارة وتحسين تدفق الطاقة من أنظمة الطاقة الشمسية الكهروضوئية إلى الشبكة ، مما يضمن كفاءة نقل الطاقة واستقرار الإمداد.
- أنظمة تخزين البطاريات: تتطلب أنظمة الطاقة الشمسية المزودة ببطاريات تخزين عادة محولات لإدارة الجهد والتيار أثناء شحن البطارية وتفريغها ، مما يضمن الاستخدام الفعال للطاقة والتشغيل الآمن للنظام.
تطبيقات أخرى لمحات الألمنيوم في مجال الإطار الشمسي
أصبح الألمنيوم حلا مجديا في مجال الطاقة نظرا لخصائصه ذات الوزن الخفيف وقدرة التركيب الفعالة والسعر المنخفض. بالإضافة إلى تطبيق الإطار ولوحة البطارية أعلاه في مجال الطاقة الشمسية ، يتم تطبيق الألمنيوم أيضا على الأنظمة الشمسية التالية:
- هيكل توربينات الرياح ومكوناتها
- إطار الوحدة ومكوناتها
- مجمع الطاقة الشمسية المركزة
- حل الإدارة الحرارية
- السكن العاكس والمكونات
لماذا تختار منتجات الألومنيوم للطاقة الشمسية Chalco
تقوم Chalco بتخزين العديد من إطارات الألواح الشمسية المبثوقة المصنوعة من الألومنيوم وسبائك الألومنيوم الكهروضوئية ، مع مجموعة متنوعة من التشطيبات للاختيار من بينها. إذا كانت المنتجات الحالية غير مناسبة لاحتياجاتك ، فيمكننا أيضا تخصيصها وفقا لمتطلبات العملاء.
يمكن قطع جميع أجزاء البثق أو حفرها أو تشكيلها وفقا لمواصفات العميل. كمورد محترف لمقاطع الألمنيوم ، تدير Chalco أحدث مركز حفر ومعالجة CNC ، والذي يمكن أن يوفر معالجة دقيقة وأجزاء فعالة من حيث التكلفة في وقت دورة قصير.
نظرا لأن إطار اللوحة يتعرض للبيئة الطبيعية ، فإن له متطلبات عالية لمقاومة التآكل. توفر Chalco مقاطع من الألومنيوم المؤكسد لزيادة تعزيز مقاومة التآكل لإطارات سبائك الألومنيوم الشمسية.
بعد إنتاج مقاطع الألمنيوم ، سوف نقدم فحصا صارما لجودة المنتج ولصق فيلم المنتج الدقيق والتعبئة والنقل. ضمان جودة المنتج في أي رابط للإنتاج والتسليم. اقتباس سريع
الجدول المرجعي لأحجام الألواح الشمسية
| الطاقة (ث) | عدد الخلايا (قطعة) | حجم الخلايا (مم) | حجم إطار الألواح الشمسية (مم) | الوزن (كجم) |
| 5 | 2*18 | 78*12 | ٢٨٠ × ١٩٠ × ١٧ ملم | 0.7 |
| 10 | 4*9 | 52*31.2 | 250x350x17 | 1.2 |
| 20 | 4*9 | 78*39 | ٤٢٠ × ٣٦٠ × ١٧ | 2.3 |
| 30 | 2*18 | 156*26 | 360x550x20 | 2.5 |
| 40 | 4*9 | 156*39 | 670 * 420×25 | 3.2 |
| 50-60 | 4*9 | 156*52 | ٥٤٠ × ٦٧٠ × ٢٥ بوصة | 4.2 |
| 80-90 | 4*9 | 156*78 | ٧٨٠ × ٦٧٠ × ٣٠ | 6.6 |
| 100 | 4*9 | 156*104 | ١٠٠٠ × ٦٧٠ × ٣٠ | 8 |
| 110-120 | 4*18 | 156*52 | ١٠٢٠ × ٦٧٠ × ٣٥ ملم | 8.8 |
| 130 | 4*9 | 156*117 | 1120*670*35 | 10.5 |
| 140 | 4*9 | 156*63 | 1200*670*35 | 10.5 |
| 150-180 | 4*9 | 156.75*156.75 | ١٤٨٠ × ٦٧٠ × ٣٥ ملم | 12 |
| 190-200 | 6*12 | 125*125 | ١٥٨٠ × ٨٠٨ × ٣٥ ملم | 15.5 |
| 210-230 | 6*8 | 156.75*156.75 | ١٣٢٠ × ٩٩٢ × ٣٥ ملم | 17 |
| 250-270 | 6*9 | 156.75*156.75 | ١٤٨٢ × ٩٩٢ × ٤٠ | 18 |
| 280-310 | 6*10 | 156.75*156.75 | ١٦٤٠ × ٩٩٢ × ٤٠ | 18 |
| 340-380 | 6*12 | 156.75*156.75 | ١٩٥٦ × ٩٩٢ × ٤٠ | 23 |
| 460-500 | 8*12 | 156.75*156.75 | ١٩٥٦ × ١٣١٠ × ٤٥ ملم | 29 |
