1350 EC الصف الألومنيوم بسبار المورد

لماذا تختار بسبار كهربائي من تشالكو ألومنيوم

يتوافق قضيب التوصيل الألومنيوم من الدرجة Chalco 1350 EC مع معايير ASTM B317 و ASTM B236 و IEC 60105 و ISO 209-1،2 و DIN EN 755-2 و DIN EN 755-5: 2008-06. 1350 بسبار الألومنيوم لديه الموصلية الممتازة ، قوة عالية ، مقاومة جيدة للتآكل ، وتصميم خفيف الوزن.

تشالكو الألومنيوم لوازم 1050 ، 1060 ، 1070 ، 1100 ، 1350 ، 6060 ، 6082 ، 6101 الخ منتج بسبار الألومنيوم موصل. وقد تم تصدير المنتجات على نطاق واسع إلى هيتاشي ، ABB ، سيمنز ، ليجراند ، توشيبا وغيرها من الشركات ، وتتمتع بسمعة طيبة منها.

شريك تعاون Chalco لقضبان الألومنيوم

مواصفات بسبار كهربائي Chalco Aluminum 1350

مواصفات قضيب التوصيل من الألومنيوم EC 1350
خلد	H14 ، H16 ، H19
متطلبات جودة السطح	سطح أملس بدون عيوب مثل النتوءات والبقع ؛ السطح نظيف وخالي من الغبار وخالي من الزيوت وخالي من الشوائب الأخرى ؛ طبقة الأكسيد موحدة وكثيفة ولديها مقاومة جيدة للتآكل ؛
المعالجة السطحية	أنودة ، طلاء كهربائي ، رش ، إلخ. عادة ما يشمل طلاء الألومنيوم: الفضة والقصدير والنيكل
معالجة العزل	طلاء العزل: مسحوق الطلاء ، طلاء راتنجات الايبوكسي أو طلاء الطلاء العازل ، إلخ. الأكمام العازلة: كلوريد البوليفينيل (PVC) ، أنابيب الانكماش الحراري ، أو مطاط السيليكون ، إلخ.
تغليف المنتج	عند التسليم حسب الطول ، يجب تعبئته في حزم وصناديق ، وعند التسليم حسب الجودة ، يجب تعبئته في أقراص أو دوائر أو حزم.
اختبر	اختبار الموصلية ، اختبار ارتفاع درجة الحرارة ، اختبار الانحناء ، إلخ.
معيار	ASTM B317 ، ASTM B236 ، IEC 60105 ، ISO 209-1،2 ، DIN EN 755-2 ، DIN EN 755-5: 2008-06

الأبعاد والتسامح
طول	الحد الأقصى 6 م [انقر للحصول على جدول المقاس]
عرض	10 مم - 200 مم
تفاوت العرض [مم]	ب≤35.50		±0.40
	35.50<ب≤100.00		±0.80
	6>100.00		±1.20
سمك	0.15 مم - 40 مم
سمك التسامح [مم]	ألف≤6.30	±0.15
	30/6<أ≤12/50	±0.20
	أ>12.50	±0.30
الحد الأدنى لنصف قطر الانحناء [مم]	1x سمك (حتى 12 مم) 2x سمك (>12 مم)

ملاحظة: في الجدول أعلاه،

أ = سمك ، أي حجم الحافة الضيقة ؛

b = العرض يشير إلى حجم الحافة العريضة.

خصائص Chalco الألومنيوم 1350 بسبار الألومنيوم الكهربائية

تتميز قضبان التوصيل المصنوعة من الألومنيوم Chalco بمزايا أداء رائعة من حيث الموصلية والقدرة الاستيعابية الحالية. وفقا لأحجام قضبان التوصيل المختلفة ، يمكن لقضبان الألمنيوم الموصلة من Chalco التعامل مع التيارات حتى 4000 أمبير.

لمتطلبات محددة ، يرجى النقر فوق للاتصال بموظفي خدمة العملاء لدينا. الجدول التالي هو جدول مرجعي لمعلمات الأداء لقضيب التوصيل المصنوع من الألومنيوم الموصل Chalco 1350.

الممتلكات الميكانيكية والكهربائية (ASTM B 236 و B 317 وجمعية الألمنيوم)
الموصلية الحرارية (20 درجة مئوية)	5.9-6.0
حجم التوصيل الكهربائي (20 درجة مئوية)	61-62
المقاومة الكهربائية (DC) (20 درجة مئوية)	13.35-13.14
معامل درجة حرارة المقاومة الكهربائية (20 درجة مئوية)	0.00403-0.00410

الاستفادة من بسبار الألومنيوم الكهربائي Chalco 1350

يمكن أن توفر Chalco تصميما كاملا ، بما في ذلك التشغيل الآلي والتشكيل والنحاس. يمكن إكمال القطع والختم والانحناء والحفر وغيرها من المعالجة وفقا للمتطلبات المحددة للعملاء للقدرة الحالية ودرجة الانحناء.

يمكن أن توفر Chalco طلاء السطح ومعالجة العزل لقضبان التوصيل المصنوعة من الألومنيوم الموصل وفقا لمتطلبات العملاء لتحسين مقاومة تآكل المنتج والجماليات وتجنب الدوائر القصيرة وغيرها من المشكلات.

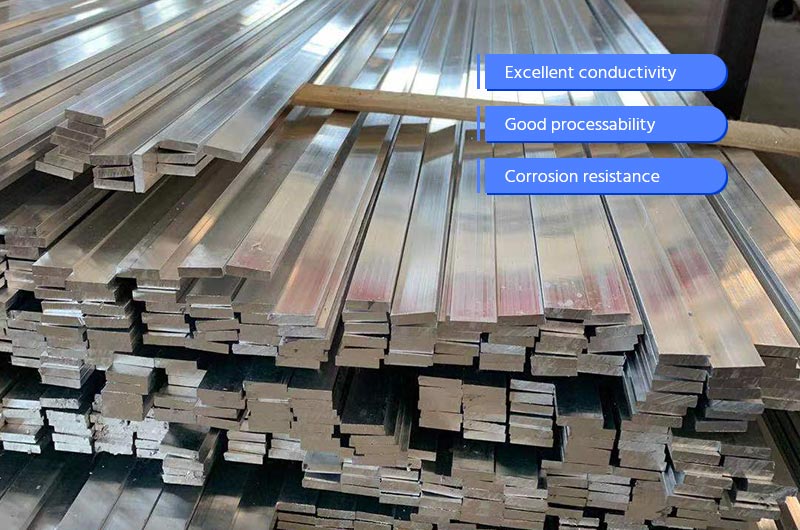

الموصلية ممتازة: 1350 سبائك الألومنيوم لديها الموصلية العالية ، على مقربة من الألومنيوم النقي.

خفيفة الوزن: منخفضة الكثافة ، ومناسبة للسيناريوهات الموصلة ذات المتطلبات خفيفة الوزن.

قابلية جيدة للمعالجة ومقاومة للتآكل: مرنة في الشكل وبيئة الاستخدام.

الموثوقية: الموصلية الجيدة ومقاومة التآكل تعزز موثوقية 1350 نقل طاقة بسبار الألومنيوم الموصل.

عمر خدمة طويل: تتيح مقاومة التآكل والموثوقية لقضيب التوصيل المصنوع من الألومنيوم الموصل 1350 الحصول على عمر خدمة أطول وتوفير تكاليف الاستبدال.

اقتباس سريع

خصائص Chalco Aluminum 1350 بسبار كهربائي من الألومنيوم

تطبيق بسبار الألومنيوم الكهربائي من Chalco

نظام نقل وتوزيع الطاقة
معدات الطاقة الإلكترونية ونظام الاتصالات
المعدات الكهربائية الصناعية
أدوات كهربائية
الأنظمة الكهربائية للسيارات والفضاء
الطاقة الجديدة مثل الطاقة الشمسية وطاقة الرياح ومركبات الطاقة الجديدة

تطبيق قضيب التوصيل الكهربائي من الألومنيوم من Chalco

الأحجام الشائعة لقضيب التوصيل الكهربائي من الألومنيوم من Chalco

شريط ألومنيوم بزاوية مربعة
2 مم	2*30	2*40	2*67	2*70	2.5* 25
3 مم	3*10	3*15	3*20	3*25	3*30	3*40	3*50	3*60	3*67	3*75
3 مم	3*110
4 مم	4*10	4*15	4*20	4*25	4*30	4*40	4*45	4*50	4*60	4.6*60
4 مم	4.8*9.8
5 مم	5*15	5*20	5*25	5*30	5*35	5*40	5*50	5*60	5*80	5*100
6 مم	6*20	6*25	6*30	6*40	6*50	6*54	6*55	6*60	6*65	6*70
6 مم	6*75	6*80	6*100	6*120	6*150	6*160
6.3 ملم	6.3*50	6.3*63	6.3*63.5	6.3*80	6.35*50.8	6.35*76.2
7 ملم	7.6*80	7*150	7420*4
8 ملم	8*11	8*30	8*40	8*50	8*51	8*60	8*63	8*63.5	8*65	8*70
8 ملم	8*80	8*90	8*100	8*120	8*125	8.8*28.6
9 ملم	9*170	9*125	9. 2*64
10 ملم	10*20	10*25	10*30	10*40	10*45	10*50	10*60	10*63	10*65	10*70
10 ملم	10*80	10*90	10*100	10*110	10*114	10*120	10*125	10*140	10*150	10*160
12 ملم	12*30	12*40	12*45	12*50	12*60	12*70	12*76	12*80	12*100	12*120
12 ملم	12*125	12*130	12*140	12*150	12*160
12.5 ملم	12.5*90	12.5*100	12.5*125	12.5*127	12.7*101.6	12.7*160
13 ملم	13*125	13*130	13*160
14 ملم	14*100	14*120	14.5*80
15 ملم	15*30	15*35	15*50	15*60	15*80	15*100	15*120	15*125	15*150
16 ملم	16*30	16*90	16*100	16*110	16*125	16*130	16*140	16*150	16*160
20 ملم	20*76	20*100	20*120	20*130
شريط مربع	19*19	30*45	15*15
شريط دائري	Φ6	Φ8	Φ10	Φ11	Φ12	Φ14	Φ15	Φ15.6	Φ16	Φ18
	Φ20	Φ21	Φ22	Φ23	Φ25	Φ27	Φ28	Φ30	Φ32	Φ35
	Φ38	Φ40	Φ45	Φ50	Φ55	Φ60

شريط ألومنيوم بزاوية مستديرة
2 مم	R2 * 20	R2.5 * 50
3 مم	R3 * 30	R3 * 40	R3 * 50	R3 * 60	R3 * 80	R3 * 100	R3 * 120	R3 * 160
4 مم	R4 * 25	R4 * 30	R4 * 35	R4 * 40	R4 * 50	R4 * 60	R4.1 * 44.1	R4.7 * 151
5 مم	R5 * 30	R5 * 35	R5 * 40	R5 * 45	R5 * 50	R5 * 60	R5 * 70	R5 * 75	R5 * 80
5 مم	R5 * 90	R5 * 100	R5 * 120
6 مم	R6 * 40	R6 * 50	R6 * 60	R6 * 70	R6 * 80	R6 * 100	R6 * 120	R6 * 140	R6 * 160
6 مم	R6.3 * 63	R6.35 * 76.5
7 ملم	R7 * 70
8 ملم	R8 * 40	R8 * 50	R8 * 60	R8 * 80	R8 * 100	RS * 120
10 ملم	R10 * 20	R10 * 40	R10 * 50	R10 * 60	R10 * 75	R10 * 80	R10 * 100	R10 * 120	R10 * 125
10 ملم	R10 * 150	R10 * 160	R10 * 170	R10.4 * 25
12 ملم	R12 * 80	R12 * 100	R12 * 110	R12 * 120	R12 * 125	R12 * 150	R12 * 160
12.5 ملم	R12.5 * 80	R12.5 * 125	R12.7 * 90	R12.7 * 127
13 ملم	R13 * 120	R13 * 125
14 ملم	R14 * 100	R14 * 120	R14 * 150
15 ملم	R15 * 100	R15 * 120	R15 * 130	R15 * 150
16 ملم	R16 * 150	R16 * 160
19 ملم	R19.05 * 101.6	R19.05 * 127
20 ملم	R20 * 80	R20 * 120	R20 * 130
وتر على شكل خاص	450	550	560	640	650	660	680	860	880
	8100	8120	1040	1080	10100	10120	1280	12100	12120
	15120	20130	2860
