Der hochleitfähige Aluminiumdraht 1070 ist mit seiner Reinheit von 99, 7 %, seiner hervorragenden elektrischen Leitfähigkeit, seinem geringen Gewicht und seiner Korrosionsbeständigkeit eine ideale Wahl, um die hohen Anforderungen moderner Blitzschutzsysteme zu erfüllen.
Leitfähigkeit 1070 Aluminiumdraht Spezifikationen
Normen: ASTM B211, ASTM B232, ASTM B221, EN 573-3, ASTM B416-98, GB/T 3195, AS1222, IEC61089
Zertifizierungen: NEMA, UL 467, ISO 9001, UL, RoHS, SGS, MSDS
Beliebte Produkte von Leitfähigkeit 1070 Aluminiumdraht
Querschnittsoptionen für Leitfähigkeit 1070 Aluminiumdraht
1070 Aluminium-Runddraht
1070 Aluminium-Runddraht wird häufig in allgemeinen Blitzschutz-Ableitersystemen verwendet.
Nehmen Sie jetzt Kontakt mit uns auf
1070 Aluminium Oval / Flachdraht
1070 Aluminium-Flach-/Ovaldraht eignet sich für Blitzschutzsysteme, die eine höhere Stromkapazität und eine stärkere mechanische Festigkeit erfordern.
Nehmen Sie jetzt Kontakt mit uns aufWir bieten auch verschiedene Aluminiumdrähte mit Leitfähigkeit 1070 in quadratischen, sechseckigen, Stern- und Trapezquerschnitten an, die an Ihre spezifischen Anwendungsanforderungen angepasst werden können.
Leitfähigkeit: 1070 Aluminiumdrahtgrößen und -toleranzen
Unser Aluminiumdraht 1070 ist in einem Durchmesserbereich von 0, 8 mm bis 45 mm erhältlich und erfüllt die Anforderungen verschiedener Anwendungsszenarien. Schnelles Angebot
Gängige Durchmesser:
- 1, 6 mm: Geeignet für Blitzschutzsysteme in kleinen Wohngebäuden oder elektrischen Geräten mit geringer Last.
- 3mm: Ideal für Blitzableiter in kleinen Gebäuden.
- 4 mm: Wird in Blitzschutzsystemen für mittlere und kleine Gebäude verwendet.
- 6 mm: Weit verbreitet in Blitzableitern für normale Wohn- und Geschäftsgebäude.
- 8 mm: Geeignet für Blitzableiter in mittleren bis großen Gebäuden und Hochhäusern.
- 10 mm: Geeignet für Hochhäuser und große Industrieanlagen, die größere Blitzströme bewältigen können.
Durchmesserbereich und Toleranztabelle:
| Durchmesser (mm) | Toleranz (mm) |
| 0.80 - 0.99 | 0, 02 ± |
| 1.00 - 1.99 | ±0, 03 |
| 2.00 - 2.99 | 0, 04 ± |
| 3.00 - 5.00 | 0, 05 ± |
Weitere Verbundmetallprodukte für den Blitzschutz in Leitern
Aluminiumummantelter Stahldraht
Aluminiumummantelter Stahldraht
Aluminiumkaschierter Stahldraht bietet Vorteile wie eine höhere Stromtragfähigkeit, einen geringeren Energieverlust und eine verbesserte mechanische Festigkeit.
Nehmen Sie jetzt Kontakt mit uns auf
Aluminiumkaschierter Stahldraht bietet Vorteile wie eine höhere Stromtragfähigkeit, einen geringeren Energieverlust und eine verbesserte mechanische Festigkeit.
- Aluminiumanteil: 5% - 25% (je nach Bedarf anpassbar)
- Dehnung: Nicht weniger als 1%, mit guter Flexibilität und Anpassungsfähigkeit
- Torsionsleistung: Kein Bruch nach 20 Umdrehungen
- Leitfähigkeit: 14% - 40%, je nach Bedarf wählbar
- Gewicht: 5% leichter als Stahl
- Lebensdauer: Langlebig und geeignet für längere Exposition gegenüber Umwelteinflüssen
Datenblatt für aluminiumummantelten Stahldraht für den Blitzschutz in Leitern:
| Clas | 14 % InVeKoS | 20, 3 % InVeKoS A | 20, 3 % InVeKoS B | 23 % InVeKoS | 27 % InVeKoS | 30 % InVeKoS | 35 % InVeKoS | 40 % InVeKoS |
| Querschnittsverhältnis von Al (%) | 13 | 25 | 25 | 30 | 37 | 43 | 52 | 62 |
| Querschnittsverhältnis von St (%) | 87 | 75 | 75 | 70 | 63 | 57 | 48 | 38 |
| Gewichtsverhältnis von AL (%) | 5 | 10.4 | 10.4 | 12.9 | 16.9 | 20.7 | 27.3 | 36.1 |
| Gewichtsverhältnis von ST (%) | 95 | 89.6 | 89.6 | 87.1 | 83.1 | 79.3 | 72.7 | 63.9 |
Kupferkaschierter Aluminiumdraht
Kupferkaschierter Aluminiumdraht
In Blitzschutzanlagen wird kupferkaschierter Aluminiumdraht als Ersatz für Kupfer und Aluminiumleiter verwendet.
Nehmen Sie jetzt Kontakt mit uns auf
- Gewicht: 0.160 kg/m
- Durchmesser: 8mm
- Beschichtung: Mindestens 70 Mikrometer Kupferbeschichtung
- Normen: TS EN 62305, TS EN 62561, NFC 17-102 / 2011
1070 verzinkter Aluminiumdraht
1070 verzinkter Aluminiumdraht
1070 verzinkter Aluminiumdraht ist mit einer Zinkschicht auf seiner Oberfläche beschichtet, um die Korrosionsbeständigkeit und mechanische Festigkeit zu verbessern.
Nehmen Sie jetzt Kontakt mit uns auf
Gängige Durchmesser: 3 mm, 4 mm, 6 mm, 8 mm (kundenspezifische Größen verfügbar)
Warum wird verzinkter Aluminiumdraht zum Blitzschutz in Leitern verwendet?
- Korrosionsbeständigkeit: Die Zinkbeschichtung bietet einen hervorragenden Korrosionsschutz, verhindert das Erodieren des Aluminiumdrahtes und verlängert seine Lebensdauer.
- Mechanische Festigkeit: Die verzinkte Schicht verbessert die Zugfestigkeit, Abriebfestigkeit und Härte des Drahtes.
- Kosteneffizienz: Im Vergleich zu Kupferleitern sind Aluminium- und verzinkte Aluminiumdrähte erschwinglicher und bieten gleichzeitig eine gute Haltbarkeit, was sie zu einer kostengünstigen Lösung macht.
Verwandte Aluminiumprodukte in Blitzschutz-Daunensystemen
1070 Aluminium-Schweißdraht
Wird zum Schweißen von Aluminiumbauteilen in Blitzschutzsystemen verwendet, um eine gute Leitfähigkeit an den Kontaktstellen zu gewährleisten.
Nehmen Sie jetzt Kontakt mit uns auf
1070 Aluminiumplatte
Wird zur Herstellung verschiedener Aluminiumarmaturen in Blitzschutzsystemen verwendet.
Nehmen Sie jetzt Kontakt mit uns auf6082 T6 Innensechskantschrauben
Schließen Sie den Empfänger und den Ableiter an und leiten Sie den Blitzstrom sicher ab.
Nehmen Sie jetzt Kontakt mit uns auf
1070 Kabel-Steckverbinder
Schließen Sie den Ableiter zum Erdungssystem ab, um eine sichere Ableitung des Blitzstroms zu gewährleisten.
Nehmen Sie jetzt Kontakt mit uns aufLeitfähigkeit 1070 Aluminiumdraht chemische Elemente
| Chemisches Element | % Standard | % Ist |
| Si | 0, 20 max. | 0.07 |
| Fe | max. 0, 25 | 0.102 |
| Cu | 0, 03 max. | 0.002 |
| Mn | 0, 03 max. | 0.0015 |
| Mg | 0, 03 max. | 0.001 |
| Zn | 0, 07 max. | 0.008 |
| Ti | 0, 03 max. | 0.002 |
| Sonstiges (jeweils) | 0, 03 max. | - |
| Sonstiges (Gesamt) | - | - |
| Aluminium (Al) | 99.7 Minuten | 余量 |
Physikalische Eigenschaften der Leitfähigkeit 1070 Aluminiumdraht
| Physikalische Eigenschaft | Wert |
| Elektrische Leitfähigkeit: Gleiches Volumen | 61 % InVeKoS |
| Elektrische Leitfähigkeit: Gleiches Gewicht (spezifisch) | 200 % InVeKoS |
| Dichte | 2, 70 g/cm³ |
| Schmelzpunkt | 640 °C |
| Wärmeausdehnung | 23 x10^-6 /K |
| Wärmeleitfähigkeit | 230 W/m.K |
| Spezifische Wärmekapazität | 900 J/kg-K |
| Elastizitätsmodul | 68 GPa |
| Schubmodul | 26 GPa |
Mechanische Eigenschaften der Leitfähigkeit 1070 Aluminiumdraht
| Durchmesser (mm) | Harter Zustand | Geglühter Zustand | ||
| Zugfestigkeit (Kgf/mm²) | Dehnung (%) | Zugfestigkeit (Kgf/mm²) | Dehnung (%) | |
| 0.80-1.00 | 16, 5 Minuten | 1, 0 Minuten | 7, 5 Minuten | ca. 10 Minuten |
| 1.01-1.50 | 16.0 Minuten | 1, 2 Minuten | 7, 5 Minuten | 12 Minuten |
| 1.51-2.00 | 16.0 Minuten | 1, 5 Minuten | 7, 5 Minuten | 12 Minuten |
| 2.01-3.00 | 16.0 Minuten | 1, 5 Minuten | 7, 5 Minuten | 15 Minuten |
| 3.01-4.00 | 15.0 Minuten | 1, 5 Minuten | 7, 5 Minuten | 18 Minuten |
| 4.01-4.50 | 15.0 Minuten | 2, 0 Minuten | 7, 5 Minuten | 18 Minuten |
| 4.51-5.00 | 15.0 Minuten | 2, 0 Minuten | 7, 5 Minuten | 18 Minuten |
Vorteile der Leitfähigkeit 1070 Aluminiumdraht
- Hervorragende Leitfähigkeit: Mit 99, 7 % reinem Aluminium hat es eine extrem hohe Leitfähigkeit, leitet Blitzströme effizient, reduziert den Widerstand und schützt Geräte.
- Geringes Gewicht: Aluminium ist leichter als Kupfer, wodurch die Arbeitsintensität bei der Installation und die Transportkosten reduziert werden.
- Kostengünstig: Billiger als Kupferleiter und bietet eine Lösung mit hoher Kostenleistung.
- Korrosionsbeständigkeit: Aluminium ist von Natur aus korrosionsbeständig und behält auch in feuchten und salzigen Umgebungen eine gute Leistung bei.
- Langlebigkeit und langfristige Leistung: Es behält auch nach längerer Einwirkung externer Umgebungen eine stabile Leistung bei, wodurch die Häufigkeit des Austauschs reduziert wird.
- Einfache Installation: Das optimierte Design der Ringwicklung ermöglicht es Rohrinstallateuren/Klempnern, effektiv zu arbeiten.
1070 Aluminiumdraht mit hoher Leitfähigkeit für den Blitzschutz, fertige Produkte und Anwendungen
Blitzschutz Litzendraht nach unten
Litzendrähte eignen sich besser für Blitzschutzsysteme mit hoher Last, die großflächige und weiträumige Installationen erfordern.
Nehmen Sie jetzt Kontakt mit uns auf
Blitzschutz Ableiter einadrig
Es erfordert eine hohe Leitfähigkeit, die sich besonders für einfache Installationen eignet.
Nehmen Sie jetzt Kontakt mit uns aufAnwendungsfall aus der Praxis:
Im Blitzschutzsystem eines Wohnhochhauses am Meer wählte der Kunde aufgrund der starken korrosiven Wirkung von Salznebel und Feuchtigkeit auf Metallmaterialien 1070 Aluminiumdraht als Ableiter.
Die hohe Leitfähigkeit von Aluminium sorgt dafür, dass der Blitzstrom schnell geleitet wird, während die Korrosionsbeständigkeit des Aluminiumdrahts gut für die raue Meeresumgebung geeignet ist und die Wartungskosten senkt. Schnelles Angebot
Faktoren, die die Leitfähigkeit von 1070 Aluminiumdraht beeinflussen
Die Leitfähigkeit von Aluminiumdraht wird in erster Linie von Faktoren wie Reinheit, Mikrostruktur und Verarbeitung beeinflusst. Im Folgenden finden Sie kurze Erläuterungen zu einigen Schlüsselfaktoren:
1. Reinheit von Aluminium: Je höher die Reinheit von Aluminium, desto besser ist seine Leitfähigkeit. Verunreinigungen wie Silizium und Eisen in Aluminium verringern die Leitfähigkeit, während die Minimierung dieser Verunreinigungen die elektrische Leistung erheblich verbessern kann.
2. Kaltwalzprozess: Während des Kaltwalzprozesses können sich die Aluminiumkörner dehnen oder dehnen, und diese Kornstrukturen können die Leitfähigkeit beeinträchtigen.
3. Korngrenzen: Die Grenzen zwischen den Körnern beeinflussen den Elektronenfluss, was zu einer Verringerung der Leitfähigkeit führen kann.
4. Legieren in Aluminium: Die Zugabe von Legierungselementen während der Verarbeitung kann zu einer Zunahme der Gitterversetzungen führen, was den Widerstand erhöht.
5. Starke Kaltverformung: Bei starker Kälteverformung kann sich die Kornorientierung des Aluminiumdrahtes von ungeordnet zu geordnet verschieben, was sich auch auf die Leitfähigkeit auswirken kann.
Leitfähigkeit 1070 Aluminiumdrahtoberfläche
- Glatte Oberfläche: Die Oberfläche ist flach und glatt, ohne Falten, Blasen, Grate oder scharfe Kanten.
- Keine Korrosionsflecken: Es gibt keine Korrosionsflecken, was eine lange Haltbarkeit gewährleistet.
- Keine Kratzer oder Beschädigungen: Die Oberfläche ist frei von Kratzern, Dellen oder anderen Beschädigungen, wodurch die Festigkeit und elektrische Leitfähigkeit des Drahtes gewährleistet wird.
Leitfähigkeit 1070 Aluminiumdraht Eloxieren und Schweißen
Das Eloxieren erhöht die Korrosionsbeständigkeit und Oberflächenhärte des Aluminiumdrahtes, wodurch er sich hervorragend für Blitzschutzsysteme eignet.
Schweißen ist erlaubt, aber der geschweißte Bereich muss innerhalb des akzeptablen Abweichungsbereichs liegen und die gleiche mechanische Festigkeit und Leitfähigkeit wie das Originalmaterial aufweisen.
Chalco bietet umfassende Qualitätsprüfberichte
Wir bieten detaillierte Qualitätsprüfberichte an, um sicherzustellen, dass jeder 1070-Aluminiumdraht strenge Qualitätsstandards erfüllt, darunter:
- Rostinspektion: Ein obligatorischer Punkt, um sicherzustellen, dass die Oberfläche des Aluminiumdrahts frei von Rost ist und die Anforderungen an die Korrosionsbeständigkeit erfüllt.
- Vertikaler Zugversuch: Der Aluminiumdraht sollte einer vertikalen Zugkraft von 49N standhalten, um seine mechanische Festigkeit während des Gebrauchs zu gewährleisten.
- Durchmessertoleranz und Ovalitätsabweichung: Strenge Toleranzkontrolle, um sicherzustellen, dass die Abmessungen des Aluminiumdrahts den Anforderungen entsprechen.
- Biegetest: Der Aluminiumdraht muss einen Biegetest von mindestens 10 Mal bestehen, um sicherzustellen, dass er während des Gebrauchs nicht leicht bricht.
- Analyse der chemischen Zusammensetzung: Stellt sicher, dass der Aluminiumdraht den branchenüblichen Anforderungen an die chemische Zusammensetzung für eine hohe Leitfähigkeit und Haltbarkeit entspricht.
- Rückverfolgbarkeitsaufzeichnungen: Vollständig rückverfolgbar, um sicherzustellen, dass jede Produktcharge über detaillierte Inspektionsprotokolle für die Qualitätsverfolgung und das Qualitätsmanagement verfügt.

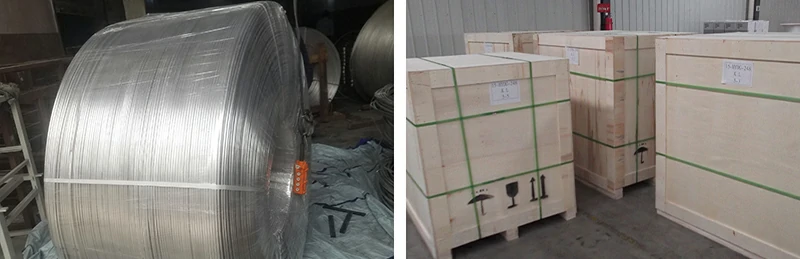

Leitfähigkeit: 1070 Aluminiumdraht, Verpackung und Transport
- Verpackungsspezifikationen: Jede Aluminiumdrahtspule wiegt 20 kg. Für 8 mm Aluminiumdraht gibt es 18 Spulen pro Palette (360 kg); Für 10mm Aluminiumdraht gibt es 16 Coils pro Palette (320 kg).
- Sicherheitsschutz: Um Transportschäden zu vermeiden, werden hochfeste Verpackungsmaterialien verwendet, die sicherstellen, dass der Aluminiumdraht intakt bleibt.
- Effizientes Be- und Entladen: Das Verpackungsdesign erleichtert die Handhabung von Gabelstaplern, verbessert die Logistikeffizienz und senkt die Arbeitskosten.
- Kostengünstige Logistik: Optimierter Palettenplatz zur Reduzierung der Transportkosten und zur Steigerung der Wirtschaftlichkeit.
Unsere Verpackungsmethode stellt sicher, dass der Aluminiumdraht während des Transports sicher und intakt bleibt, und bietet den Kunden ein effizientes und zuverlässiges Logistikerlebnis.
Auswahl an hochleitfähigen Aluminiumdrahtlegierungen für den Blitzschutz
6101 Aluminiumdraht
1060 Aluminiumdraht
1370 Aluminiumdraht
| Legierung | Leitfähigkeit | Kraft | Korrosionsbeständigkeit |
| 6101 | 60 % InVeKoS | Hoch (besser als 1070) | Gut |
| 1060 | 62 % InVeKoS | Senken | Ausgezeichnet |
| 1350 | 62 % InVeKoS | Senken | Gut |
Unterschiede zwischen 1070 Blitzschutz-Ableiter aus Aluminium, Stahl und Kupfer
| Material | Korrosionsbeständigkeit | Vorteile | Benachteiligungen |
| Kupfer | Gut, kann aber mit Sulfiden korrodieren | Ausgezeichnete Leitfähigkeit | Teuer, schwer |
| Aluminium | Gut, für Umgebungen mit niedrigem Schwefel- und Chloridgehalt | Gute Leitfähigkeit, niedrige Kosten | Nicht geeignet für unterirdische oder betonierte Umgebungen |
| Verzinkter Stahl | Durchschnittlich, schlecht in chloridhaltiger Umgebung | Hohe Festigkeit, niedrige Kosten | Geringere Leitfähigkeit, anfällig für Korrosion |
| Edelstahl | Ausgezeichnet, für verschiedene korrosive Umgebungen | Ausgezeichnete Korrosionsbeständigkeit, lange Lebensdauer | Geringere Leitfähigkeit, teuer |
