Los tubos de aluminio microcanal son perfiles de aluminio planos multicanal de paredes delgadas ampliamente utilizados en componentes clave como condensadores de aire acondicionado automotriz, evaporadores y enfriadores de aceite. A medida que las demandas de eficiencia de transferencia de calor y aligeramiento del sistema en los vehículos modernos continúan aumentando, el diseño de tubos de aluminio de microcanales está evolucionando hacia un mayor número de canales y paredes ultradelgadas.
Los tubos de aluminio microcanal de Chalco ofrecen diseños con hasta 60 canales y un espesor de pared mínimo de 0, 15 mm, lo que mejora efectivamente el rendimiento de enfriamiento, reduce el peso del sistema y mejora significativamente la eficiencia del combustible y la efectividad del enfriamiento. Bienvenido a contactar
Además, nuestras estrictas medidas de control de calidad y procesos de producción avanzados garantizan que cada tubo de aluminio cumpla con los más altos estándares, lo que los convierte en la opción preferida para los fabricantes de automóviles y proveedores de intercambiadores de calor en todo el mundo.
Tubo de microcanal de aluminio Chalco Productos calientes

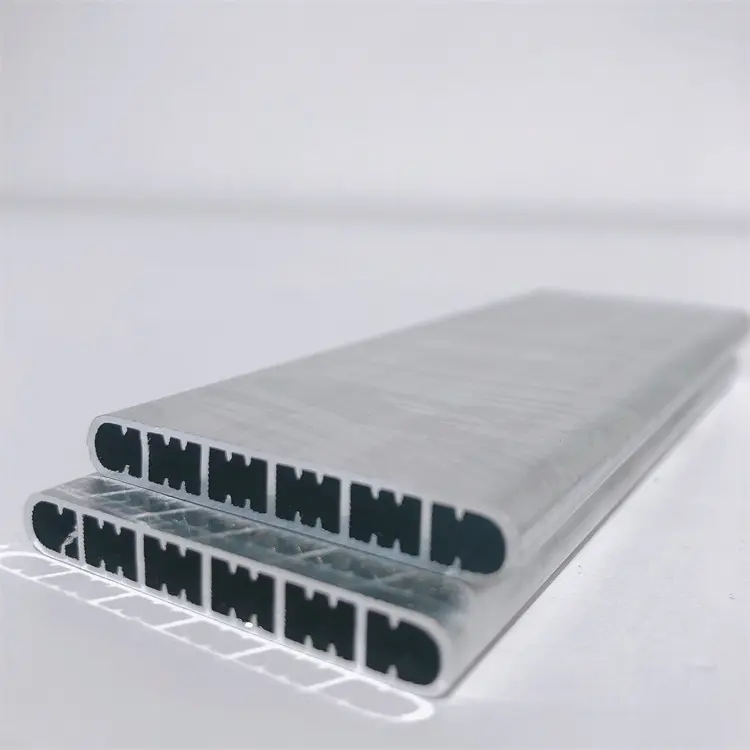

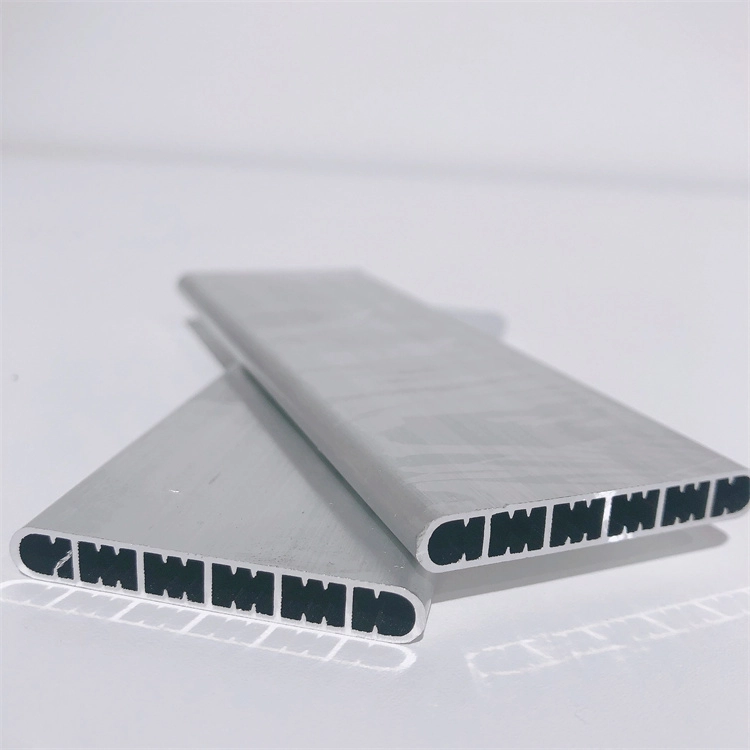

Tubo de microcanal de aluminio
Aleaciones:1050, 1100, 3003, 3102
Ancho: 8 mm-60 mm
Espesor de la pared: >0, 35 mm
Contáctenos ahora
Extrusiones multipuerto (MPE) amplias
Aleaciones:6061, 6063
Ancho:60-460
Canales:9-80
Aplicaciones:Refrigeración de baterías en vehículos eléctricos
Contáctenos ahora
Placa final de batería de extrusión de aluminio CNC
Aleaciones:6061, 6063
Superficie: anodizado, pulido, proceso de molienda
Aplicaciones:Módulo de batería para vehículos eléctricos
Contáctenos ahoraTubo de reloj de arena con hoyuelos soldados Alu HF
Aleaciones:4343/3003/4343, 4343/3005/4343
Espesor de la pared: 0, 22-0, 5 mm
Aplicaciones:Intercambiador de calor para camiones pesados y vehículos todoterreno
Contáctenos ahora

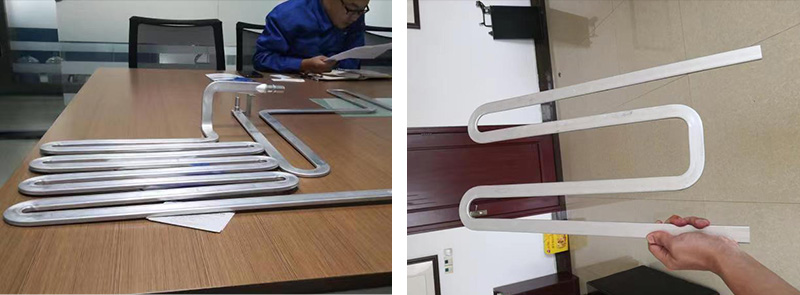

Tubo serpentino de Alu Micro Channel
Aleaciones:1050, 1100, 3003, 3102
Tamaño: 2.4 * 50 mm
Aplicaciones:Tubo serpentino de refrigeración líquida de agua de aluminio para paquetes de baterías EV.
Contáctenos ahora¿Cuáles son las formas comunes de los tubos de aluminio microcanal?
Los tubos de aluminio de microcanales se componen de múltiples microcanales, que vienen en varias formas, incluidas rectangulares, triangulares y circulares. El ancho del canal suele ser inferior a 0, 5 mm. Los microcanales se pueden organizar en patrones paralelos o serpentinos para maximizar el área de superficie de transferencia de calor. Este diseño flexible ayuda a optimizar la eficiencia de la transferencia de calor en una amplia gama de aplicaciones.
Tubo de microcanal de puertos triangulares
Tubo de microcanal de puertos cuadrados
Puertos H Tubo de microcanal
Si necesita ayuda para seleccionar el mejor diseño de microcanal para sus requisitos específicos de intercambio de calor, podemos brindarle asesoramiento y soluciones profesionales. Obtén la solución
¿Por qué los tubos de aluminio microcanal necesitan un recubrimiento superficial?
Los tubos de aluminio Microchannel son susceptibles a la corrosión en entornos hostiles, lo que puede afectar su rendimiento y vida útil. La aplicación de recubrimientos a la superficie de aluminio puede reducir significativamente las tasas de corrosión, protegiendo así la integridad y el rendimiento de los tubos.
Material de recubrimiento: Flujo (K1-3A1F46)
Este recubrimiento implica la aplicación previa de fundente al material de la aleta de aluminio, lo que elimina la necesidad de pasos de soldadura fuerte adicionales, mejorando así la eficiencia de la producción.
Material de recubrimiento: Fundente NOCOLOK (66, 6%) + Polvo de silicio (33, 3%)
Este recubrimiento se aplica durante la soldadura fuerte, mejorando el efecto de soldadura fuerte y asegurando una mejor unión entre el tubo y las aletas.
Material de recubrimiento: Polvo de zinc
La galvanización mejora significativamente la resistencia a la corrosión de los tubos de aluminio microcanal, lo que los hace adecuados para su uso en entornos altamente corrosivos.
El proceso de recubrimiento electrónico proporciona el nivel más alto de resistencia a la corrosión, que generalmente se aplica en un entorno de fábrica a través de la electrodeposición para formar una capa protectora uniforme y duradera.
Superando los límites: las seis tecnologías principales de Chalco para tubos de aluminio microcanal, redefiniendo las soluciones eficientes de disipación de calor
Los tubos de aluminio microcanal de Chalco redefinen soluciones eficientes de disipación de calor con alto contenido tecnológico y procesos complejos. Cuentan con seis tecnologías principales que demuestran capacidades de producción y rendimiento del producto superiores.
1. Relación de extrusión excepcional
Los tubos de aluminio microcanal de Chalco alcanzan una relación de extrusión superior a 400 veces, superando los límites de la tecnología de extrusión de aluminio. Esta relación de extrusión extrema garantiza mejores propiedades mecánicas y una estructura compacta, que cumple con los estrictos requisitos para una transferencia de calor eficiente.
2. Precisión dimensional ultra alta
La precisión dimensional de los tubos de aluminio de microcanales de Chalco supera los estándares nacionales, lo que garantiza que cada tubo cumpla con estrictos requisitos de tolerancia dimensional, mejorando así el rendimiento general y la consistencia de los sistemas de intercambio de calor.
3. Excelente hermeticidad
Cada intercambiador de calor de microcanales contiene entre 50 y 150 tubos de microcanales, y cualquier defecto en la estanqueidad al aire podría inutilizar toda la unidad. Chalco mantiene un estricto control de calidad para mantener los estándares de hermeticidad por debajo de 15 PPM, lo que garantiza la confiabilidad del producto.
4. Palanquillas de aluminio refinado de alta pureza
Con paredes extremadamente delgadas, los tubos de aluminio microcanal de Chalco exigen palanquillas de pureza excepcional y bajo contenido de hidrógeno. Chalco utiliza palanquillas refinadas de alta pureza con contenido de hidrógeno ≤0.09%, lo que reduce el riesgo de fugas y prolonga la vida útil del producto.
5. Tecnología de pulverización de zinc en la superficie
Para prevenir la corrosión, Chalco aplica un recubrimiento de zinc en aerosol a la superficie de los tubos de aluminio de microcanales. La capacidad única de Chalco en esta área proporciona efectivamente protección anticorrosión, mejorando la idoneidad en entornos hostiles.
6. Tecnología de detección de defectos e inspección de calidad en línea
La producción de tubos de aluminio de microcanales es un gran desafío, lo que hace que el control de calidad sea crucial. Chalco utiliza tecnologías avanzadas de detección de fallas en línea e inspección de calidad de superficies para identificar y marcar rápidamente los productos defectuosos, lo que garantiza una alta calidad y consistencia. Muestras Gratis
¿Cuáles son las características del tubo de aluminio de flujo paralelo?
Mayor conductividad térmica
La conductividad térmica de los tubos de aluminio microcanal es de aproximadamente 230 W/m·K. Aunque es inferior a los 400 W/m·K del cobre, es superior a los 237 W/m·K del aluminio estándar. Esto significa que los tubos de aluminio microcanal pueden transferir calor de manera efectiva mientras mantienen un perfil liviano, lo que los hace muy adecuados para aplicaciones de transferencia de calor exigentes, particularmente en sistemas de enfriamiento y calefacción.
Diseño compacto con alta relación superficie-volumen
Los tubos de aluminio Microchannel cuentan con una alta relación entre área de superficie y volumen, lo que ayuda a lograr una transferencia de calor eficiente en espacios limitados. Este diseño compacto es ideal para aplicaciones con limitaciones de espacio, ahorrando espacio en el equipo y reduciendo los costos de material e instalación.
Excelente resistencia a la corrosión y diseño liviano
Los tubos de Chalco Aluminium cuentan con una excelente resistencia a la corrosión y un diseño liviano, lo que ayuda a los fabricantes de automóviles a mejorar significativamente la eficiencia del sistema de enfriamiento al tiempo que reduce el peso total del vehículo y mejora la eficiencia del combustible. Estas ventajas hacen que nuestros productos sean especialmente eficaces en los vehículos eléctricos.
Soluciones ligeras de tubo de aluminio Microchannel en diversos campos

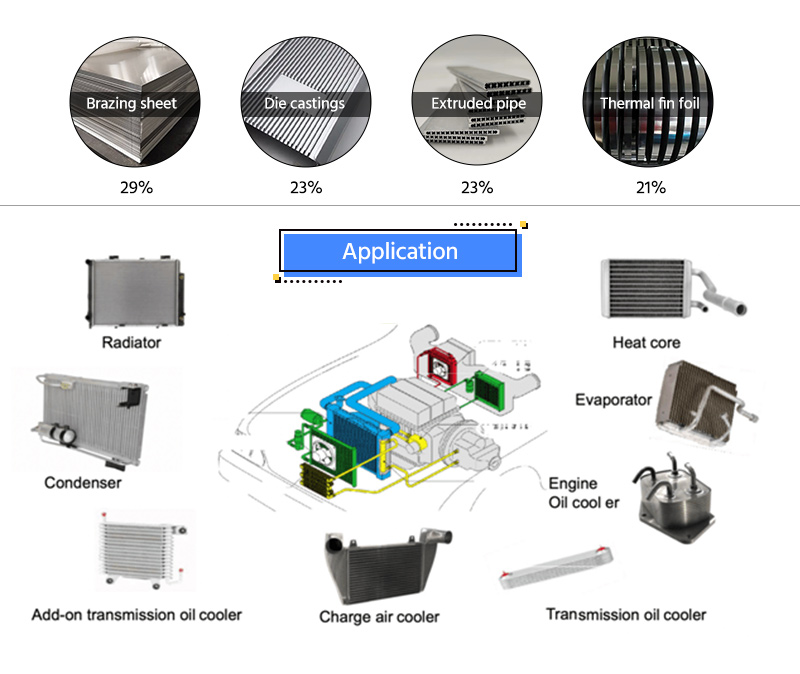

Sistemas de intercambio de calor para automóviles
Los tubos de aluminio microcanal son ampliamente utilizados en radiadores, condensadores y evaporadores automotrices. Su estructura liviana, excelente capacidad de transferencia de calor y resistencia a la corrosión los hacen esenciales para controlar la temperatura del motor, mejorar la eficiencia del combustible y mejorar el rendimiento general del vehículo.
Sistemas de enfriamiento de baterías automotrices
Los vehículos de nueva energía requieren una gestión eficiente de la temperatura de la batería. El aluminio de extrusión multipuerto (MPE) ancho, con su diseño de transferencia de calor optimizado, se usa ampliamente en los sistemas de enfriamiento de baterías para mantener temperaturas óptimas de la batería. Este diseño también es efectivo en equipos agrícolas y otras aplicaciones industriales.
Sistemas HVAC (calefacción, ventilación y aire acondicionado)
Los tubos de aluminio de microcanal se utilizan ampliamente en condensadores y evaporadores de sistemas HVAC debido a su eficiente transferencia de calor, componentes del sistema de enfriamiento HVAC y diseño compacto. Ofrecen un rendimiento de enfriamiento óptimo y ayudan a ahorrar energía, lo que los hace ideales para sistemas HVAC residenciales, comerciales e industriales.
Sistemas de enfriamiento de dispositivos electrónicos
A medida que los dispositivos electrónicos se vuelven más compactos y potentes, los tubos de aluminio microcanal se utilizan cada vez más para enfriar componentes electrónicos. Tienen excelentes capacidades de disipación de calor, lo que los convierte en soluciones de enfriamiento ideales para computadoras portátiles, teléfonos inteligentes, consolas de juegos e iluminación LED.
¿Por qué elegir el tubo de aluminio Microcanal de flujo paralelo de Chalco?
1. Certificación de Estándares Internacionales de Calidad
Chalco Aluminium ha pasado los requisitos del estándar de IATF16949 automotriz auditado por BSI (British Standards Institution), brindando cumplimiento de calidad para expandir continuamente el mercado de productos automotrices y lograr un desarrollo de alta calidad.
2. Sirviendo a fabricantes de automóviles de renombre mundial
Chalco Aluminium presta servicios a Tesla, Ford, Shanghai Automobile, Weilai Automobile, Beiqi New Energy, Changan Automobile y otros famosos fabricantes de automóviles de nueva energía. Algunos modelos de certificación de material de placa automotriz. Cómpralo ahora
3. Materias primas de alta calidad y capacidades de producción superiores
Chalco Aluminium utiliza materias primas de primera calidad combinadas con capacidades de extrusión avanzadas para garantizar la consistencia del producto y un rendimiento excepcional. A través de una estricta selección de materiales y sofisticados procesos de producción, garantizamos la alta calidad de cada tubo de aluminio microcanal, brindando a nuestros clientes soluciones confiables de disipación de calor.
4. Múltiples moldes y soluciones personalizadas
Poseemos múltiples juegos de moldes, lo que nos permite ofrecer diseños de productos personalizados basados en las necesidades específicas del cliente. Independientemente de lo únicos que puedan ser los requisitos de un cliente, podemos proporcionar soporte de diseño y producción a medida para garantizar una compatibilidad perfecta en aplicaciones prácticas.
5. Soluciones completas de sistemas de intercambio de calor
Además de los tubos de aluminio de microcanales, Chalco Aluminium ofrece una gama completa de materiales para sistemas de intercambio de calor, que incluyen láminas de soldadura fuerte, tubos de aluminio para intercambiadores de calor y láminas de soldadura compuestas, satisfaciendo las necesidades integrales de los clientes en sistemas de intercambio de calor.
Soluciones integrales de sistemas de intercambio de calor
Hoja de soldadura fuerte en Auto
La lámina de soldadura fuerte es una aleación de aluminio en capas con un menor ......
Tubos de aluminio para intercambiadores de calor
El intercambiador de calor de aluminio está compuesto por tubos de aluminio......
Lámina revestida de soldadura fuerte automática
La lámina compuesta de soldadura fuerte para automóviles se utiliza principalmente en tuberías......
Material de soldadura fuerte de aluminio
El material de soldadura fuerte de aluminio se usa generalmente para mojar......
Bobina de aluminio revestida de soldadura fuerte automática
Chalco Aluminium produce bobinas de aluminio compuesto de soldadura fuerte automotriz......
Tira de aluminio soldada sin revestimiento
4104 4004 4047 6951 4045 Tira de aluminio soldada sin revestimiento......
¿Está buscando un proveedor de aluminio?
Si necesita un proveedor profesional de aluminio que le proporcione aluminio rentable y de alta calidad, seremos su mejor opción.
La introducción de la especificación de tubos de microcanal para intercambiador de calor
| Dimensiones de la sección transversal | |||||
| Anchura w | Altura H | Espesor de pared plana t1 | Costillas gruesas t2 | Espesor de la pared lateral t3 | Diámetro hidráulico De |
| 6.00-60.00 | ≤3.50 | 0.15-0.45 | 0.15-0.45 | 0.30-0.80 | 1.0 |
Las propiedades mecánicas del tubo plano del radiador de aluminio del automóvil.
| Aleación | Atemperar | Resistencia a la tracción Rm MPa | Límite elástico Rp0.2 MPa | Elongación A50mm % |
| no menos de | ||||
| 1050 | H112 | 60 | 20 | 23 |
| 1100 | 75 | 20 | 20 | |
| 3102 | 75 | 30 | 22 | |
| 3003 | 95 | 35 | 20 | |
| 3026 | 85 | 35 | 20 | |
| Presión de rotura de intercambiadores de calor para acondicionadores de aire de automóviles | ||
| Vehículo no eléctrico | coche eléctrico | |
| condensador | Evaporador | |
| ≥11.5 | ≥5.5 | ≥11.5 |
La desviación dimensional de los tubos planos de aluminio del condensador de microcanal.
| Desviación de la dimensión de la sección transversal | ||||
| Ancho | Altura | Espesor de pared plana | Costillas gruesas | Espesor de la pared lateral |
| ±0.05 | ±0.02 | ±0.05 | ±0.08 | ±0.08 |
| Longitud de suministro del tubo plano recto y su desviación del tamaño de contracción | |||
| categoría | tamaño | Desviación permitida | |
| Longitud L | ≤1 000, 0 | ±0.5 | |
| >1 000, 0-2 000, 0 | ±1.5 | ||
| >2 000, 0-6 000, 0 | ±2.0 | ||
| Fin del cuello | Para el posicionamiento | Anchura W1 | ±0.05 |
| Altura H1 | ±0.03 | ||
| Longitud del cuello L1 | ±0.3 | ||
| No posicionamiento | Anchura W1 | ±0.1 | |
| Altura H1 | ±0.03 | ||
| Longitud del cuello L1 | ±0.5 | ||
| Curvatura longitudinal y curvatura lateral longitudinal de tubos planos | |
| Curvatura en las siguientes longitudes | |
| Cada 300 mm de longitud | Longitud total (L m) |
| ≤0.3 | ≤1.0×L |
| Grado de torsión del tubo plano recto | |
| Gire la siguiente longitud total (metros L) | |
| L≤1 | L>1 |
| ≤1.0×L | ≤1.0 |
Guía del comprador de tubos de aluminio microcanal
Los tubos de aluminio Microchannel requieren una selección cuidadosa para satisfacer las necesidades específicas de la aplicación. Tenga en cuenta los siguientes factores clave a la hora de tomar una decisión de compra:
1. Calidad del material
Seleccione aleaciones de aluminio de alta calidad para garantizar que los tubos de microcanales ofrezcan una excelente resistencia a la corrosión y conductividad térmica. Los materiales de alta calidad ayudan a prolongar la vida útil del producto.
2. Tamaño y diseño
El número de canales, el grosor de la pared y la forma de los tubos afectan directamente la eficiencia de la transferencia de calor y el rendimiento general del sistema. Seleccione el diseño adecuado, como microcanales rectangulares, circulares o triangulares, en función de su aplicación específica.
3. Tipo de recubrimiento
Considere diferentes opciones de recubrimiento durante la compra, como el recubrimiento de agente de presoldadura, la galvanización o el recubrimiento electrónico, para garantizar que los tubos tengan una buena resistencia a la corrosión en diversos entornos, especialmente en entornos costeros o industriales.
4. Requisitos de personalización
Si su proyecto tiene necesidades específicas, opte por proveedores que brinden servicios de personalización para garantizar que los tubos de microcanal cumplan con los estándares de su aplicación en términos de forma, tamaño y tratamiento de superficie.
5. Credenciales y certificación de proveedores
Asegurarse de que el proveedor cuenta con certificaciones internacionales, como IATF 16949, la certificación del Sistema de Gestión de Calidad ISO 9001 y la certificación del Sistema de Gestión Ambiental ISO 14001, para garantizar que sus productos cumplan con los estrictos requisitos de calidad de las aplicaciones automotrices e industriales.
6. Precio y capacidad de oferta
El precio y la capacidad de suministro también son cruciales a la hora de elegir un proveedor. Asóciese con proveedores que ofrezcan capacidades de suministro estables y precios competitivos para garantizar la finalización oportuna del proyecto y el control de costos.
Preguntas frecuentes sobre los tubos de aluminio microcanal
Aquí, hemos recopilado algunas preguntas comunes sobre los tubos de aluminio microcanal para ayudarlo a comprender mejor las características y aplicaciones del producto. Esperamos que estas preguntas frecuentes puedan abordar sus inquietudes durante el uso y la compra de tubos de aluminio microcanal.
1. ¿Qué es un intercambiador de calor de microcanales de aluminio?
Un intercambiador de calor de microcanales de aluminio (MCHE) es un dispositivo de intercambio de calor de tipo aleta y tubo altamente eficiente que se usa comúnmente en aplicaciones automotrices, de aire acondicionado y refrigeración. Su diseño permite un intercambio de calor eficiente entre el aire y el fluido, lo que resulta en una alta eficiencia de transferencia de calor.
2. ¿En qué se diferencian los tubos de microcanal de aluminio de los tubos de intercambiador de calor tradicionales?
Los tubos de microcanales de aluminio utilizan una estructura multicanal que aumenta el área de superficie por unidad de volumen, mejorando así la eficiencia de la transferencia de calor. En comparación con los tubos de intercambiadores de calor tradicionales, los diseños de microcanales permiten una transferencia de calor más eficiente y una estructura más ligera, lo que los hace ideales para los sistemas modernos de intercambio de calor de alta eficiencia.
3. ¿Cuáles son las ventajas de los tubos de microcanal de aluminio en aplicaciones automotrices?
Los tubos de microcanales de aluminio son livianos, altamente eficientes en la transferencia de calor y resistentes a la corrosión. En los sistemas de enfriamiento automotriz, pueden reducir efectivamente el peso del vehículo, mejorar la eficiencia del combustible y proporcionar un excelente enfriamiento para los motores, extendiendo así la vida útil del motor.
4. ¿Cómo mejoran los tubos de aluminio Microchannel la eficiencia energética del sistema HVAC?
Los tubos de aluminio de microcanal aumentan el área de superficie de transferencia de calor, mejorando la eficiencia del intercambio de calor y reduciendo la carga del compresor, lo que reduce el consumo de energía. Por lo tanto, son componentes cruciales para mejorar la eficiencia energética de los sistemas HVAC.
5. ¿Se pueden doblar los tubos de aluminio Microcanal?
Sí, los tubos de aluminio microcanal se pueden doblar de acuerdo con los requisitos de la aplicación para adaptarse a diversas necesidades de instalación de equipos y sistemas. Los métodos de doblado adecuados pueden garantizar la integridad y el rendimiento de los tubos.
6. ¿Qué grados de aluminio se utilizan para fabricar tubos de microcanales?
Los tubos de aluminio Microchannel generalmente están hechos de aleaciones de aluminio 1050, 1100, 3003, 3102, 6061 y 6063, que ofrecen una excelente resistencia a la corrosión y buena trabajabilidad, adecuadas para requisitos eficientes de intercambio de calor.
7. ¿Cuáles son los pasos clave en la fabricación de tubos de microcanal de aluminio?
La fabricación de tubos de microcanales de aluminio implica varios pasos, que incluyen la recolección de palanquillas de aluminio, la eliminación de impurezas, la limpieza ultrasónica, el calentamiento y la extrusión, la pulverización de zinc, el enderezamiento y el corte. Cada paso está diseñado para mejorar la calidad y durabilidad del producto.
8. ¿Cómo elegir tubos de aluminio de microcanal adecuados?
Al seleccionar tubos de aluminio microcanal, tenga en cuenta factores como la calidad del material, el tipo de recubrimiento, la precisión dimensional, el proceso de producción y las credenciales del proveedor. Los materiales de alta calidad y los recubrimientos adecuados pueden mejorar significativamente el rendimiento y la vida útil de los tubos.
