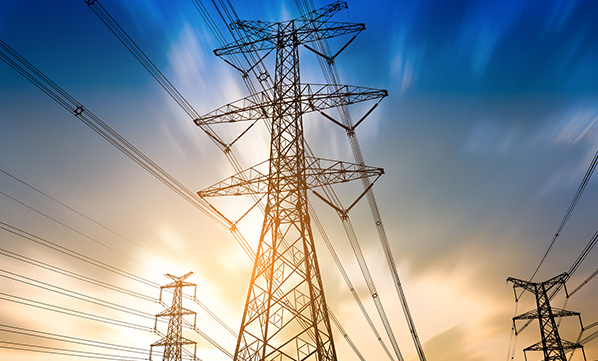

AAC, AAAC, ACSR forman parte de la familia de Conductores Aéreos, Conductores de Transmisión y Conductores de Distribución de Energía. Estos cables se conocen formalmente como conductores de aluminio (AAC), conductores de aleación de aluminio (AAAC) y conductores de aluminio reforzados con acero (ACSR). Estos conductores aéreos de aluminio se utilizan como líneas de transmisión y distribución de energía. Cotización rápida
Fabricamos y suministramos AAAC con diferentes variantes de aleación de grado eléctrico tipo 6101, 6201, 6061, 8006, 8030, 8176. una o más hebras de aleación de aluminio 1350 estirada en duro. Todos los conductores de aluminio están formados por uno o más hilos de alambre de aluminio, dependiendo de la aplicación específica.
Las especificaciones de los conductores de aluminio de línea aérea
| Especificación | |
| Aleación | 1350, 6101, 6201, 6061, 8006, 8030, 8176 |
| Tipo | AAC, AAAC, ACSR, ACAR, PHDC |
| Rango de diámetros (mm) | 0.2-6.0 (diámetro personalizable) |
| Estándar | ASTM B231, TS IEC 1089, DIN 48201, BS 215, UNE 21.018 |
| Calidad de la superficie | Superficie lisa, sin grietas, sin rebabas, sin inclusiones |
| Tratamiento superficial | Recubierto con aceite blanco industrial. |
Productos populares de la línea aérea de aluminio
AAC–ASTM-B Todos los conductores de aluminio
AAC (All Aluminium Conductor)** está hecho de aluminio de alta pureza (al menos 99.7%), que tiene las ventajas de peso ligero, buena conductividad eléctrica y fuerte resistencia a la corrosión, pero tiene baja resistencia y es adecuado para líneas de transmisión de corta distancia y redes de distribución de ciudades.
AAAC-ASTM-B Conductor de aleación de aluminio
AAAC (conductor de aleación de aluminio)** está hecho de aleación de aluminio y tiene mayor resistencia que el aluminio puro (AAC). Tiene un buen equilibrio de resistencia, peso, conductividad y resistencia a la corrosión, y es adecuado para líneas de transmisión de media distancia y construcción de redes eléctricas rurales.
ACSR-ASTM-B Conductor de aluminio reforzado con acero
ACSR (alambre trenzado de aleación de aluminio con núcleo de acero)** está compuesto por núcleo de acero y alambre trenzado de aleación de aluminio. Tiene la mayor resistencia y es adecuado para entornos especiales como líneas de transmisión de larga distancia, líneas de transmisión de alto voltaje y cruce de ríos.
ACAR-ASTM-B Conductor de aluminio, reforzado con aleación
El conductor ACAR está formado por hebras de envoltura de aluminio de alta pureza (aluminio 1350) en un núcleo de aleación de aluminio-magnesio-silicio de alta resistencia (aleación de aluminio 6201). ACAR tiene mejores propiedades eléctricas y mecánicas que los conductores ACSR equivalentes. Los conductores ACAR se pueden utilizar en líneas aéreas de transmisión, así como en líneas de distribución.
Al seleccionar un tipo de conductor, se deben considerar factores como la longitud de la línea, el nivel de voltaje, las condiciones ambientales y el costo. Cotización rápida
- AAC: Ligero, económico, utilizado para distancias cortas.
- AAAC: Buena resistencia, peso ligero, adecuado para rutas de media distancia.
- ACSR: El más fuerte, utilizado para líneas de larga distancia y alta tensión.
- ACAR: Fuerza y peso equilibrados, ideal para tramos largos con tensión moderada.
Línea aérea de aluminio Tamaños populares
Los productos de línea aérea de aluminio se pueden fabricar y suministrar en carretes de madera/acero no reciclables o carretes de acero reciclables. Cotización rápida
Tamaño de CAA
| Tamaño: AWG o MCM | Nominal Cross Sectional Area | Nominal Weight kg/km |
| 3/0 | 84, 91 mm2 | 234.4 |
| 397.5 | 202, 1 mm2 | 55.4 |
| 795 | 402, 9 mm2 | 1110.6 |
| 1750 | 885, 8 mm2 | 2445.1 |
Tamaño AAAC
| Tamaño - KCM | Nominal Cross Sectional Area | Nominal Weight kg/km |
| 30.58 | 0.610mm2 | 503.49 |
| 312.8 | 6.238mm2 | 4989.52 |
| 740.8 | 19.863mm2 | 13834.57 |
Tamaño de ACSR
| Tamaño - AWG - MCM | Nominal Cross Sectional Area | Nominal Weight kg/km |
| 4 | 26, 47 mm2 | 92.3 |
| 336.4 | 198, 4 mm2 | 689 |
| 1272 | 489, 1 mm2 | 2134.1 |
Los tamaños de cables están disponibles como AWG en cmill, kcmill y MCM. Cotización rápida
La propiedad de los conductores de aluminio de línea aérea
| Propiedades mecánicas | ||||
| Diámetro nominal dmm | 6101 | 6201 | ||
| Tensile strength MPa | Elongation % | Tensile strength MPa | Elongation % | |
| 2.00≤d<3.0 | ≥250 | ≥3.5 | ≥290 | ≥3.0 |
| 03.00≤d<3.5 | ≥240 | ≥3.5 | ≥275 | ≥3.0 |
| 03.50≤d<4.0 | ≥240 | ≥3.5 | ≥265 | ≥3.0 |
| 04.00≤d≤5.00 | ≥230 | ≥3.5 | ≥255 | ≥3.0 |
| Resistividad | ||
| Tipo | 6101 | 6201 |
| Conductividad | ≥58, 5% IACS | ≥57, 0% IACS |
Productos Recomendados Populares Relacionados
CAA
barra colectora de aluminio
de alambre resistente al calor
alambrón eléctrico
cable-blindaje-alambre
alambre revestido de cobre

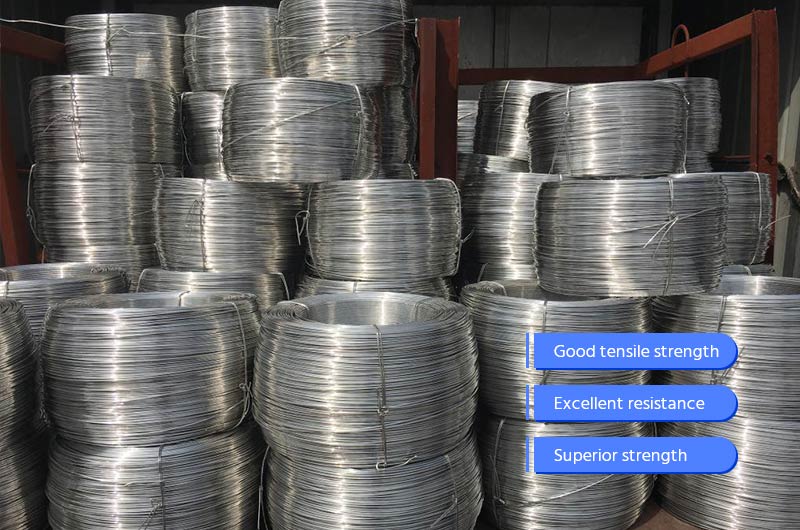

Características de los conductores de aluminio de la catenaria
Buena resistencia a la tracción y a la fluencia: los alambres de aleación de aluminio de resistencia media suelen tener una alta resistencia a la tracción y a la fluencia, lo que puede soportar cargas de trabajo estables a largo plazo y prolongar la vida útil de los cables.
Excelentes características de resistencia y caída de voltaje: los cables de aleación de aluminio de resistencia intermedia tienen baja resistencia y caída de voltaje, lo que puede reducir la pérdida de energía y la pérdida de potencia, y mejorar la eficiencia de la transmisión de energía.
Resistencia superior: en comparación con los conductores de aluminio ordinarios, los alambres de aleación de aluminio de resistencia intermedia utilizados en cables trenzados aéreos tienen una mayor resistencia específica y pueden soportar mayores tensiones y cargas. Esto lo hace aún mejor para transportar largas distancias y abarcar grandes estructuras de soporte.
Ligero : en comparación con los cables de cobre, los cables de aleación de aluminio de resistencia media son más livianos, lo que los hace más convenientes para la instalación suspendida o la transmisión a larga distancia. Además, el peso más ligero reduce los costes de instalación y mantenimiento.
Gran adaptabilidad: los alambres de aleación de aluminio de resistencia intermedia son adecuados para diferentes tipos de líneas aéreas, incluidas líneas de transmisión, líneas de distribución y ramales. Se puede utilizar en diferentes escenarios de aplicación, como áreas urbanas, rurales, industriales, etc.
Buena conductividad térmica: el alambre de aleación de aluminio de resistencia media tiene una alta conductividad térmica, que puede disipar el calor de manera efectiva. Esto es muy importante para el rendimiento y la seguridad de las líneas de transmisión de energía y los equipos de energía.
Buena conductividad eléctrica: los cables de aleación de aluminio de resistencia intermedia utilizados en el cable trenzado aéreo tienen buena conductividad eléctrica y pueden transmitir energía de manera efectiva. Aunque tiene una conductividad eléctrica ligeramente menor que el cobre, el alambre de aleación de aluminio de resistencia media sigue siendo una opción rentable.
Buen rendimiento de vibración antiviento: los alambres de aleación de aluminio de resistencia media generalmente tienen un buen rendimiento de vibración antiviento cuando se usan en cables trenzados aéreos, lo que puede reducir la vibración y el balanceo del cable causados por el viento y mejorar la estabilidad y confiabilidad de la línea.

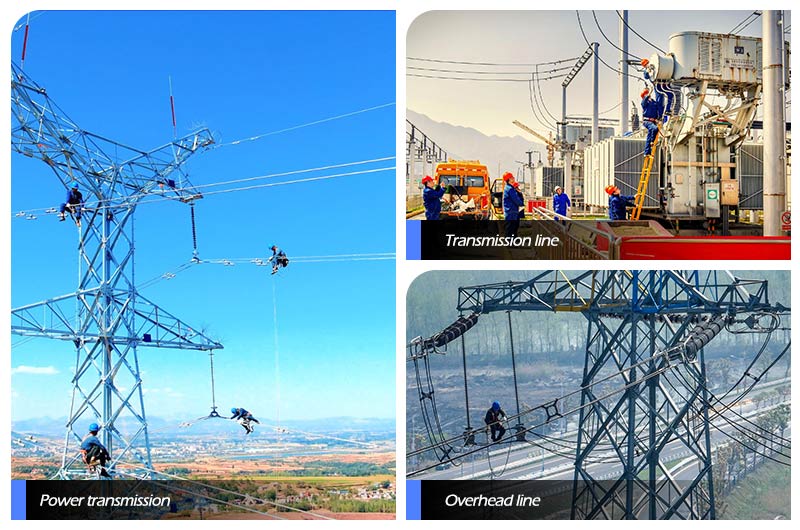

La aplicación del alambre de aleación de aluminio de resistencia intermedia para conductores aéreos
Debido a sus ventajas en la fabricación, el diseño, la construcción, el transporte, etc., los alambres de aleación de aluminio de resistencia intermedia se utilizan ampliamente en el campo de los conductores de transmisión.
Transmisión de energía: el alambre de aleación de aluminio de resistencia intermedia para conductor aéreo se usa ampliamente en líneas de transmisión de energía, incluidas líneas de transmisión de alto voltaje, líneas de transmisión de media tensión y líneas de distribución de baja tensión. Puede soportar altas tensiones y cargas y es capaz de transmitir energía de manera eficiente.
Líneas aéreas: Conductores de aluminio de líneas aéreas, incluidas las líneas de transmisión entre carreteras urbanas, zonas rurales, zonas industriales e instalaciones eléctricas. Se puede colgar de postes o torres de servicios públicos para la transmisión y distribución de energía.
Aluminio vs. cobre en cables de alimentación aéreos
Copeer y aluminio son dos tipos comunes de conductores de electricidad en cables eléctricos. Las líneas de transmisión de energía se extienden por cientos de metros entre las torres, por lo que los cables aéreos deben ser rentables. Los cables de cobre se pueden utilizar en cables aéreos con un resultado satisfactorio. Sin embargo, los cables de alimentación de aluminio son dos veces más ligeros en comparación con sus homólogos de cobre y seis veces más baratos, manteniendo la misma tasa de resistencia.
Estas propiedades hacen que el aluminio sea el mejor material para líneas de transmisión de alta tensión del mercado, ya que el cable de alimentación aéreo tiene que ser ligero y flexible, además de ser duradero. El aluminio es un material maleable que es menos propenso a la tensión de compresión en comparación con el cobre. Esta es una clara ventaja, ya que los cables aéreos están sometidos a tal tensión. Las empresas de servicios públicos han utilizado aluminio desde principios del siglo XX.
Hoy en día, alrededor del 13 por ciento del aluminio producido se utiliza en el sector energético. Los alambres de aluminio tienen la relación perfecta entre resistencia y peso y son rentables porque no requieren mucha mano de obra y ahorran tiempo de construcción.
Chalco puede proporcionarle el inventario más completo de productos de aluminio y también puede suministrarle productos personalizados. La cotización precisa se proporcionará dentro de las 24 horas.
