Los productos de deformación de aluminio y aleación de aluminio adoptan diferentes métodos de procesamiento de acuerdo con los requisitos específicos de uso. Los principales métodos de procesamiento incluyen trabajo en caliente, trabajo en frío, tratamiento térmico en solución, tratamiento de envejecimiento, tratamiento de recocido, etc.
¿Cuáles son los temperamentos de la aleación de aluminio?
De acuerdo con los diferentes métodos de procesamiento, el temple de los productos de procesamiento de aluminio se puede resumir de la siguiente manera:
- H: Temple endurecedor del trabajo. Es aplicable a productos que mejoran la resistencia a través del endurecimiento por trabajo. Después del endurecimiento por trabajo, el producto puede someterse (o no) a un tratamiento térmico adicional para reducir la resistencia.
- O: Condición recocida. Es aplicable a los productos procesados con la resistencia más baja después del recocido completo.
- T: Temple de tratamiento térmico. Es aplicable a productos con (o sin) endurecimiento por trabajo para alcanzar la estabilidad del tratamiento postérmico. Debe haber uno o más números arábigos después del código T (generalmente, es material reforzado con tratamiento térmico).
- W: Temple de tratamiento térmico de solución. Es una especie de temperamento inestable. Solo es aplicable a aleaciones envejecidas naturalmente a temperatura ambiente después del tratamiento térmico de la solución. Este código de temple solo indica que el producto se encuentra en la etapa de envejecimiento natural.
- F: Temple de mecanizado libre. Es aplicable a productos sin requisitos especiales para el endurecimiento por trabajo y las condiciones de tratamiento térmico durante el proceso de conformado. No se especifican las propiedades mecánicas de los productos de este temple. Cotización rápida
Interpretación detallada de varios temples de aleación de aluminio
Temperamento H

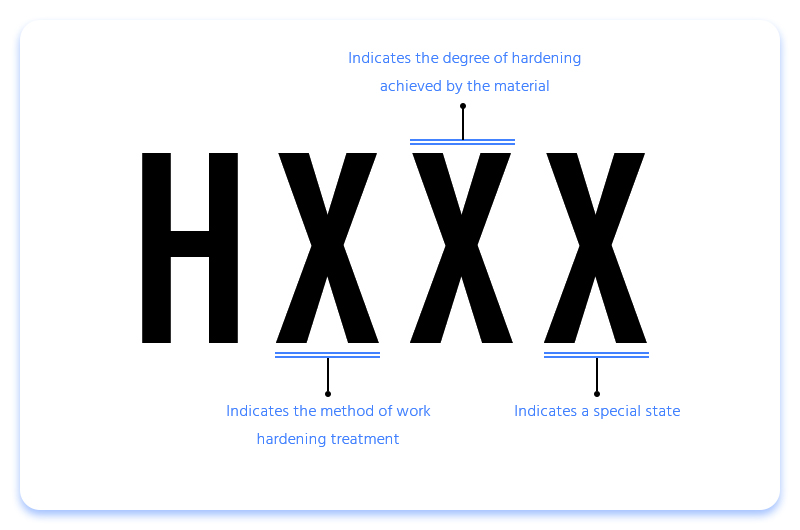

El primer dígito después de H es el método de tratamiento de endurecimiento por trabajo.
H1: Temple de endurecimiento por trabajo simple. Es aplicable a la condición de que la resistencia requerida se obtenga solo a través del endurecimiento por trabajo sin tratamiento térmico adicional.
H2: Temple de endurecimiento por trabajo y recocido incompleto. Es aplicable a los productos cuyo grado de endurecimiento por trabajo excede los requisitos especificados de los productos terminados y cuya resistencia se reduce al índice especificado después de un recocido incompleto.
H3: Temple de tratamiento de endurecimiento y estabilización por trabajo. Es aplicable a productos con propiedades mecánicas estables después del tratamiento térmico a baja temperatura, después del endurecimiento por trabajo o debido al efecto de calentamiento en el procesamiento. Cotización rápida
H4: Temple de endurecimiento por trabajo y tratamiento de pintura. Es aplicable a los productos con recocido incompleto causado por la pintura después del endurecimiento por trabajo.
El segundo dígito después de H indica el grado de endurecimiento alcanzado por el material.
Generalmente, el grado de endurecimiento se divide en 8 grados. 1 es el más bajo, 8 es el más alto y 9 representa el temperamento superduro con un grado de endurecimiento por trabajo más alto que Hx8
H12 Endurecido por trabajo al 25% de dureza
H14 Endurecido al 50% de dureza
H16 Endurecido por trabajo al 75% de dureza
H18 Trabajo endurecido al 100% de dureza (temple completamente endurecido)
H19 Temple de endurecimiento por trabajo estupendo. La resistencia a la tracción de este material debe ser más de 10N/mm2 mayor que la del material H18.
H22 Parcialmente recocido al 25% de dureza después del endurecimiento por trabajo
H24 Parcialmente recocido al 50% de dureza después del endurecimiento por trabajo
H26 Parcialmente recocido al 75% de dureza después del endurecimiento por trabajo
H28 Parcialmente recocido al 100% de dureza después del endurecimiento por trabajo
H32 Estabilizado al 25% de dureza después del endurecimiento por trabajo
H34 Estabilizado al 50% de dureza después del endurecimiento por trabajo
H36 Estabilizado al 75% de dureza después del endurecimiento por trabajo
H38 Estabilizado al 100% de dureza después del endurecimiento por trabajo
H42 Pintura después del endurecimiento por trabajo, tratamiento de dureza del 25%
H44 Pintura después del endurecimiento por trabajo, tratamiento de dureza al 50%
H46 Pintura después del endurecimiento por trabajo, tratamiento de dureza del 75%
H48 Pintura después del endurecimiento por trabajo, tratamiento de dureza al 100%
H111 Es aplicable a productos con endurecimiento por trabajo moderado después del recocido final, pero el grado de endurecimiento por trabajo no es tan alto como H11.
H112 Es aplicable a productos formados por trabajo en caliente. Las propiedades mecánicas de los productos de este temple tienen requisitos específicos.
H116 Es aplicable a productos fabricados con aleación de la serie 5000 con un contenido de magnesio ≥ 4, 0%. Estos productos tienen propiedades mecánicas especificadas y requisitos de rendimiento contra la corrosión por decapado. Cotización rápida
¡Oh temperamento
O1 Los materiales procesados se mantienen y se calientan durante el mismo tiempo aproximadamente a la misma temperatura que el tratamiento térmico de la solución, y luego se enfrían lentamente a la temperatura ambiente.
O2 Es un temple de tratamiento de deformación de conformado superplástico (SPF) con el fin de mejorar la conformabilidad de los materiales.
O3 Es el temple después del tratamiento de homogeneización.
Temple en T
T0: Después del tratamiento térmico de la solución, se envejece naturalmente y luego se trabaja en frío. Es aplicable a productos con procesamiento en frío para mejorar la resistencia.
T1: Se enfría mediante el proceso de formación a alta temperatura y luego se envejece naturalmente hasta obtener un temperamento básicamente estable. Es aplicable a productos que no están sujetos a trabajo en frío después de enfriarse en el proceso de conformado a alta temperatura (se puede enderezar y nivelar, pero no afecta el límite de propiedades mecánicas).
T2: Se enfría mediante el proceso de formación a alta temperatura y se envejece naturalmente a un temperamento básicamente estable después del procesamiento en frío. Es aplicable a los productos que se procesan en frío o se enderezan o aplanan para mejorar la resistencia después de enfriarse en el proceso de formación a alta temperatura.
T3: Después del tratamiento térmico de la solución, se lleva a cabo el procesamiento en frío y luego se lleva a cabo el envejecimiento natural parabásicamente un temple estable. Es aplicable a productos que se procesan en frío o se enderezan o nivelan para mejorar la resistencia después del tratamiento térmico de la solución.
T4: Envejecido naturalmente a un temple básicamente estable después del tratamiento térmico de la solución. Es aplicable a productos que no están sujetos a trabajo en frío después del tratamiento térmico de la solución (se puede enderezar y nivelar, pero no afecta el límite de propiedades mecánicas).
T5: Se enfría mediante el proceso de formación a alta temperatura y luego se envejece artificialmente. Es aplicable a productos que se envejecen artificialmente sin trabajo en frío (el enderezamiento y la nivelación se pueden realizar sin afectar el límite de propiedades mecánicas) después del enfriamiento en el proceso de conformado a alta temperatura.
T7: Condición de envejecimiento excesivo después del tratamiento térmico de la solución. Es aplicable a productos cuya resistencia supera el punto máximo de la curva de envejecimiento durante el envejecimiento artificial para obtener algunas características importantes después del tratamiento térmico de la solución. Cotización rápida
T8: El temple en el que el tratamiento térmico de la solución es seguido por el trabajo en frío y luego el envejecimiento artificial. Es aplicable a productos que han sido trabajados en frío, enderezados o nivelados para mejorar la resistencia.
T9: El temperamento del envejecimiento artificial después del tratamiento térmico de la solución y luego el trabajo en frío. Es aplicable a productos con procesamiento en frío para mejorar la resistencia.
T10: Es un temple de enfriamiento mediante un proceso de formación a alta temperatura, luego procesamiento en frío y luego envejecimiento artificial. Es aplicable a los productos que han sido enderezados y aplanados por trabajo en frío para mejorar la resistencia.

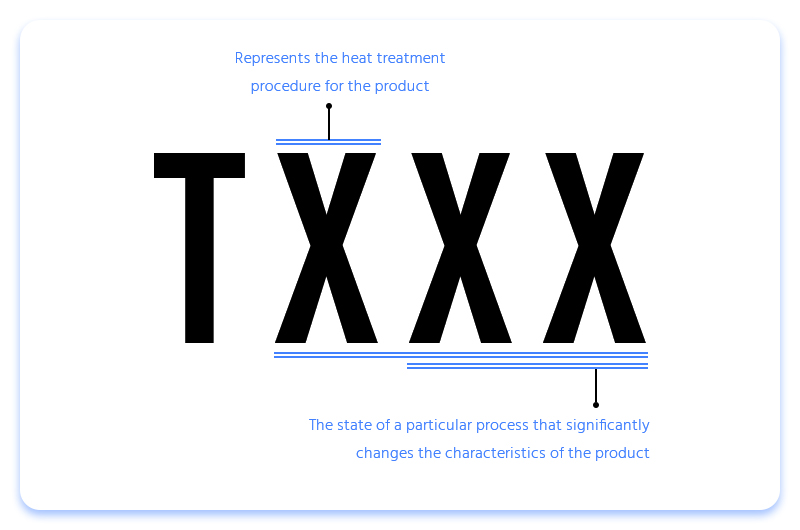

Temple T00 y temple T000
El temple T00 indica las características del producto que se han modificado significativamente, como las propiedades mecánicas, la resistencia a la corrosión, etc.
T42: Es aplicable a productos envejecidos naturalmente a un estado completamente estable después del tratamiento térmico de solución en O o Ftemper. También es aplicable a los productos procesados en cualquier temple cuyas propiedades mecánicas alcancen el temple T42 después del tratamiento térmico.
T62: Es aplicable a productos con envejecimiento artificial después del tratamiento térmico de la solución en temple O o F. También es aplicable a productos con propiedades mecánicas que alcanzan el temple T62 después del tratamiento térmico de productos procesados en cualquier temple.
T73: Es aplicable a productos con propiedades mecánicas especificadas y resistencia a la corrosión bajo tensión, tratamiento térmico posterior a la disolución y envejecimiento.
T74: Tiene la misma definición de temperamento que T73. La resistencia a la tracción en este temple es mayor que la del temple T73, pero menor que la del temple T76.
T76: Tiene la misma definición de estado que T73. La resistencia a la tracción de este estado es mayor que la de T73 y T74 respectivamente. La resistencia al agrietamiento por corrosión bajo tensión es menor que la de T73 y T74 respectivamente. Pero elresistencia a la corrosión por pelado sigue siendo buena.
T702: Es aplicable a productos con propiedades mecánicas y resistencia a la corrosión que alcanzan el tratamiento térmico de possolución de temple T7x en temple O o F y tratamiento artificial de sobreenvejecimiento. Cotización rápida
T81: Es aplicable a productos que se envejecen artificialmente después del tratamiento térmico de la solución, y la resistencia se mejora en aproximadamente un 1% de deformación por trabajo en frío.
T87: Es aplicable a los productos con aproximadamente un 7% de deformación de trabajo en frío para mejorar la resistencia después del tratamiento térmico de la solución y luego el envejecimiento artificial.
