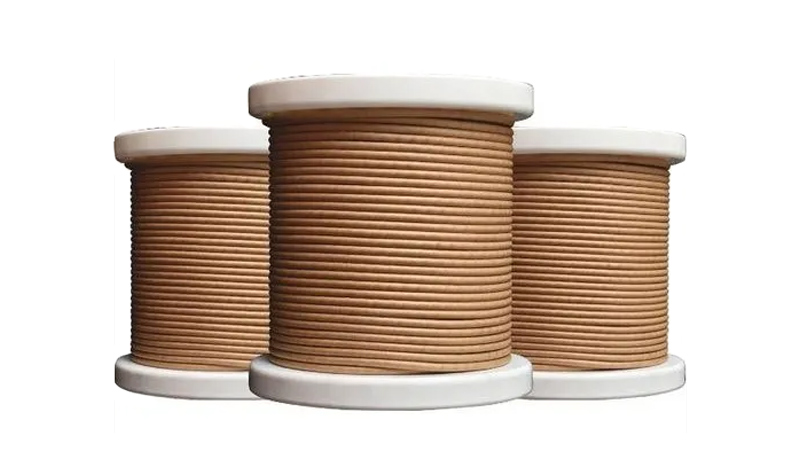

¿Qué son los cables magnéticos cubiertos de papel?
Los alambres magnéticos recubiertos de papel se refieren a un alambre enrollado que está hecho de una barra de cobre libre de oxígeno o una barra eléctrica de aluminio que se estira y se extruye en un conductor, o un alambre enrollado que se envuelve con un material aislante después de que el conductor se recubre con barniz aislante.
El hilo combinado envuelto en papel es un hilo de bobinado compuesto por dos o varios hilos de cobre (aluminio) desnudo, hilos envueltos en papel, hilos esmaltados o sus combinaciones dispuestos según las necesidades y luego envueltos con materiales aislantes específicos.
Los alambres magnéticos cubiertos de papel y los alambres combinados envueltos en papel son los principales materiales de bobinado utilizados en la fabricación de transformadores de potencia, reactores y transformadores de distribución.
Las especificaciones de producción de alambres magnéticos cubiertos de papel Chalco
Conductor cubierto de papel
| Alambre desnudo Alambre redondo | Φ0.6mm-Φ16.00mm |
| Alambre desnudo Alambre plano | la dimensión del grosor del conductor a es de 1, 00 mm a 16, 00 mm |
| la dimensión del ancho del conductor b es de 2, 00 mm a 25, 00 mm | |
| Alambre redondo esmaltado | diámetro: Φ0.6mm-Φ6.00mm |
| Alambre plano esmaltado | La dimensión del grosor del conductor a es de 1, 00 mm a 3, 50 mm. |
| la dimensión del ancho del conductor b es de 4, 00 mm a 16, 00 mm |
Conductor de alambre combinado envuelto en papel
| Conductor combinado de alambre desnudo (paquete de papel) | La dimensión de espesor del conductor individual a es de 1, 00 mm a 4, 00 mm. |
| la dimensión del ancho del conductor b es de 4, 00 mm a 20, 00 mm | |
| Conductor de alambre combinado semirrígido | La dimensión de espesor del conductor individual a es de 1, 00 mm a 3, 50 mm. |
| la dimensión del ancho del conductor b es de 4, 00 mm a 18, 00 mm |
Conductor de alambre esmaltado para combinación esmaltada
Alambre plano: la dimensión de espesor del conductor a es de 1, 00 mm a 3, 50 mm, la dimensión de ancho del conductor b es de 4, 00 mm a 16, 00 mm
Espesor de la película de pintura
La película de pintura de acetal (poliesterimida, poliamidaimida) generalmente elige 0, 10-0, 16 mm, el grosor de la película de pintura autoadhesiva generalmente elige 0, 03-0, 05 mm, y se pueden seleccionar diferentes autoadhesivos de grado térmico de acuerdo con los requisitos de las condiciones de uso de la pintura, también se puede elegir autoadhesivo de borde ancho de una sola cara (doble cara).
El número máximo de capas de envoltura a la vez
Bolsa de papel 24 capas; combinación: 4 capas por dentro y 16 capas por fuera.
Si el cliente necesita un ancho de conductor, grosor, grosor de aislamiento y número de combinaciones especiales, se puede producir de acuerdo con los requisitos del cliente.
material conductor
Resistividad:
El alambre de cobre recocido no supera los 0, 017241 Ω•mm2/m a 20 °C
Hilo de aluminio recocido no superior a 0, 028000Ω•mm2/m a 20 °C
El alambre de cobre estipula una fuerza de extensión no proporcional Rp0.2 rango de producción:
El estado blando es inferior a 100 N/mm2, el estado semiduro es de 100-300 N/mm2, la desviación Rp0.2 de cobre semiduro se puede controlar dentro de +0-20 N/mm2.

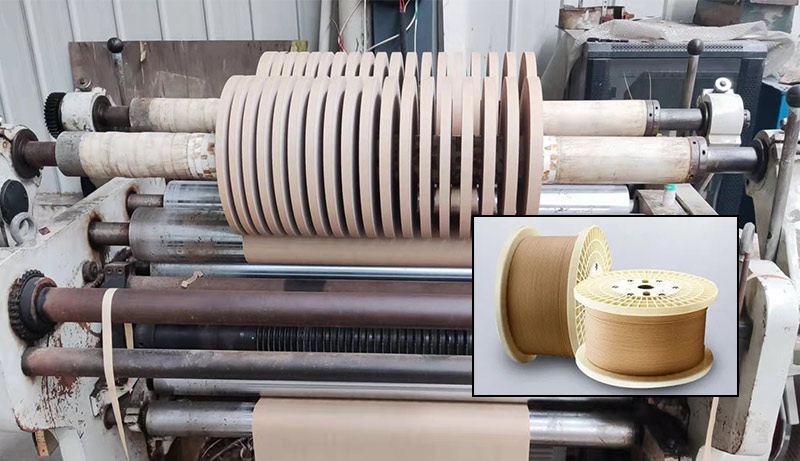

Materiales de aislamiento
Materiales de embalaje
Papel para cables de alimentación, papel aislante de alta densidad, papel aislante resistente al calor, papel microarrugado, papel de poliamida aromática (papel NOMEX410) y varios papeles autoadhesivos, película PET, papel finlandés, papel aislante microarrugado importado (pino dennis papel), otros materiales aislantes especiales.
Materiales para alambre esmaltado
Barniz de acetal de alta resistencia, poliésterimida, barniz de poliésterimida/poliamidaimida, barniz autoadhesivo.
Grosor del aislamiento y número de capas
Se puede envasar cualquier grosor y número de capas.
El usuario puede especificar la marca, modelo y especificación del material aislante.
Estándares de producción de alambre recubierto de papel
CEI, NEMA, GB, JIS
El espesor del aislamiento y el voltaje de ruptura de los cables magnéticos cubiertos de papel Chalco
| Grosor del aislamiento/mm | Tensión de ruptura/V (Min) | |
| Valor nominal | Tolerancia | |
| 0.15 | ±0, 03 | 5000V |
| 0.2 | ±0, 03 | |
| 0.23 | ±0, 03 | |
Las características y ventajas de los alambres magnéticos cubiertos de papel Chalco
- Los alambres de aluminio recubiertos de papel tienen las ventajas de una superficie conductora lisa, tamaño uniforme, resistencia a la tracción y baja resistividad.
- Los cables de aluminio con aislamiento de papel tienen un excelente rendimiento de resistencia al voltaje y un espesor de aislamiento delgado, y el rendimiento de resistencia al calor puede alcanzar hasta 220 °C.
- Los conductores de aluminio recubiertos de papel tienen una excelente resistencia a la abrasión y a los solventes.
- El alambre de aluminio envuelto en papel tiene excelentes propiedades eléctricas.
- La tira de aluminio recubierta de papel tiene un excelente rendimiento de tensión soportada en aceite.
- El alambre de bobinado cubierto de papel tiene una excelente resistencia al choque térmico, adhesión y flexibilidad.
- Aumente el factor de llenado del transformador.
- Reducir el volumen y el costo del transformador.
La composición del precio de los alambres magnéticos recubiertos de papel Chalco
Precio por tonelada de alambres magnéticos cubiertos de papel = Precio del material conductor (precio del lingote de cobre/precio del lingote de aluminio) + Costo de fabricación (incluido el costo del material de aislamiento)
El precio del material conductor (precio del lingote de cobre/precio del lingote de aluminio) depende del precio del SMM.
El costo de Fab varía de acuerdo al material de aislamiento requerido por el cliente.
La clasificación de los alambres magnéticos cubiertos de papel Chalco
Varias clasificaciones de alambres magnéticos cubiertos de papel
Productos para envolver de alambres magnéticos recubiertos de papel alambre de aluminio plano recubierto de papel, tira de aluminio recubierta de papel rectangular, alambres planos (redondos) recubiertos de papel, alambres combinados recubiertos de papel, alambres esmaltados recubiertos de papel, alambres combinados esmaltados recubiertos de papel, alambres recubiertos de papel alambres de materiales aislantes especiales, alambres combinados de materiales aislantes especiales envueltos en papel, alambre recubierto de telas no tejidas con película de éster, alambre recubierto de papel con película de imida, alambre conductor de alto voltaje, alambre de aluminio recubierto de papel de cable, alambre de aluminio recubierto de papel telefónico, papel de 3 m alambre de aluminio cubierto, alambre de aluminio cubierto de papel nomex, alambre de aluminio cubierto de papel de alto voltaje, alambre de aluminio cubierto de papel de aislamiento interior, etc.
Según el material del metal conductor, se divide en: cobre, aluminio.
Según el alambre simple envuelto en papel, se divide en: alambre desnudo, alambre envuelto en papel, alambre envuelto en papel esmaltado.
De acuerdo con el conductor de alambre combinado y de un solo alambre, se divide en: combinación de alambre desnudo, combinación de alambre cubierto de papel, combinación de alambre esmaltado (los tipos de alambre esmaltado incluyen alambre esmaltado de acetal, alambre esmaltado autoadhesivo de acetal, autoadhesivo de acetal (solo -lado) alambre esmaltado, alambre esmaltado de poliésterimida, alambre esmaltado compuesto de poliesterimida/poliamidaimida/poliimida).
Según el número de cables combinados, se divide en: 2 cables combinados, 3 cables combinados.
Según la disposición de líneas individuales combinadas, se puede dividir en: combinación radial y combinación axial.
Según el método de bobinado del carrete: bobinado plano y bobinado vertical.
Los tipos comunes de alambres magnéticos cubiertos de papel
Alambre cubierto de papel Nomex (cobre, aluminio)
Su estructura aislante se forma cubriendo la superficie del conductor con papel aislante nomex. Es un producto de gama alta con alta resistencia eléctrica estable y excelentes propiedades mecánicas (alta resistencia, alta resistencia al desgarro, alta resistencia al desgaste, alta tenacidad), estabilidad térmica (nivel de resistencia a la temperatura de 220 grados), compatibilidad química (muy resistente a ácidos y álcalis). , fácil de ser compatible con barnices, adhesivos, aceite de transformador, lubricantes y refrigerantes, y no se verá afectado por la destrucción de insectos, hongos y moho), resistencia a la humedad (cuando la humedad relativa es del 95 %, la fuerza eléctrica es del 90 % de esa cuando está completamente seco y se mejoran las propiedades mecánicas), resistencia a la radiación, no tóxico y resistente a las llamas (no tóxico para humanos y animales, no se funde en el aire, no favorece la combustión).
Es un producto para todo clima, ampliamente utilizado en generadores, transformadores, equipos eléctricos, electromecánicos y electrodomésticos, especialmente en el campo de los transformadores de alta frecuencia, transformadores abiertos y transformadores de cambio de fase y otros transformadores especiales con ventajas de rendimiento evidentes.

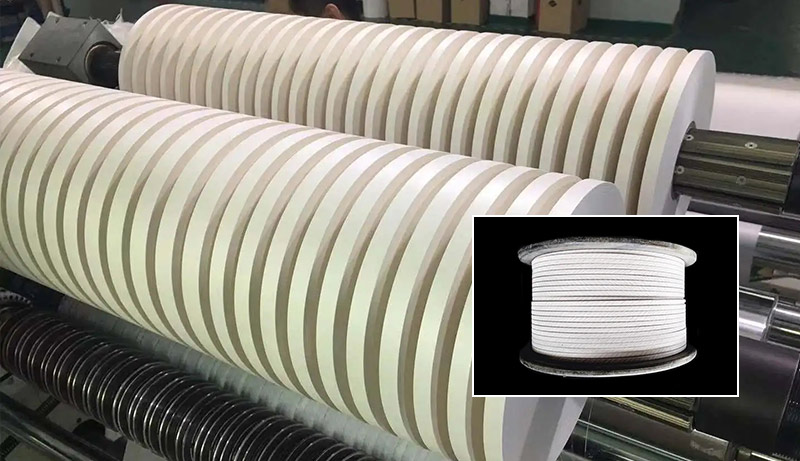

Alambre cubierto de papel de aramida (cobre, aluminio)
Su estructura aislante se forma envolviendo papel aislante de aramida en la superficie del conductor. Puede reemplazar el cable cubierto de papel Nomex en una amplia gama de campos.

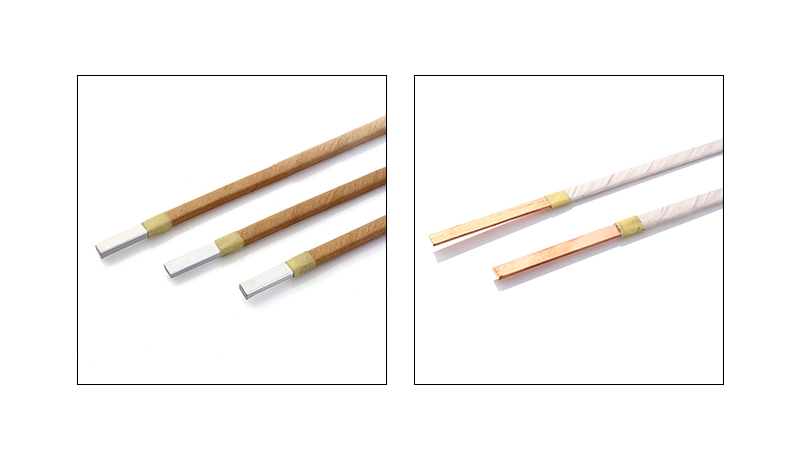

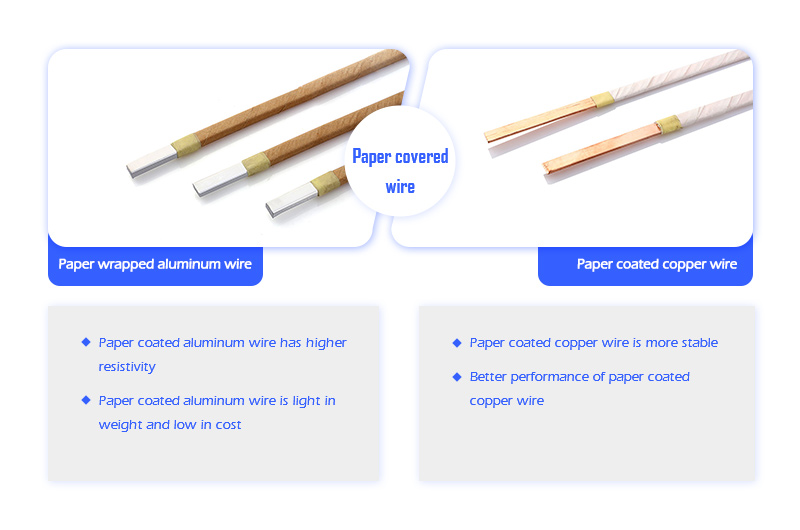

La comparación de alambres de cobre cubiertos de papel y alambres de aluminio envueltos en papel
La diferencia significativa entre los conductores de cobre recubiertos de papel y los conductores de aluminio recubiertos de papel es que no se utiliza el núcleo del alambre. Por el nombre, también podemos ver que el interior del conductor de cobre aislado con papel es alambre de cobre.
Comparado con el alambre bobinado de aluminio envuelto en papel, su resistividad es mayor. Bajo las mismas circunstancias, la resistividad del alambre de aluminio revestido de papel es aproximadamente 1 veces mayor que la del alambre de cobre revestido de papel.
Además, en términos de resistencia a la oxidación, el rendimiento del alambre de cobre revestido de papel es mejor que el del alambre de aluminio revestido de papel. Es más estable y no causará fallas debido a la oxidación.
Sin embargo, debido a que el alambre de aluminio es más liviano y de menor costo, el precio general del alambre de aluminio envuelto en papel es más económico y muchas personas aún lo eligen para ocasiones con requisitos bajos.
En términos generales, el alambre de cobre revestido de papel tiene un mejor rendimiento, mientras que el alambre de aluminio revestido de papel tiene un precio más económico.

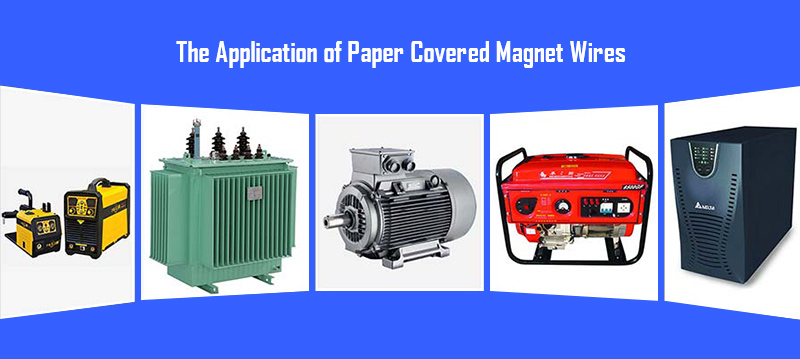

La aplicación de alambres magnéticos cubiertos de papel.
Nuestra empresa produce una gama completa de productos, adecuados para bobinas de transformadores sumergidos en aceite y otros cables de bobinado eléctrico similares, y puede cumplir con los requisitos de transformadores de cambio de fase, transformadores de alta frecuencia para equipos médicos y equipos de protección ambiental, inversores solares, alta -Catapultas de frecuencia, transformadores, motores, reactores, instrumentos, herramientas eléctricas y otras industrias de alto voltaje y gran capacidad tienen diferentes necesidades.
