変圧器巻線用アルミ箔

トランス巻線用アルミ箔とは ？

変圧器のアルミニウム ストリップは主要な原料です によって形成されたストリップである変圧器巻線を製造するための材料 アルミインゴットのプレスと圧延。 変圧器用のアルミストリップには 導電率、バリなどの多くの技術指標に対する高い要件 アルミストリップとホイルのカール、サイドベンディング、および表面品質。

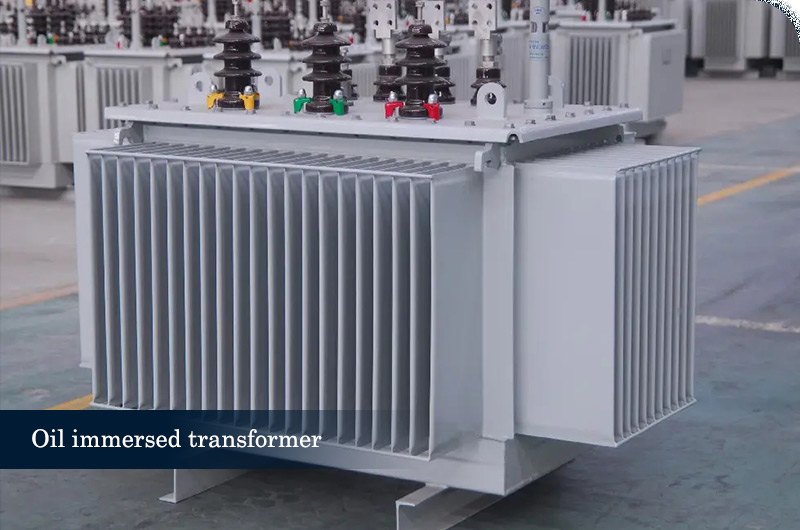

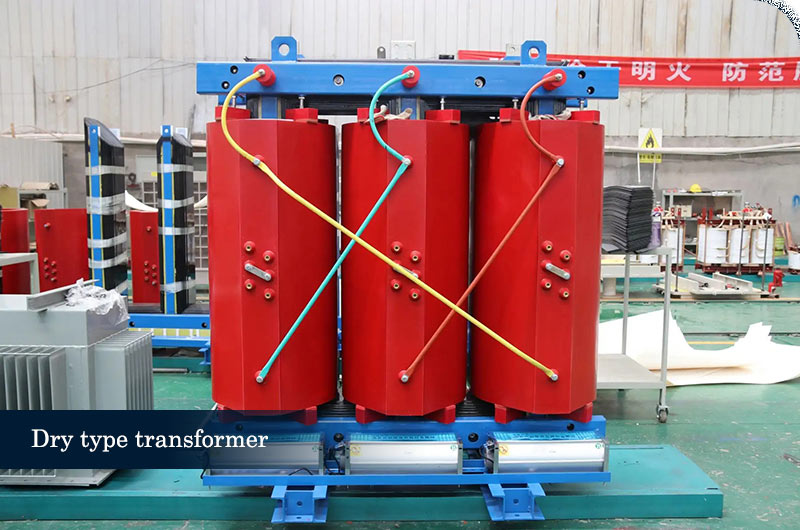

変圧器用アルミ箔テープ 巻線はトランス用アルミ箔テープとも呼ばれます。 それは広く 乾式変圧器、油入変圧器、 高低圧変圧器など

一般的な変圧器箔合金

変圧器アルミニウム ストリップの一般的な合金: 1060、1050、1070、1350。

気性：O

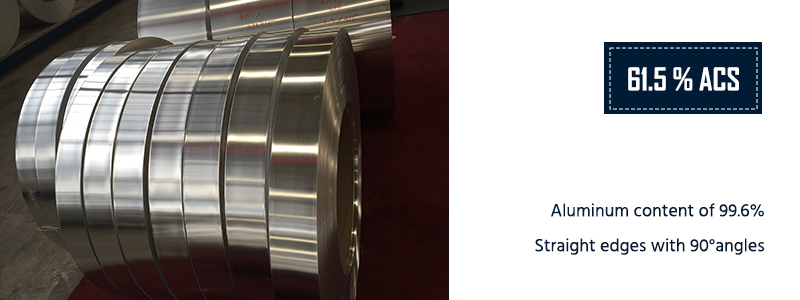

1060 トランス アルミ ストリップ

乾式用アルミ条・箔 変圧器は一般に 1060 アルミニウム シートおよびストリップであり、アルミニウム含有量が含まれています。 99.6%以上 異なる厚さの薄いアルミニウム コイルに巻かれます。 そして冷間圧延機によって幅、次にのアルミニウム ストリップに分けられます さまざまな用途に応じて、縦方向のせん断によって幅が異なります。 それは 主に乾式変圧器のリアクトル用アルミ条や大型 中型変圧器。

導電率: 61.5% ACS を超えます。

エッジ処理: 角度 90° のストレート エッジ、面取り付きのストレート エッジ、ラウンド エッジ処理、バリなし。

表面処理: 滑らかな表面、均一な質、きれい 欠陥や傷がないこと

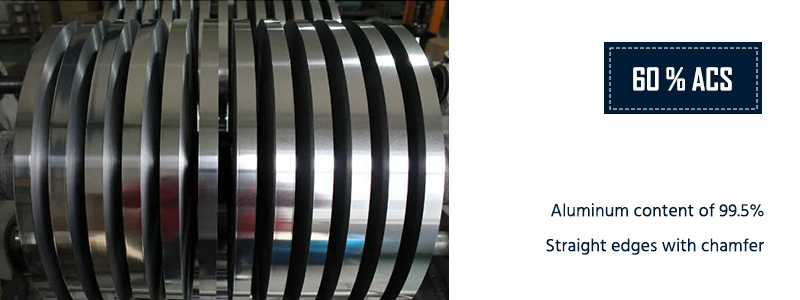

1050 トランス アルミ ストリップ

1050 のアルミニウム含有量は 99.5% に達することができます。 1060変圧器ストリップと同様に、高い可塑性、耐食性、 良好な伝導性と熱伝導性ですが、1050 の伝導性は 1060より少ない。

導電率: 60% ACS を超えます。

エッジ処理: 角度 90° のストレート エッジ、面取りのあるストレート エッジ、ラウンド エッジ処理、バリなし。

表面処理: 滑らかな表面、均一な質、きれい 欠陥や傷がないこと

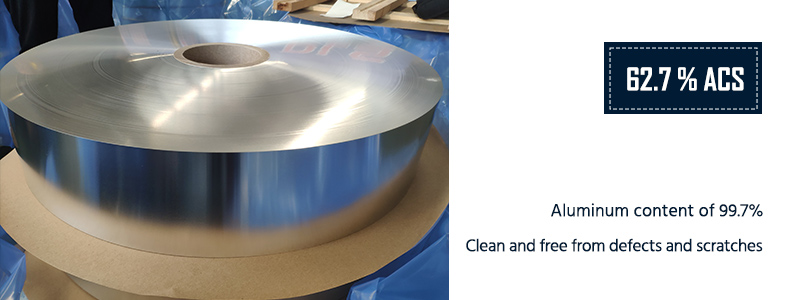

1070 トランス アルミ ストリップ

1050、1060、1070トランスとの比較 アルミニウム ストリップ、アルミニウム コンテンツは 99.7% に達することができ、伝導率はあります すべての一般的な変圧器のアルミ ストリップの中で最高です。 それは 高可塑性、低強度、耐食性、良好の特性 導電率と熱伝導率があり、主に変圧器に使用されます 付属品。

導電率: 62.7% ACS を超えます。

エッジ処理: 角度 90° のストレート エッジ、面取りのあるストレート エッジ、ラウンド エッジ処理、バリなし。

表面処理: 滑らかな表面、均一な質、きれい 欠陥や傷がないこと

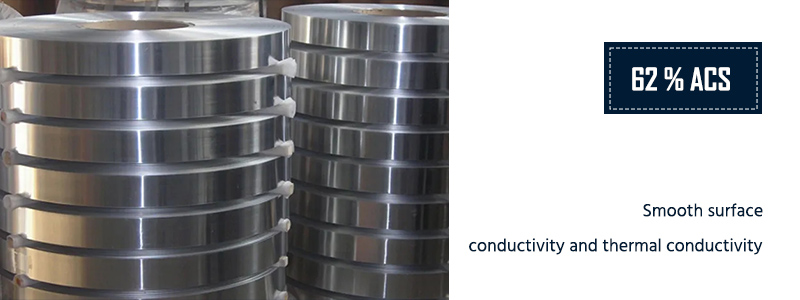

1350 トランス アルミ ストリップ

1035 トランス ストリップもよく使用されます。 乾式変圧器巻線として。 1050、1060、1070の特性を持っています および高い可塑性、耐食性などの他の 1000 シリーズ合金、 伝導率と熱伝導率。 ただし、強度が低く、そうではありません ろう付けしやすい。

導電率: 62% ACS を超えます。

エッジ処理: 角度 90° のストレート エッジ、面取りのあるストレート エッジ、ラウンド エッジ処理、バリなし。

表面処理: 滑らかな表面、均一な質、きれい 欠陥や傷がないこと

アルミ変圧器箔の仕様

Chalco Aluminiumは変圧器を提供できます さまざまな仕様とサイズのアルミニウム ストリップ。 お客様が選べる ニーズに応じたさまざまな合金とサイズ。 カスタマイズも可能です。

変圧器用アルミストリップの性能と導電率

変圧器アルミニウムの導電率 ストリップは、変圧器ストリップが適切かどうかを測定するための重要な基準です 資格があります。 Chalco Aluminium の変圧器アルミニウム ストリップは、 業界標準。

変圧器のアルミニウム ストリップの公差要件

変圧器用アルミ条のエッジ処理

Chalco アルミニウムはまっすぐなエッジを提供できます 90°の角度、面取り付きのストレート エッジ、ラウンド エッジ処理。

Chalcoの変圧器アルミニウムのエッジ ストリップは次の条件を満たしています。

精密せん断：全寸法（模式図）

バリの最大サイズ: 厚さの 3% または 0.05mm 最大

エッジの品質は、下の表に準拠する必要があります。
	シートエッジの断面形状
承認
拒絶

Chalco'sの3つのエッジ処理プロセス 変圧器のアルミニウム ストリップ:

エッジローリング: の垂直ローラーを使用 ストリップのエッジバリをストリップ本体に押し付ける特定の形状。

研削: 研削砥石または 研磨ベルトを使用してストリップのエッジを修復し、バリを取り除きます。

機械切断：変圧器を使用 変圧器のストリップの端を切るアルミニウム ストリップのトリミング機械。 エンベロープ方式、フォーミングツール方式による機械切断が可能 完全な円のエッジ。

Chalcoの変圧器アルミストリップの利点

1. 高導電性

変圧器のアルミニウム ストリップはから成っています 高導電率の特徴を持つ高品質の純アルミニウム。

2.エッジはバリがなく滑らかです

トランスのアルミストリップには 特殊なエッジ処理が施され、エッジは滑らかでバリがありません。

3. アルミニウムの純度が高い

変圧器のアルミニウム ストリップはから成っています 高純度アルミニウム、およびアルミニウム含有量は99.6％以上に達することができます。 それは持っています 他の一連のアルミニウム ストリップよりも優れた導電性。

4.よい表面処理、均一な質、 きれいで欠陥がない

のアルミニウム ストリップの表面 変圧器はよく処理された圧延された表面で、質感が均一です。 傷、金属および非金属の含有物、油汚れ、局部的な汚れがないこと 変形および他の欠陥。

5. 引張強さと伸びが大きい。

よくある問題

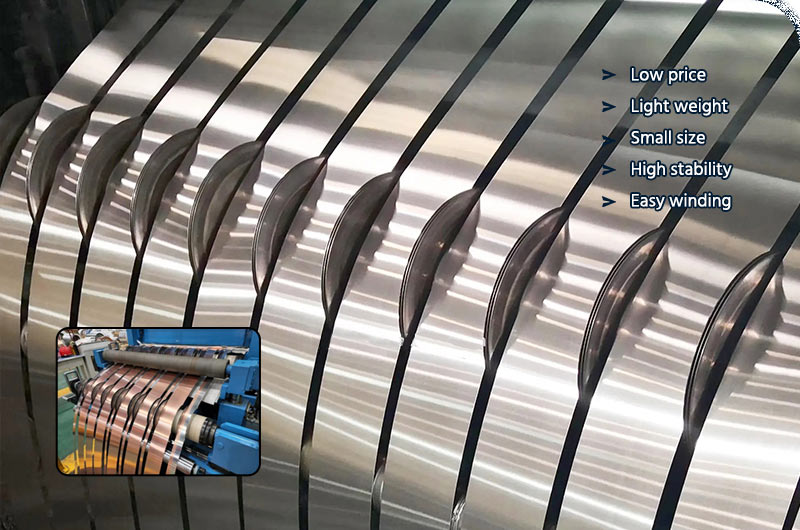

銅条との比較

アルミコイル巻線トランスは ますます人気が高まっています。 変圧器のアルミストリップも使用 ますます変圧器で、実際にテストされています。 比較した 変圧器の銅のストリップを使って、変圧器のアルミニウム ストリップの巻上げがあります 次の利点:

低価格：銅条に比べ、 変圧器のアルミストリップははるかに安価であり、これが最大の利点です 変圧器のアルミ ホイルのストリップの。

軽量: に使用されるアルミ ホイル トランスは柔軟性に優れており、 0.08mm以下。

小さいサイズ: アルミニウムの導電率 変圧器巻線用の箔は最大61％ですが、純銅の箔はわずかです 58%。 同じ断面のアルミ箔は銅箔よりも薄く、 トランス巻線の厚さと体積を減らします。

高い安定性: 表面酸化膜は 取り外しが簡単。 巻回時の絶縁強度への影響はありません。 の 伸びが高く、2mm伸びても切れません。

巻きやすい：可塑性に優れています など、さまざまな形に加工できます。 層間の良好な接着性、助長性 粘着テープや台紙を介して良好なコイルを形成します。

生産、検査、輸送、設置、 特定の基準に従って維持および使用します。 銅巻線と アルミ巻線変圧器は安全で信頼性があります。

変圧器巻線の製造工程

1. 原料を炉加熱し、 不純物を取り除きます。
2. プレートにカットします。
3. プレートを冷間圧延機に入れる 粗圧延用。
4. 熱間圧延機に入れて 仕上げ;
5. アニーリング;
6. 板ばさみ;
7. 梱包と輸送。

変圧器巻線のHSコード

HSコード: 76069100.00

変圧器巻線用アルミ箔の硬さ

ストリップの典型的なブリネル硬さ アニーリング後に決定する必要があります (ブリネル硬さの代表値: 18HB)。

Chalcoの変圧器アルミストリップを選ぶ理由??

Chalco Aluminiumは大規模な近代的な 科学研究、加工、加工を統合したアルミニウム加工企業 製造。 会社は 1-8 シリーズ アルミニウム コイル ストリップ プロダクトを作り出すことができます、 変圧器のアルミニウム ストリップは会社の主力製品です。 お客様 ABB、シーメンス、ルグラン、東芝などが含まれます。
