アルミ空気圧シリンダーチューブサプライヤー

Chalco –高品質のアルミニウム空気圧シリンダーチューブサプライヤー

Chalcoは、高強度、軽量、正確で完全な寸法の利点を備えた、空気圧シリンダー用の6063 T5 T6 T832、6061 T6511アルミニウム合金管状プロファイルの製造を専門としています。陽極酸化された表面は、その耐摩耗性と耐食性を高めます。

在庫のあるさまざまな標準サイズのシリンダーチューブ、何百もの利用可能な標準金型、ワンストップの包括的なカスタマイズされた処理。
ISO 6430、ISO 6431、VDMA 24562、ISO 15552などの規格に準拠します。
サービス企業には、SMC、FESTO、Airtac、Chelseaなどがあります。

Chalcoアルミニウム空気圧シリンダーチューブの仕様

合金: 6063 6061 T5 T6 T6511 T832

プロファイル形状: アルミ合金丸管アルミ合金四角管ミッキーマウスチューブ、アルミ長方形チューブ、

アルミピストンロッドチューブの長さ: 1000mm-3000mm

ID精度: H9-H11

加工技術: 鍛造、押出、延伸、切断、穴あけ、溶接または研磨

寛容： クリックして確認 [アルミ合金シリンダーチューブ公差表]

Chalcoアルミ空気圧シリンダーチューブのサイズ参考表

アルミ丸管外径Φ(mm)	8、10、12、15、16、20、22、25、28、45、50、50.8、60、70、80、100、101.1、150、177.8、200、250、300、400、500、573、600など
ミッキーマウスのシリンダー管Φ(mm)の直径	32, 40, 50, 63, 80, 100, 125, 160, 200
アルミ角管の寸法(mm)	8 * 8、12 * 12、14 * 14、20 * 20、25 * 25、30 * 30、50 * 50、101.6 * 101.6、203.2 * 203.2、228 * 228、250 * 250、350 * 350など。
アルミニウム合金長方形チューブの寸法(mm)	18 * 12、30 * 20、40 * 20、40 * 30、60 * 30、60 * 40、70 * 40、50 * 25、60 * 40、50 * 30、80 * 50、100 * 50、100 * 240、101.6 * 203.2、150 * 250、200 * 300など。
ピストンロッドのシリンダー直径Φ(mm)	6、8、10、12、16、20、25、32、40、45、50、60、70など

上記の空気圧シリンダーアルミニウムチューブの一般的な販売に加えて、Chalcoには他のタイプのアルミニウムチューブもあります。

シリンダープロジェクトがあり、アルミチューブが必要な場合は、お気軽にお問い合わせください。私たちはあなたを助けるために最善を尽くします。

クイック見積もり

Chalcoアルミニウム空気圧シリンダーチューブの化学成分

要素	6063名		6061名
要素	Min.	Max.	Min.	Max.
Si	0.2	0.6	0.40	0.8
鉄	-	0.35	-	0.7
ミネソタ	-	0.9	-	0.15
mg	-	0.1	0.8	1.2
クロム	-	0.1	0.04	0.35
亜鉛	-	0.1	-	0.25
チタン	-	0.05	-	0.15
その他各	-	0.15	-	0.05
その他の合計	-	-	-	0.15
アル	Rest		Rest

Chalco売れ筋アルミ合金シリンダーチューブ製品

Chalcoは、標準シリンダー、複動シリンダー、単動シリンダー、ミッキーマウスシリンダー、コンパクトシリンダー、ミニシリンダー、ガイドロッドシリンダー、ダブルロッドシリンダーなどの加工に使用できるアルミニウム合金シリンダーチューブを提供しています。

シリンダー用アルミニウム合金チューブは、お問い合わせください。

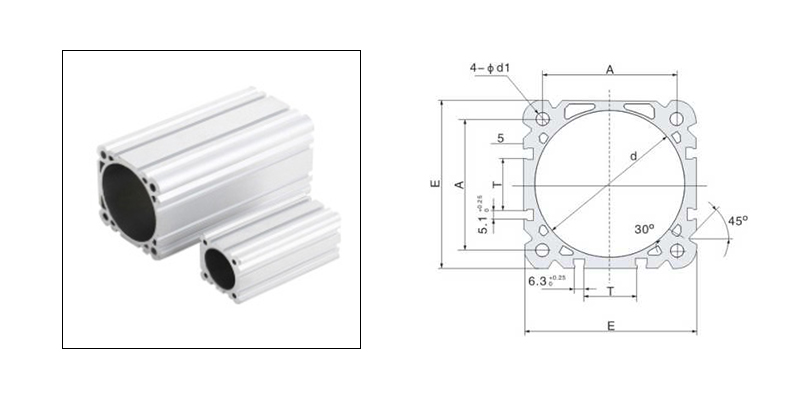

DNCスクエアシリンダーチューブクイック見積もり

DNC角筒管

d	E	A	T	4 – Φd1
Φ32	44x44の	32.5x32.5	8.2	Φ5.1
Φ40	51×51	38x38	11	Φ5.1
Φ50	64×64	46.5x46.5	17	Φ6.7
Φ63	75×75	56.5x56.5	26	Φ6.7
Φ80	93×93	72x72	28	Φ8.7
Φ100	111×111	89x89	35	Φ8.7
Φ125	134×134	110×110	55	Φ10.3

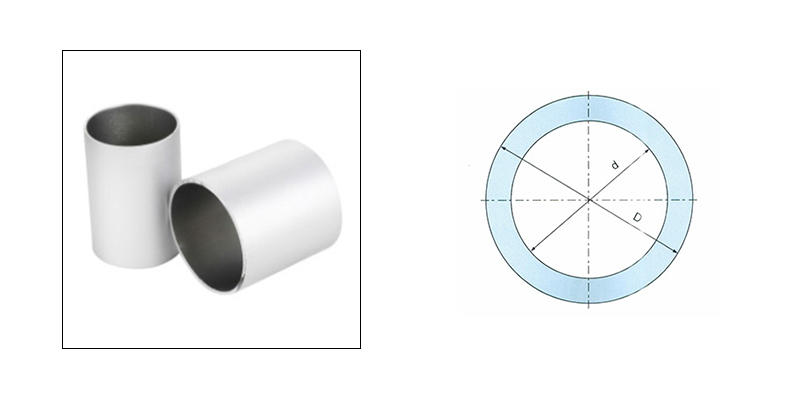

SC丸シリンダーチューブクイック見積もり

SC丸筒管

Bore (d)	Outer (D)	Thickness	Bore (d)	Outer (D)	Thickness
Φ16	Φ20	2	Φ70	Φ75	2.5
Φ20	Φ25	2.5	Φ80	Φ86	3
Φ25	Φ29	2	Φ100	Φ104	2
Φ32	Φ37	2.5	Φ100	Φ106	3
Φ40	Φ44	2	Φ125	Φ133	4
Φ45	Φ50	2.5	Φ140	Φ150	5
Φ48	Φ60	6	Φ150	Φ160	5
Φ49	Φ76	13.5	Φ160	Φ170	5
Φ50	Φ54	2	Φ180	Φ190	5
Φ55	Φ60.5	2.75	Φ200	Φ210	5
Φ63	Φ68	2.5	Φ250	Φ262	6

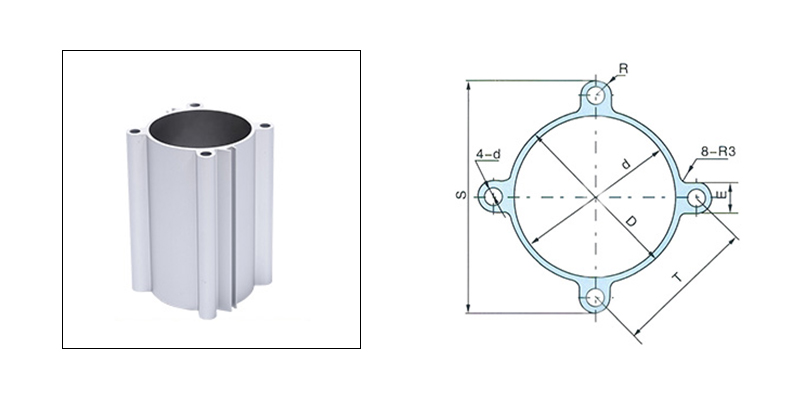

SIミッキーマウスシリンダーチューブクイック見積もり

SIミッキーマウスシリンダー管

d	D	T	S	E	4-d
Φ32	Φ32	32.5x32.5	55.3x55.3	10	Φ5.2
Φ40	Φ44.5	38x38	65x65	10	Φ5.2
Φ50	Φ55.3	46.5x46.5	81.8x81.8	12	Φ7.4
Φ63	Φ68	56.5x56.5	93.5x93.5	12	Φ6.8
Φ80	Φ85.8	72x72	117x117	14	Φ8.7
Φ100	Φ106	89x89	145x145	15	Φ8.7

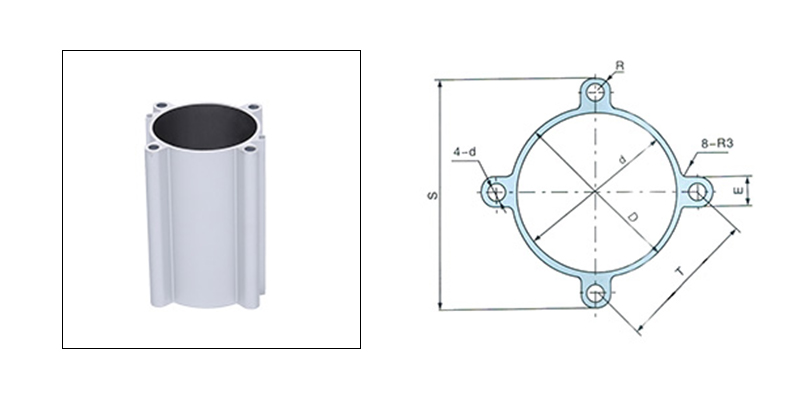

SUミッキーマウスシリンダーチューブクイック見積もり

SUミッキーマウスシリンダー管

d	D	T	S	E	4-d
Φ32	Φ36.5	33×33	55.3x55.3	10	Φ5.2
Φ40	Φ44.5	37×37	65x65	10	Φ5.2
Φ50	Φ55.3	47×47	81.8x81.8	12	Φ5.2
Φ63	Φ68	56×56	93.5x93.5	12	Φ6.8
Φ80	Φ85.8	70×70	117x117	14	Φ8.7
Φ100	Φ106	84×84	145x145	15	Φ8.7

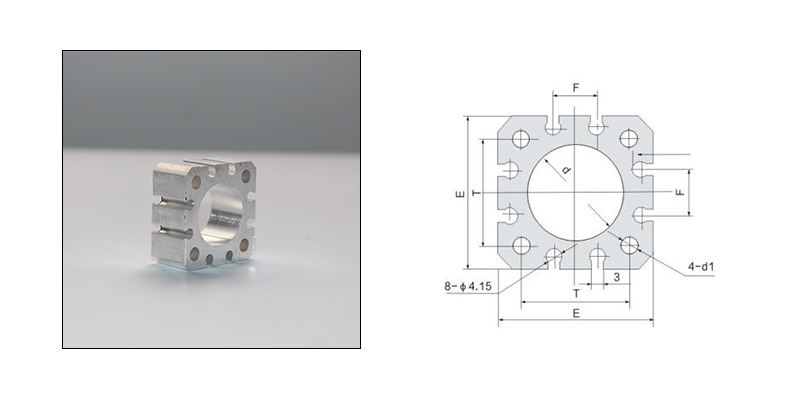

コンパクトシリンダークイック見積もり

コンパクトシリンダ

d	セッションID: 4-D1	E	T	エフ
Φ12	3.6	25	15.5	-
Φ16	3.6	29	20	7
Φ20	5.5	36	25.5	11
Φ25	5.6	40	28	11

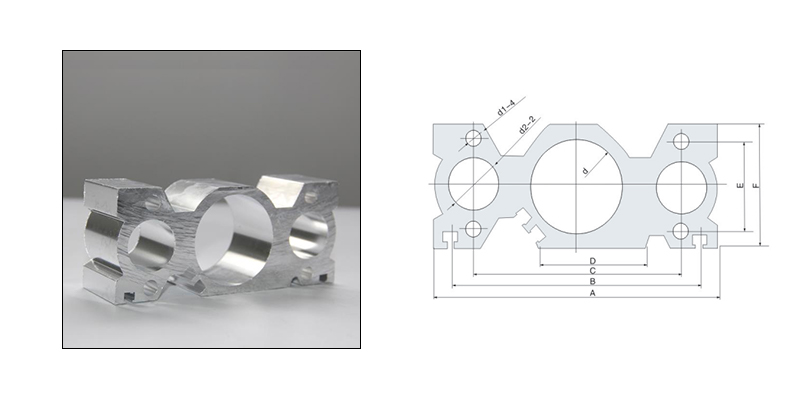

ガイドロッドシリンダーチューブクイック見積もり

ガイドロッドシリンダ管

d	セッションID2-2	A	B	C言語	D	E
Φ12	Φ9.4	58	-	40	12.4	18
Φ16	Φ11.5	64	-	42	11.6	22
Φ20	Φ13	74	-	52	18.6	26
Φ25	Φ17.5	88	-	62	19.1	32
Φ32	Φ20	114	98	80	33.1	38
Φ40	Φ20	124	108	90	46	38
Φ50	Φ27	140	124	100	58	44
Φ63	Φ27	150	134	110	65.8	44

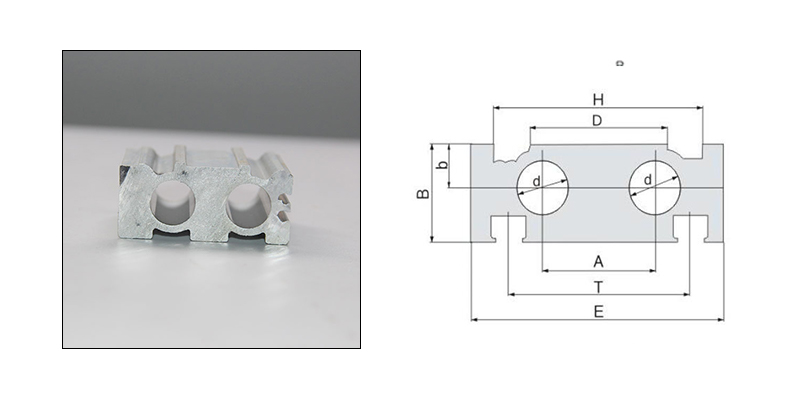

デュアルロッドエアシリンダーアルミチューブクイック見積もり

デュアルロッドエアシリンダアルミ管

d	E	A	T	B	イ	D	Hさん
Φ10	46	20	33.8	17	7.1	25.8	38
Φ15	58	25	41.2	20	10	33.4	-
Φ20	64	28	53	25	12.5	37.5	52.5
Φ25	80	35	64	30	15	45.5	67
Φ32	98	48	76	38	19

Chalco その他のチューブ押出プロファイル製品

ガスボンベ・消火器用チューブ

圧力容器用チューブ

熱交換器用フィン付きチューブ

クラッドアルミニウムHF溶接チューブ

マイクロチャンネルアルミフラットチューブ

管状バスパイプ

Chalco空気圧シリンダーチューブの利点

摩擦が低く、シールの摩耗が少ないため、交換の心配がありません。
最も苛性な環境に耐えるように設計されているため、ほぼどこでも使用できます。
インピンジメント耐性のあるへこみと戦うので、長持ちし、お金を節約できます。
非導電性、つまりより安全なオプションです。

Quick Quote

Chalco空気圧シリンダーチューブの応用分野

オートメーション産業: アルミニウム合金シリンダーは、オートメーション機器や機械産業で一般的に使用されています。組立ライン、搬送システム、機械式アーム、ロボットなど、さまざまな自動プロセスの制御と駆動に使用できます。

自動車産業: アルミニウム合金シリンダーは自動車産業で重要な役割を果たしています。エンジン制御、エミッションシステム、ブレーキシステム、サスペンションシステム、ボディコンポーネントに使用できます。

工作機械および加工装置: アルミニウム合金シリンダーは、工作機械および加工装置で広く使用されており、ワークピースのクランプ、切断、反転、位置決めなどの操作を制御および実現します。

包装機器分野: 包装機器の分野では、アルミニウム合金シリンダーを使用して、シール機、ラベリング機、充填機、包装ラインなどの包装機械を駆動および制御できます。

さらに、アルミニウムコンプレッサーは、医薬品および医療機器、印刷および製紙産業、食品および飲料産業、ポンプ、HVAC制御システム、ハンドヘルド電気ドリルなどの分野で広く使用されています。

Quick Quote

Chalcoアルミニウム空気圧シリンダーチューブの公差

公差の等級: 直径mmΦ	Hさん
公差の等級: 直径mmΦ	H7の	H8の	H9の	H10
3ミリメートル	+0.010 0	+0.014 0	+0.025 0	+0.040 0
3mm-6mm	+0.012 0	+0.018 0	+0.030 0	+0.048 0
6mm-10mm	+0.015 0	+0.022 0	+0.036 0	+0.058 0
10mm-18ミリメートル	+0.018 0	+0.027 0	+0.043 0	+0.070 0
18mm-30ミリメートル	+0.021 0	+0.033 0	+0.052 0	+0.084 0
30mm-50ミリメートル	+0.025 0	+0.039 0	+0.062 0	+0.100 0
50mm-80ミリメートル	+0.030 0	+0.046 0	+0.074 0	+0.120 0
80mm-120ミリメートル	+0.035 0	+0.054 0	+0.087 0	+0.140 0
120mm-180ミリメートル	+0.040 0	+0.063 0	+0.100 0	+0.160 0
180mm-250mm	+0.046 0	+0.072 0	+0.115 0	+0.185 0
250mm-315ミリメートル	+0.052 0	+0.081 0	+0.130 0	+0.210 0
315mm-400mm	+0.057 0	+0.089 0	+0.140 0	+0.230 0
400mm-500ミリメートル	+0.063 0	+0.097 0	+0.155 0	+0.250 0
