Por que escolher o barramento elétrico de alumínio Chalco Aluminum 1060
O barramento de alumínio de grau Chalco 1060 EC está em conformidade com as normas IEC 60105, ISO 209-1, 2, DIN EN 755-2, DIN EN 755-5, tem boa ductilidade, alta conformabilidade e tenacidade à tração, atendendo plenamente aos requisitos de processamento padrão (estampagem, alongamento).
Chalco Alumínio fornece 1050, 1060, 1070, 1100, 1350, 6060, 6082, 6101 etc. produto de barramento de alumínio condutor. Os produtos têm sido amplamente exportados para Hitachi, ABB, Siemens, Legrand, Toshiba etc. empresas, e desfrutar de boa reputação deles.
Chalco Alumínio 1060 barramento elétrico de alumínio especificação
| Especificação do barramento de alumínio EC 1060 | |
| Temperamento | T3, T4, T5, T6, T8 |
| Requisitos de qualidade da superfície | Superfície lisa, sem defeitos como rebarbas e manchas; A superfície é limpa, livre de poeira, óleo e outras impurezas; A camada de óxido é uniforme, densa e tem boa resistência à corrosão; |
| Tratamento de superfície | Anodização, galvanoplastia, pulverização, etc. Normalmente, o revestimento de alumínio inclui: prata, estanho, níquel |
| Tratamento de isolamento | Revestimento de isolamento: revestimento em pó, revestimento em resina epóxi ou revestimento de pintura isolante, etc. Luva isolante: cloreto de polivinila (PVC), tubo termoencolhível ou borracha de silicone, etc. |
| Embalagem do produto | Ao entregar de acordo com o comprimento, deve ser embalado em pacotes e caixas, e quando entregue de acordo com a qualidade, deve ser embalado em discos, círculos ou pacotes. |
| Teste | Teste de condutividade, teste de elevação de temperatura, teste de flexão, etc. |
| Padrão | IEC 60105, ISO 209-1, 2, DIN EN 755-2, DIN EN 755-5:2008-06 |
| Dimensões e tolerância | |||
| Comprimento | Máximo 6m 【Clique para tabela de tamanho】 | ||
| Largura | 10mm - 200mm | ||
| Tolerância de largura [mm] | B≤35.50 | ±0.40 | |
|
35, 50 |
±0, 80 | ||
| 6>100, 00 | ±1.20 | ||
| Espessura | 0.15mm - 40mm | ||
| Tolerância de espessura [mm] | a≤6.30 | ±0.15 | |
|
6.30 |
±0.20 | ||
| a>12, 50 | ±0.30 | ||
| Raio de curvatura mínimo [mm] | 1x espessura (até 12mm) 2x espessura (>12mm) | ||
Nota: Na tabela acima,
a=espessura, ou seja, tamanho estreito da borda;
b=largura refere-se ao tamanho da borda larga.
Propriedades do barramento elétrico de alumínio Chalco Aluminum 1060
O barramento de alumínio Chalco 1060 tem excelentes vantagens de desempenho em termos de condutividade e capacidade de carga de corrente. De acordo com diferentes tamanhos de barramento, as barras de barramento de alumínio condutor Chalco podem lidar com correntes de até 4000A.
Para requisitos específicos, clique emOrçamento Rápidopara entrar em contato com nosso pessoal de atendimento ao cliente. A tabela a seguir é uma tabela de referência para os parâmetros de desempenho do barramento de alumínio condutor Chalco 1060.
| Propriedades Físicas | Calor específico (gm.cal/°C) | 0.092 |
| Densidade (gm/cm2) | 2.91 | |
| Ponto de fusão (°C) | 660 | |
| Propriedades Mecânicas | Resistência à tração final (kgf/mm2) | 20.5/25 |
| Força de cisalhamento final (kgf/mm2) | 15 | |
| Módulo de elasticidade (kgf/mm2) | 6, 700 | |
| 0.2% resistência à prova de tração (kgf/mm2) | 16.5/22 | |
| Propriedades Elétricas | Resistência específica (ʋʊcm) | 3.133 |
| Condutividade de volume (ʋʊmm2) | 31.9 | |
| Condutividade (% IACS) | 57 | |
| Coeficiente de expansão (mm/m/°C) | 2.3*10-5 |
Composição química do barramento de alumínio condutor Chalco Alumínio 1060
| Elemento | Composição (%) |
| Si | MÁX: 0.25 |
| Fe | MÁX: 0.35 |
| MÁX: 0.05 | |
| Mn | MÁX: 0.03 |
| Mg | MÁX: 0.03 |
| Cr | - |
| Zn | MÁX: 0.05 |
| Ti | MÁX: 0.03 |
| Outros cada um | MÁX: 0.03 |
| Outros totais | - |
| Al. | MÍN 99.60 |

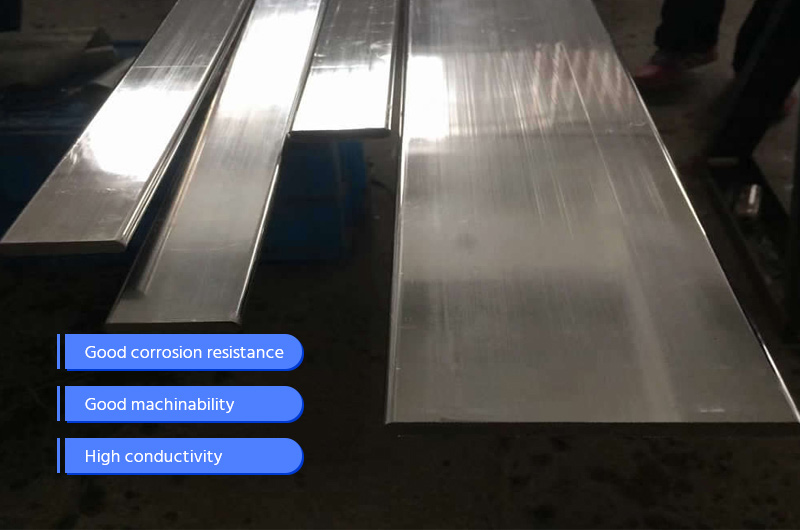

Vantagem do barramento elétrico de alumínio Chalco Aluminum 1060
A Chalco pode fornecer projeto completo, incluindo usinagem, conformação e brasagem. Corte, estampagem, dobra, perfuração e outros processamentos podem ser concluídos de acordo com os requisitos específicos dos clientes para a capacidade atual e grau de dobra.
A Chalco pode fornecer revestimento de superfície e processamento de isolamento para barramentos de alumínio condutor de acordo com os requisitos do cliente para melhorar a resistência à corrosão do produto, estética e evitar curtos-circuitos e outros problemas.
- Geralmente feito por extrusão ou laminação.
- Tem boa resistência à corrosão e boa processabilidade.
- Alta condutividade, condução eficaz de corrente, reduzindo a perda de energia durante a transmissão de corrente.

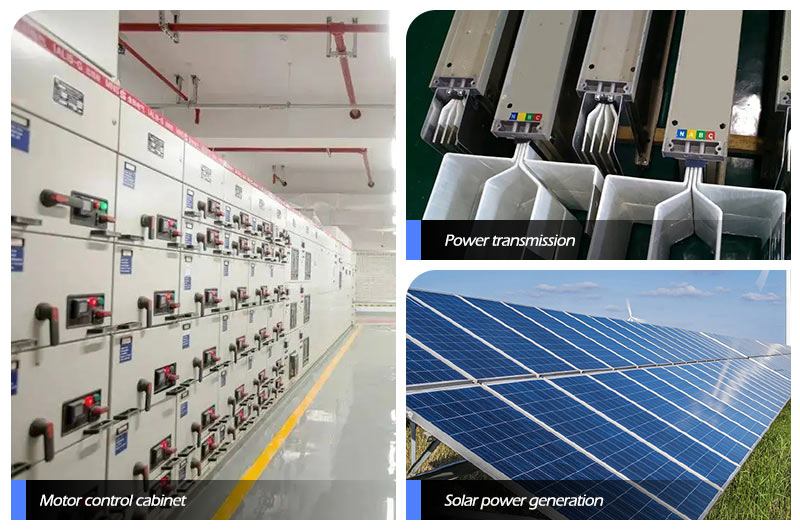

Aplicação do barramento elétrico de alumínio Chalco Aluminum 1060
- Transmissão de energia;
- Bateria de veículo elétrico e acionamento elétrico;
- Conversor de frequência e gabinete de controle do motor;
- Novas energias, como veículos de energia nova e geração de energia solar.
Mais produtos de alumínio elétrico em Chalco
- Barramento de alumínio condutor
- Fio-máquina de alumínio da classe EC
- Tubulação elétrica de alumínio tubular do barramento
- Folha de tira de placa de alumínio para capacitor
- Fio de alumínio para aplicação elétrica
Tamanhos comuns de barramento elétrico de alumínio Chalco
| Barra de alumínio de ângulo quadrado | ||||||||||
| 2milímetros | 2*30 | 2*40 | 2*67 | 2*70 | 2.5* 25 | |||||
| 3milímetro | 3*10 | 3*15 | 3*20 | 3*25 | 3*30 | 3*40 | 3*50 | 3*60 | 3*67 | 3*75 |
| 3*110 | ||||||||||
| 4milímetros | 4*10 | 4*15 | 4*20 | 4*25 | 4*30 | 4*40 | 4*45 | 4*50 | 4*60 | 4.6*60 |
| 4. 8*9.8 | ||||||||||
| 5milímetros | 5*15 | 5*20 | 5*25 | 5*30 | 5*35 | 5*40 | 5*50 | 5*60 | 5*80 | 5*100 |
| 6milímetros | 6*20 | 6*25 | 6*30 | 6*40 | 6*50 | 6*54 | 6*55 | 6*60 | 6*65 | 6*70 |
| 6*75 | 6*80 | 6*100 | 6*120 | 6*150 | 6*160 | |||||
| 6, 3 milímetros | 6.3*50 | 6.3*63 | 6.3*63.5 | 6.3*80 | 6.35*50.8 | 6.35*76.2 | ||||
| 7 milímetros | 7.6*80 | 7*150 | 7*4*20*4 | |||||||
| 8milímetros | 8*11 | 8*30 | 8*40 | 8*50 | 8*51 | 8*60 | 8*63 | 8*63.5 | 8*65 | 8*70 |
| 8*80 | 8*90 | 8*100 | 8*120 | 8*125 | 8.8*28.6 | |||||
| 9milímetro | 9*170 | 9*125 | 9. 2*64 | |||||||
| 10milímetros | 10*20 | 10*25 | 10*30 | 10*40 | 10*45 | 10*50 | 10*60 | 10*63 | 10*65 | 10*70 |
| 10*80 | 10*90 | 10*100 | 10*110 | 10*114 | 10*120 | 10*125 | 10*140 | 10*150 | 10*160 | |
| 12 milímetros | 12*30 | 12*40 | 12*45 | 12*50 | 12*60 | 12*70 | 12*76 | 12*80 | 12*100 | 12*120 |
| 12*125 | 12*130 | 12*140 | 12*150 | 12*160 | ||||||
| 12, 5 milímetros | 12.5*90 | 12.5*100 | 12.5*125 | 12.5*127 | 12.7*101.6 | 12.7*160 | ||||
| 13 milímetros | 13*125 | 13*130 | 13*160 | |||||||
| 14 milímetros | 14*100 | 14*120 | 14.5*80 | |||||||
| 15 milímetros | 15*30 | 15*35 | 15*50 | 15*60 | 15*80 | 15*100 | 15*120 | 15*125 | 15*150 | |
| 16 milímetros | 16*30 | 16*90 | 16*100 | 16*110 | 16*125 | 16*130 | 16*140 | 16*150 | 16*160 | |
| 20 milímetros | 20*76 | 20*100 | 20*120 | 20*130 | ||||||
| Bar quadrado | 19*19 | 30*45 | 15*15 | |||||||
| Bar redondo | Φ6 | Φ8 | Φ10 | Φ11 | Φ12 | Φ14 | Φ15 | Φ15.6 | Φ16 | Φ18 |
| Φ20 | Φ21 | Φ22 | Φ23 | Φ25 | Φ27 | Φ28 | Φ30 | Φ32 | Φ35 | |
| Φ38 | Φ40 | Φ45 | Φ50 | Φ55 | Φ60 | |||||
| Barra de alumínio de ângulo redondo | |||||||||
| 2milímetros | R2*20 | R2.5* 50 | |||||||
| 3milímetro | R3*30 | R3*40 | R3*50 | R3*60 | R3*80 | R3*100 | R3*120 | R3*160 | |
| 4milímetros | R4*25 | R4*30 | R4*35 | R4*40 | R4*50 | R4*60 | R4.1* 44.1 | R4.7*151 | |
| 5milímetros | R5*30 | R5*35 | R5*40 | R5*45 | R5*50 | R5*60 | R5*70 | R5*75 | R5*80 |
| R5*90 | R5*100 | R5*120 | |||||||
| 6milímetros | R6*40 | R6*50 | R6*60 | R6*70 | R6*80 | R6*100 | R6*120 | R6*140 | R6*160 |
| R6.3*63 | R6, 35 * 76, 5 | ||||||||
| 7 milímetros | R7*70 | ||||||||
| 8milímetros | R8*40 | R8*50 | R8*60 | R8*80 | R8*100 | RS*120 | |||
| 10milímetros | R10*20 | R10*40 | R10*50 | R10*60 | R10*75 | R10*80 | R10*100 | R10*120 | R10*125 |
| R10*150 | R10*160 | R10*170 | R10, 4 * 25 | ||||||
| 12 milímetros | R12*80 | R12*100 | R12*110 | R12*120 | R12*125 | R12*150 | R12*160 | ||
| 12, 5 milímetros | R12.5*80 | R12, 5 * 125 | R12, 7 * 90 | R12, 7 * 127 | |||||
| 13 milímetros | R13*120 | R13*125 | |||||||
| 14 milímetros | R14*100 | R14*120 | R14*150 | ||||||
| 15 milímetros | R15*100 | R15*120 | R 15* 130 | R15*150 | |||||
| 16 milímetros | R16*150 | R16*160 | |||||||
| 19 milímetros | R19, 05 * 101, 6 | R19, 05*127 | |||||||
| 20 milímetros | R20*80 | R20*120 | R20*130 | ||||||
| Hipotenusa em forma especial | *4*50 | *5*50 | *5*60 | *6*40 | *6*50 | *6*60 | *6*80 | *8*60 | *8*80 |
| *8*100 | *8*120 | *10*40 | *10*80 | *10* 100 | *10*120 | *12*80 | *12*100 | *12*120 | |
| *15*120 | *20*130 | *28*60 | |||||||
