Como fabricante líder de peças aeroespaciais em grande escala, a Chalco continua a fornecer componentes-chave de alta qualidade e alta precisão para a indústria aeroespacial global com sua rica experiência e excelente tecnologia.
Entre os produtos da Chalco, não apenas os produtos de alumínio são usados na indústria aeroespacial, mas outras ligas, como ligas de titânio e ligas de níquel, também são amplamente utilizadas na indústria aeroespacial.
Certificado de Chalco
AS9100D certificação de gestão da qualidade
Certificado de registro do Lloyd's
Certificação do sistema de gestão ambiental
Certificado de corrosão química NADCAP
Certificação de tratamento térmico NADCAP
Certificado de teste não destrutivo NADCAP
Nossos principais produtos
Forjamentos de alumínio populares da aviação de Chalco

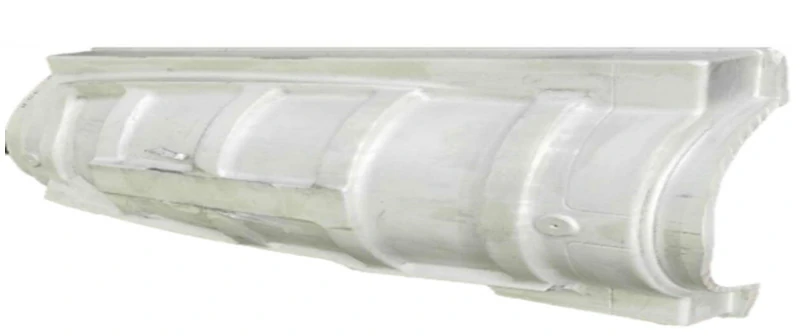

Estrutura do corpo em liga de titânio forjado
Material da liga: TA15, TA15-M
Tamanho máximo: 2539×1571×148mm
Área de projeção líquida: 3㎡
Aplicação: Estrutura da fuselagem do helicóptero.
Processo de produção: Forjamento de matriz
Entre em contato conosco agora
Viga de suporte da asa
Material da liga: TA15
Tamanho máximo: 3702×451×310mm
Aplicação: É o principal componente de suporte de carga da asa. Uma boa longarina pode prolongar a vida útil da asa.
Entre em contato conosco agora
Costelas dobráveis de asa fixa
As nervuras dobráveis das asas são estruturas de suporte dobráveis dentro da asa, usadas principalmente para economizar espaço dobrando as asas quando a aeronave está estacionada ou armazenada, e são comumente encontradas em aeronaves baseadas em porta-aviões.
Material da liga: TA15
Tamanho máximo: 2986×450×265mm
Processo de produção: Forjamento
Cilindro externo do trem de pouso
O tubo externo e o tubo interno (ou pistão) do trem de pouso cooperam entre si e são estendidos e retraídos por meio de um sistema hidráulico ou pneumático para absorver e dispersar a força de impacto quando a aeronave pousa, garantindo o bom funcionamento e a integridade estrutural do trem de pouso.
Material: Aço A-100, aço de 300M
Tamanho máximo: 2079×630×413mm

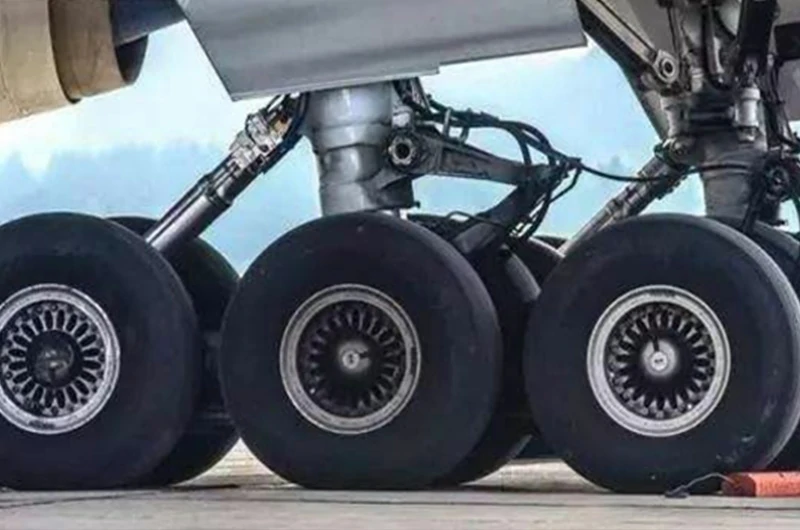

Roda do trem de pouso de aeronaves
O cubo da roda do trem de pouso da aeronave é um componente-chave feito de liga de alumínio de alta resistência 7075 ou 2024 por meio de processos de forjamento, usinagem de precisão CNC e tratamento térmico. É usado para apoiar pneus de aeronaves e suportar operações de alta carga.

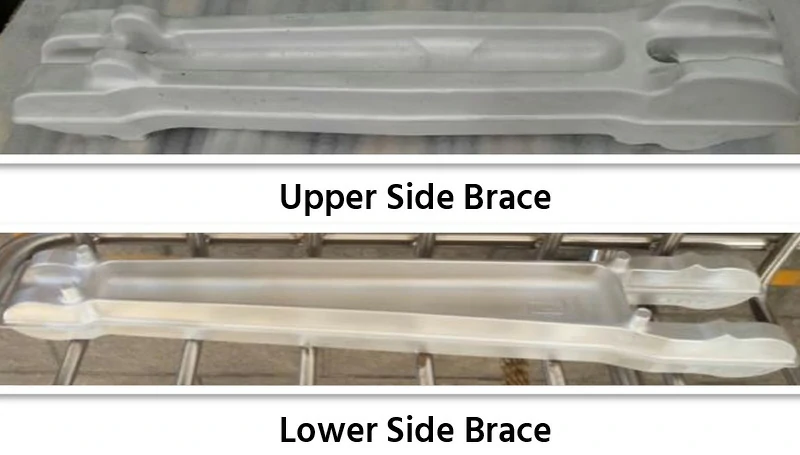

Cinta lateral do trem de pouso de aeronaves
Os suportes laterais de uma aeronave são geralmente divididos em duas partes, superior e inferior, conectadas por uma dobradiça, chamada de suporte lateral superior e suporte lateral inferior. Eles são conectados por um ponto de dobradiça e suportam conjuntamente a estrutura quando o trem de pouso é implantado.
Material da liga: liga de alumínio 7075
Componentes de aeronaves Boeing
Essas peças de aviação passaram na verificação de processo da Boeing e são fornecedores designados da Boeing.
| Produto | Liga de alumínio | Liga de titânio | Peso da liga de alumínio (kg) | Peso da liga de titânio (kg) |
| B01 | 7050-T74, T7452, T7454 | Ti6Al4V | 116 | 185 |
| B03 | 7050-T74, T7452, T7454 | Ti6Al4V | 165 | 265 |
| B05 | 7050-T74, T7452, T7454 | Ti6Al4V | 127 | 205 |
Painéis internos e externos de entrada
| Produto | Material | Dimensões (mm) |
| Painel de parede interno do duto de entrada de ar | 5A06-O Alumínio | 1450×892×396 |
| Painel de parede interno do duto de entrada de ar | 7050-T7452 Alumínio | 2006×1030×445 |
| Painel de parede exterior do canal de entrada de ar | 7050-T7452 Alumínio | 2029×1025×408 |
A liga de alumínio 5A06 usada para os painéis interno e externo da entrada de ar oferece boa resistência à corrosão e resistência média, enquanto a liga de alumínio 7050 oferece resistência extremamente alta e excelente resistência à fadiga.
Pás de hélice de aeronaves e cubo de hélice
Pás da hélice
As pás da hélice da aeronave são componentes-chave que convertem a energia cinética rotacional do motor em empuxo e impulsionam a aeronave para frente por meio de seu design aerodinâmico.
Liga de alumínio: 2A11
Cubo da hélice
O componente central que conecta as pás da hélice e o motor, transferindo a potência do motor para as pás da hélice.
Liga de alumínio: 2618
Entre em contato conosco agoraCone de rotor de turbina de baixa pressão
O cone do rotor da turbina de baixa pressão é uma parte estrutural fundamental do rotor da turbina de baixa pressão em um motor de turbina, responsável por guiar o fluxo de ar e convertê-lo em energia cinética rotacional.
7050 moldura e junta da janela principal
Os dados específicos da liga são os seguintes:
| Produto | Material | Peso (kg) |
| 7050 moldura da janela lateral do nariz | 7050-T7452 | 1764 |
| 7050 moldura da janela principal do nariz | 7050-T7452 | 1700 |
| Junta do trem de pouso principal | 7050-T7452 | 90 |
| Junta traseira de três vias | 7050-O | 191 |

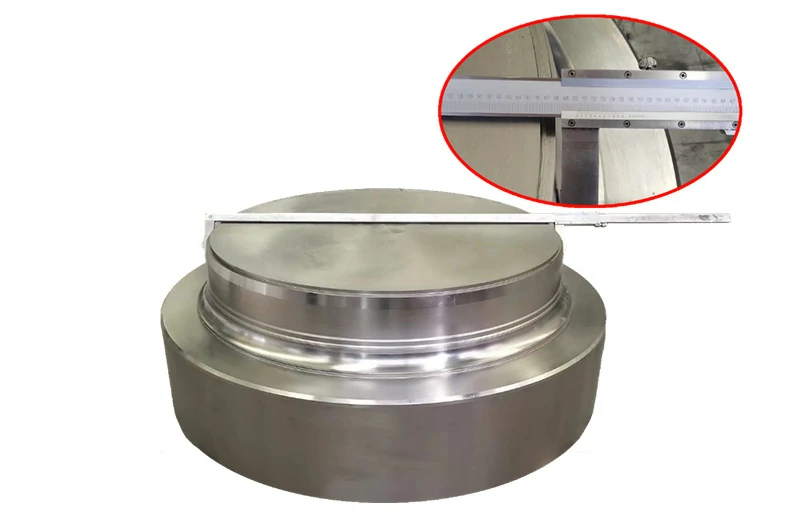

Disco de turbina a gás
Primeiro estágio do compressor de alta pressão
Espaçador de compressor de alta pressão
Placa de três estágios do compressor de alta pressão
Os discos (ou discos de rotor) são um dos principais componentes das turbinas a gás de aeronaves. Eles são usados principalmente para apoiar e fixar pás de turbinas ou pás de compressores e transmitir movimento rotacional para outros componentes. A Chalco é o único fornecedor de componentes de eixo de disco chave para a Rolls-Royce.
| Produto | Material | Dimensões (mm) | Peso (kg) |
| Compressor de alta pressão estágio 1 Disco | Em 718 | Φ685*86 | 200 |
| Disco espaçador de compressor de alta pressão | Em 718 | Φ669*111 | 128 |
| Compressor de alta pressão Stage 3 Disc | Em 718 | Φ680*120 | 212 |
Em turbinas a gás de aeronaves, o Disco de Estágio 1, o Disco de Estágio 2 e o Disco de Estágio 4 geralmente se referem a diferentes níveis de discos de compressor ou turbina, e esses discos desempenham um papel específico em diferentes estágios do compressor ou turbina.
- Disco de primeiro estágio: Sua função é comprimir o ar ou converter a energia do gás de combustão, e sua característica é lidar com grande fluxo de ar ou gás de alta temperatura e alta pressão.
- Disco de segundo estágio: Sua função é comprimir ainda mais o ar ou converter energia, e sua característica é suportar pressão e carga médias.
- Disco de quarto estágio: Sua função é realizar o estágio final de compressão ou extração de energia, e sua característica é suportar a mais alta pressão e temperatura.
Disco do Estágio 1
Disco do Estágio 2
Disco do Estágio 4
Detalhes do produto Disc
| Produto | Material | Dimensões (mm) | Peso (kg) |
| Disco do Estágio 1 | IN718 | Φ1140×211 | 1452 |
| Disco do Estágio 2 | IN718 | Φ1090×209 | 1395 |
| Disco do Estágio 4 | IN718 | Φ1016×240.5 | 1220 |
Grande impulsor de liga de titânio
Grandes impulsores de liga de titânio têm excelente relação resistência-peso e resistência à corrosão e são amplamente utilizados em motores de turbina e compressores no campo aeroespacial para fornecer compressão e fluxo de ar eficientes.
| Produto | Material | Dimensões (mm) | Peso (kg) |
| Impulsor | TC4 | Φ1860×635 | 8000 |
Outros produtos de forja
Produtos de forjamento padrão Chalco
Produtos de forjamento padrão Chalco, como barras de alumínio forjado, placas de alumínio forjado, anéis de alumínio forjado, tubos de alumínio forjado e muito mais.
Barras de alumínio forjado
Tubo de alumínio forjado
Bolo de alumínio forjado
Bloco de alumínio forjado
Produtos de forjamento irregulares Chalco
Equipamento de produção avançado
Somos capazes de produzir produtos de forjamento grandes e de alta qualidade, contando principalmente com nossos poderosos equipamentos de produção, e os produtos que fornecemos sempre surpreendem e satisfazem nossos clientes.
Equipamento de forjamento de grandes dimensões
Nosso principal equipamento de forjamento é importado da Alemanha. Os principais parâmetros do processo, como força de forjamento, velocidade de forjamento e posição de prensagem, alcançaram gerenciamento e controle inteligentes baseados em informações, digitais, controláveis e rastreáveis. A seguir estão os parâmetros específicos.
| Pressão nominal (T) | 50000 | 12500 | 6000 | 2500 |
| Curso do feixe móvel (mm) | 2000 | 2000 | 3000 | 2000 |
| Tamanho da mesa de trabalho (mm) | 4000×7000 | 2300×4000 | 2600×7000 | 1800×3500 |
| Velocidade de prensagem (mm/s) | 0.05-50 | 0.05-50 | 0-50 | 0-50 |
| Precisão do controle de velocidade de prensagem | ±5% | ±5% | ±5% | ±5% |
Equipamento de suporte de forjamento
Os equipamentos de suporte de forjamento são importados da Itália (2 conjuntos), França (15 conjuntos) e Bélgica (11 conjuntos), e também existem manipuladores de forjamento da Alemanha. A tonelagem operacional é de 5-40T, os movimentos são sensíveis e estáveis e possuem funções como posicionamento digital e velocidade de movimento controlável. Os padrões de implementação são GJB 904 e AMS 2750.
| Fabricante | Área máxima qualificada por unidade (m) | Capacidade máxima de carga por unidade (toneladas) | Precisão do controle de temperatura (°C) |
| Itália | 7×3×1 | 80 | ±7 |
| França | 5×3, 5×1 | 40 | ±5 |
| Bélgica | 7×3×1, 5 | 60 | ±5 |
Equipamento de tratamento térmico
O forno de tratamento térmico da Chalco tem uma capacidade máxima de carga de 40 toneladas e uma precisão de controle de temperatura de ±3°C.
| Forno de Tratamento Térmico | Fabricante | Quantidade | Área Máxima Qualificada (m) | Capacidade Máxima de Carga por Unidade (toneladas) | Precisão do controle de temperatura (°C) | Tempo (s) de transferência | Padrão |
| Liga de titânio/aço | Bélgica | 2 | 3×3×1 | 5 | ±6 | / | GJB 904, AMS 2750 |
| Liga de titânio/aço | Bélgica | 3 | 3×5×1, 5 | 40 | Duas unidades: ±6, uma unidade: ±8 | / | GJB 904, AMS 2750 |
| Liga de alumínio | França | 1 | Φ3×7 | 7.5 | ±3 | ≤9 | GJB 904, AMS 2750 |
| Liga de alumínio | França | 2 | 5×3×1.2 | 5 | ±3 | ≤13 | GJB 904, AMS 2750 |
Equipamento de corte de metal
O equipamento de corte de metal da Chalco pode ter até 5 metros de largura, 6 metros de comprimento e capacidade máxima de carga de 400 toneladas.
| Nome do equipamento | Capacidade de processamento | Capacidade de carga |
| 3×6 Cinco eixos | 3 m X 6 m | 180 toneladas, 10 toneladas/m² |
| 5×8 Cinco eixos | 5 m X 8 m | 400 toneladas, 10 toneladas/m² |
| Corte de água | 4 m X 6 m X 1 m | 1 tonelada/m² |
Equipamento de processo especial - equipamento de detecção de defeitos
A detecção de falhas ultrassônica por imersão em água da Chalco para peças de eixo de disco foi certificada pela Rolls-Royce e Shangfa.
| Tipo | Tamanho da medida (milímetros) |
| Teste de imersão em água (peças estruturais) | 7000 x 2500 x 1000 |
| Teste de imersão em água (discos e anéis) | Φ1500 |
| Teste de imersão em água (barras) | Φ100-Φ1050 X 6000 |
Equipamento de processo especial - gravação, detecção de falhas e equipamento de teste
4 linhas de gravação e limpeza de superfície podem atender ao tratamento de superfície de liga de alumínio, liga de titânio, liga de alta temperatura, aço de alta resistência e outros materiais, com o maior comprimento de até 30m.
| Nome do equipamento | Parâmetros principais (m) |
| Linha de gravação química | Máximo 30 |
| Teste de partículas magnéticas | Φ0.8×5.5 |
| Máquina de medição por coordenadas | 7×2.5×1.5 |
Como a Chalco pode ajudá-lo?
Serviços de usinagem personalizados: A Chalco fornece serviços de usinagem de precisão, incluindo forjamento, extrusão, tratamento térmico e tratamento de superfície de acordo com as necessidades do cliente, garantindo que os acessórios atendam com precisão aos requisitos do projeto.
Suporte técnico e aconselhamento na seleção de materiais: A equipe de especialistas da Chalco pode fornecer aos clientes seleção de materiais, otimização de design e consultoria de processo de fabricação para ajudar os clientes a melhorar o desempenho do produto e reduzir os custos de produção.
Fornecimento de material de aviação de alta qualidade: A Chalco fornece uma ampla gama de ligas de alumínio para aviação, ligas de titânio e outros materiais metálicos de alto desempenho para garantir que seus produtos atendam aos padrões internacionais de aviação, como AMS e ASTM.
Testes e certificação de qualidade: Por meio de equipamentos de teste avançados e rigoroso sistema de controle de qualidade, a Chalco fornece uma gama completa de serviços de teste de qualidade de produtos para garantir que os acessórios atendam aos altos padrões da indústria da aviação e possam fornecer certificações relevantes.
Uma grande variedade de moldes: Existem muitos tipos de moldes. Se o seu produto puder corresponder aos nossos moldes existentes, você poderá economizar custos de abertura do molde.
