O que é o papel coberto fios magnéticos
Fios magnéticos cobertos de papel referem-se a um fio de enrolamento que é feito de uma haste de cobre livre de oxigênio ou uma haste de alumínio elétrica que é puxada e extrudada em um condutor, ou um fio de enrolamento que é envolvido com um material isolante depois que o condutor é revestido com verniz isolante.
O fio combinado embrulhado em papel é um fio de enrolamento feito de dois ou vários fios de cobre (alumínio) nus, fios embrulhados em papel, fios esmaltados ou suas combinações dispostos de acordo com os requisitos e depois envolvidos com materiais isolantes específicos.
Fios magnéticos cobertos de papel e fios combinados embrulhados em papel são os principais materiais de enrolamento utilizados na fabricação de transformadores de potência, reatores e transformadores de distribuição.
A especificação de fios magnéticos cobertos de papel
Condutor coberto de papel
| Arame desencapado Arame redondo | Φ0.6mm-Φ16.00mm |
| Fio desencapado Fio plano | dimensão da espessura do condutor a é 1.00mm-16.00mm |
| A dimensão B da largura do condutor é de 2.00mm-25.00mm | |
| Fio redondo esmaltado | diâmetro: Φ0.6mm-Φ6.00mm |
| Fio plano esmaltado | A dimensão da espessura do condutor A é 1.00mm-3.50mm |
| A dimensão B da largura do condutor é de 4.00mm-16.00mm |
Condutor de fio combinado embrulhado em papel
| Condutor combinado de arame desencapado (pacote de papel) | dimensão da espessura do condutor único a é 1.00mm-4.00mm |
| A dimensão B da largura do condutor é 4.00mm-20.00mm | |
| Condutor de fio de combinação semirrígido | dimensão de espessura de condutor único a é 1.00mm-3.50mm |
| A dimensão B da largura do condutor é de 4.00mm-18.00mm |
Condutor de fio esmaltado para combinação esmaltada
Fio plano: dimensão da espessura do condutor a é 1.00mm-3.50mm, dimensão da largura do condutor b é 4.00mm-16.00mm
Espessura do filme de tinta
Acetal (poliesterimida, poliamideimida) filme de pintura geralmente escolhe 0.10-0.16mm, espessura de filme de pintura autoadesiva geralmente escolhe 0.03-0.05mm, e diferentes grau térmico autoadesivo pode ser selecionado de acordo com os requisitos de condições de uso pintura, também pode escolher borda larga face única (dupla face) autoadesivo.
O número máximo de camadas de encapsulamento por vez
Saco de papel 24 camadas; Combinação: 4 camadas dentro e 16 camadas fora.
Se o cliente precisar de largura de condutor especial, espessura, espessura de isolamento e número de combinações, ele pode ser produzido de acordo com os requisitos do cliente.
Material condutor
Resistividade: O fio de cobre recozido não é superior a 0, 017241Ω•mm2/m a 20°C
Fio de alumínio recozido não superior a 0, 028000Ω•mm2/m a 20°C
O fio de cobre estipula a faixa de produção de resistência de extensão não proporcional Rp0.2:
O estado macio é inferior a 100 N/mm2, o estado semi-duro é 100-300 N/mm2, o desvio Rp0.2 do cobre semi-duro pode ser controlado dentro de +0-20 N/mm2.
Materiais de isolamento
Materiais de embrulho: Papel de cabo de alimentação, papel isolante de alta densidade, papel isolante resistente ao calor, papel micro-enrugado, papel de poliamida aromático (papel NOMEX410) e vários papéis autoadesivos, filme PET, papel finlandês, papel isolante micro-enrugado importado (papel de pinho dennis), outros materiais isolantes especiais.
Materiais para fio esmaltado: verniz acetal de alta resistência, poliesterimida, verniz de poliesterimida/poliamideimida, verniz autoadesivo.
Espessura da isolação e número de camadas: Qualquer espessura e número de camadas podem ser embaladas, o usuário pode especificar a marca, o modelo e a especificação do material isolante.
Padrões de produção de fio coberto de papel: IEC, NEMA, GB, JIS
A espessura de isolamento e a tensão de ruptura dos fios magnéticos cobertos por papel Chalco
| Espessura da isolação/mm | Tensão de ruptura/V (mín.) | |
| Valor nominal | Tolerância | |
| 0.15 | ±0.03 | 5000V |
| 0.2 | ±0.03 | |
| 0.23 | ±0.03 | |
Pontos fortes dos fios magnéticos cobertos por papel Chalco
Os fios de alumínio revestidos com papel têm as vantagens de superfície condutora lisa, tamanho e resistência à tração uniformes e baixa resistividade.
Os fios de alumínio isolados com papel têm excelente desempenho de resistência à tensão e espessura de isolamento fina, e o desempenho de resistência ao calor pode chegar a 220°C.
Os condutores de alumínio revestidos com papel têm excelente resistência à abrasão e resistência a solventes.
O fio de alumínio embrulhado em papel tem excelentes propriedades elétricas.
A tira de alumínio revestida de papel tem excelente desempenho de tensão de resistência no óleo.
O fio enrolado revestido com papel possui excelente resistência ao choque térmico, aderência e flexibilidade.
Aumentar o fator de enchimento do transformador.
Reduzir o volume e o custo do transformador.
A classificação do papel Chalco cobriu fios magnéticos
Várias classificações de fios magnéticos cobertos por papel
Produtos de embrulho de fios magnéticos cobertos de papel
Papel coberto de fio plano de alumínio,
Tira de alumínio revestida de papel retangular,
Fios planos (redondos) embrulhados em papel,
Fios combinados embrulhados em papel,
Fios esmaltados embrulhados em papel,
Fios combinados esmaltados embrulhados em papel,
Fios embrulhados em papel de materiais isolantes especiais,
Fios combinados de materiais isolantes especiais embrulhados em papel,
Película éster tecidos não tecidos Fios revestidos,
Fio coberto de papel de filme Imid,
Fio condutor de alta tensão,
Papel de cabo coberto de fio de alumínio
Papel telefônico coberto fio de alumínio,
Fio de alumínio coberto de papel 3M
Papel NOMEX coberto fio de alumínio,
Fio de alumínio coberto de papel de alta tensão
Papel de isolamento interno coberto por torne, fio de alumínio, etc.
De acordo com o material metálico condutor, ele é dividido em: cobre, alumínio.
De acordo com o fio único embrulhado em papel, ele é dividido em: fio embrulhado em papel nu, fio embrulhado em papel esmaltado.
De acordo com o fio combinado e condutor de fio único, ele é dividido em: combinação de fio nu, combinação de fio coberto de papel, combinação de fio esmaltado (os tipos de fio esmaltado incluem fio esmaltado acetal, fio esmaltado autoadesivo acetal, fio esmaltado autoadesivo acetal (face única), fio esmaltado de poliesterimida, fio esmaltado composto poliesterimida/poliamideimida).
De acordo com o número de fios combinados, ele é dividido em: 2 fios combinados, 3 fios combinados.
De acordo com o arranjo de linhas simples combinadas, pode ser dividido em: combinação radial e combinação axial.
De acordo com o método de enrolamento da bobina: enrolamento plano e enrolamento vertical.
Os tipos comuns de fios magnéticos cobertos de papel

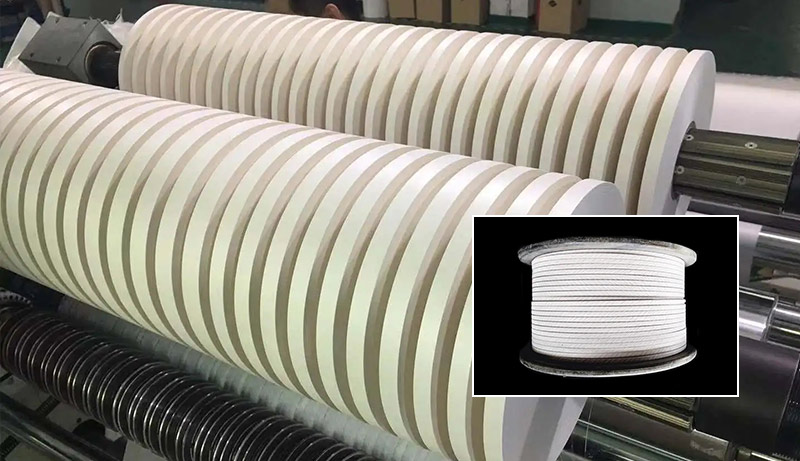

Fio coberto de papel Nomex (cobre, alumínio)
Sua estrutura isolante é formada pelo revestimento da superfície do condutor com papel isolante Nomex. É um produto high-end com alta resistência elétrica estável e excelentes propriedades mecânicas (alta resistência, alta resistência ao rasgo, alta resistência ao desgaste, alta tenacidade), estabilidade térmica (nível de resistência à temperatura 220 graus), compatibilidade química (resistência muito ácida e alcalina, fácil de ser compatível com vernizes, adesivos, óleo de transformador, lubrificantes e refrigerantes, e não será afetado por insetos, destruição de fungos e bolores), resistência à umidade (quando a umidade relativa é de 95%, a resistência elétrica é de 90% quando está completamente seco, e as propriedades mecânicas são melhoradas), resistência à radiação, atóxica e resistente à chama (não tóxica para humanos e animais, não derretida no ar, não suporta combustão).
É um produto para todas as condições climáticas, amplamente utilizado em geradores, transformadores, equipamentos elétricos, eletromecânicos e eletrodomésticos, especialmente no campo de transformadores de alta frequência, transformadores abertos e transformadores de mudança de fase e outros transformadores especiais com vantagens óbvias de desempenho.

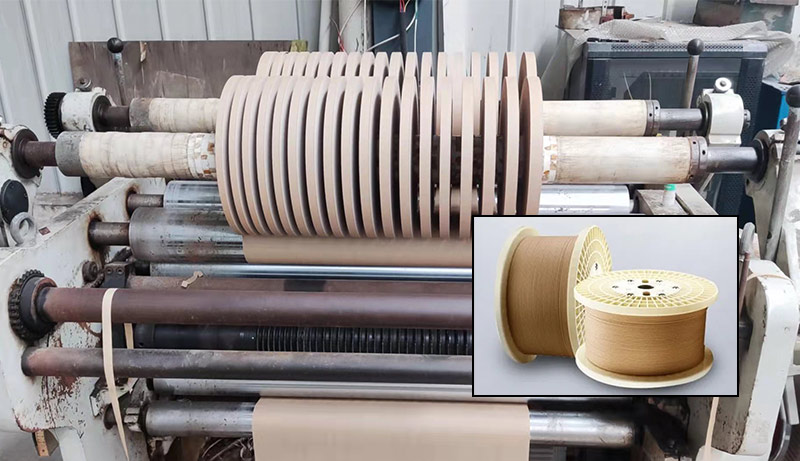

Arame coberto de papel aramida (cobre, alumínio)
Sua estrutura isolante é formada pelo embrulho de papel isolante de aramida na superfície do condutor. Ele pode substituir o fio coberto de papel Nomex em uma ampla gama de campos.

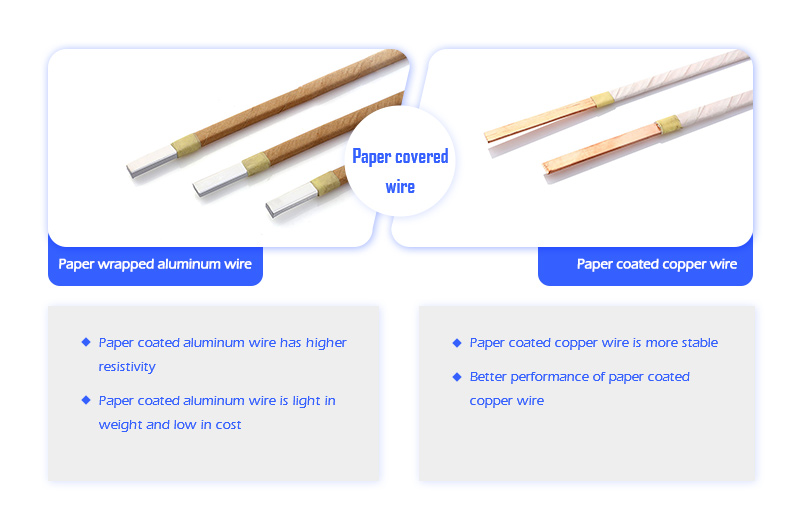

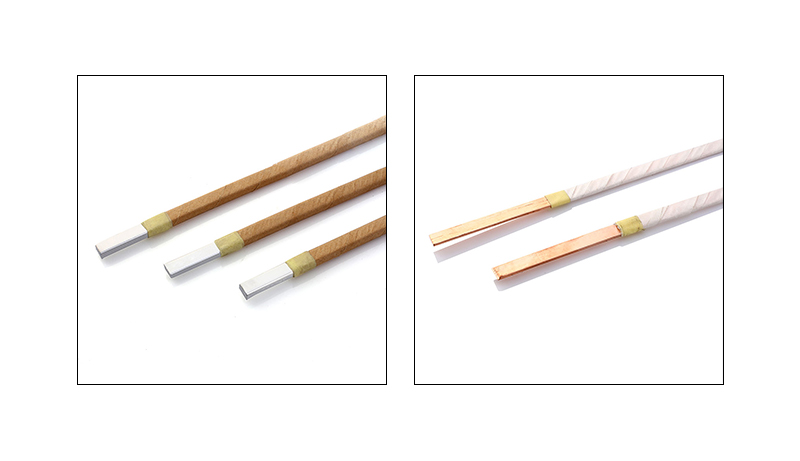

A comparação entre fios de cobre cobertos de papel e fios de alumínio embrulhados em papel
A diferença significativa entre condutores de cobre cobertos de papel e condutores de alumínio cobertos de papel é que o núcleo de fio não é usado. Pelo nome, também podemos ver que o interior do condutor de cobre isolado de papel é fio de cobre.
Em comparação com o fio enrolado em alumínio embrulhado em papel, sua resistividade é maior. Sob as mesmas circunstâncias, a resistividade do fio de alumínio revestido de papel é cerca de 1 vezes maior do que a do fio de cobre revestido de papel.
Além disso, em termos de resistência à oxidação, o desempenho do fio de cobre revestido de papel é melhor do que o do fio de alumínio revestido de papel. É mais estável e não causará falha devido à oxidação.
No entanto, como o fio de alumínio é mais leve em peso e menor em custo, o preço geral do fio de alumínio embrulhado em papel é mais barato, e muitas pessoas ainda o escolhem para ocasiões com baixas exigências.
De um modo geral, o fio de cobre revestido de papel é melhor em desempenho, enquanto o fio de alumínio revestido de papel é mais barato em preço.
Aplicações de fios magnéticos cobertos com papel Chalco
Nossa empresa produz uma gama completa de produtos, adequados para bobinas de transformadores imersos em óleo e outros fios de enrolamento elétrico semelhantes, e pode atender aos requisitos de transformadores de mudança de fase, transformadores de alta frequência para equipamentos médicos e equipamentos de proteção ambiental, inversores solares, catapultas de alta frequência, transformadores de alta tensão de grande capacidade de mil tipos, motores, reatores, instrumentos, ferramentas elétricas e outras indústrias têm necessidades diferentes.
Por que escolher os fios magnéticos cobertos com papel Chalco?
Autenticação
Os produtos Chalco são fabricados em nossas instalações de última geração usando um rigoroso sistema de gestão ambiental e de qualidade certificado pela ISO.
Força de produção
A produção e o gerenciamento estão em conformidade com o sistema internacional de qualidade de energia, garantindo a melhor qualidade de longa vida útil, alta resistência mecânica, alta condutividade elétrica e desempenho de amolecimento de alta resistência a temperaturas.
Padrão de produção
CEI 60317-27-2-2020
Referência do cliente de energia
SIEMENS, ABB, TOSHIBA, LEGRAND, EATON, HITACHI
Precauções para comprar fios magnéticos cobertos de papel
Certificação de materiais
Certifique-se de que os materiais de arame de alumínio/cobre revestidos de papel comprados atendam às normas relevantes e obtenha certificados de certificação de material qualificado.
Requisitos de especificação
Selecione a especificação, o tamanho e a forma apropriados de acordo com as necessidades reais para garantir que os fios magnéticos cobertos com papel comprados possam atender aos requisitos específicos de fabricação dos fios magnéticos cobertos com papel.
Qualidade da superfície
Verifique se a superfície dos Fios Magnéticos Cobertos de Papel comprados é lisa, livre de rachaduras, desgaste, oxidação ou outros defeitos superficiais, para garantir que a qualidade da superfície dos Fios Magnéticos Cobertos com Papel atenda aos requisitos.
Reputação do fornecedor
Escolha um fornecedor respeitável e experiente para comprar para garantir que os fios magnéticos cobertos de papel comprados sejam confiáveis em qualidade, razoáveis no preço e oportunos na entrega.
Requisitos de armazenamento
Preste atenção aos requisitos de armazenamento dos fios magnéticos cobertos de papel, mantenha-os secos, evite umidade, impacto mecânico ou outros danos.
Em suma, ao comprar Fios Magnéticos Cobertos de Papel, você precisa prestar atenção à certificação de material, requisitos de especificação, qualidade da superfície, reputação do fornecedor e requisitos de armazenamento, etc., para garantir que os Fios de Ímã Cobertos de Papel comprados sejam confiáveis em qualidade e atendam aos requisitos.
