อลูมิเนียมฟอยล์เคลือบสี 5052 ใช้สําหรับวัสดุครีบมีความต้านทานการกัดกร่อนและการขึ้นรูปที่ดีและใช้กันอย่างแพร่หลายในเครื่องแลกเปลี่ยนความร้อนและอุปกรณ์ปรับอากาศ
ข้อกําหนดสําหรับอลูมิเนียมฟอยล์เคลือบสี 5052 สําหรับวัสดุครีบ
- โลหะผสมไม่เคลือบ: EN 573-3 เกรด AW-5052 (AlMg2, 5)
- การจัดส่งทางเทคนิค:EN 683-1
- ใบรับรองคุณภาพ:DIN EN 10204
ข้อมูลการเคลือบผิวของอลูมิเนียมฟอยล์เคลือบสี 5052 สําหรับวัสดุครีบ
| ด้าน ขดลวด | ข้างใน | ข้างนอก |
| สารประกอบทางเคมี | โพลีเอสเตอร์หรือกําหนดเอง | โพลีเอสเตอร์หรือกําหนดเอง |
| สี | สีดําหรือกําหนดเอง | สีดําหรือกําหนดเอง |
| จํานวนชั้น | คู่ | คู่ |
| คุณสมบัติพื้นผิวแล็กเกอร์ | ไม่ชอบน้ํา | ไม่ชอบน้ํา |
| มวลเคลือบต่อด้านสองชั้น | 11 – 15 กรัม/ซม.3 | 11 – 15 กรัม/ซม.3 |
| ความหนาของการเคลือบจุดเดียวสองชั้น | 10-14μm | 10-14μm |
คุณสมบัติทางกลของอลูมิเนียมฟอยล์เคลือบสี 5052 สําหรับวัสดุครีบ
| ความต้านทานแรงดึง | 175 เมกะปาส - 225 มิลลิโมปาสคาล |
| ความแข็งแรงของผลผลิต | >65 มิลลิเมตรคาส |
| การยืดตัว | >20% |
| Erichsen ไม่มีสารหล่อลื่น | >6.5 มม |
EN 683-2 ใช้กับคุณสมบัติทางกลทั้งหมดที่ไม่ได้ระบุไว้อย่างชัดแจ้งในข้อกําหนดเหล่านี้
ลักษณะของอลูมิเนียมฟอยล์เคลือบสี 5052 สําหรับสต็อกครีบ
ความต้านทานการกัดกร่อน: อลูมิเนียม 5052 มีความต้านทานการกัดกร่อนที่ดีเสริมด้วยการเคลือบโพลีเอสเตอร์สีดําซึ่งป้องกันความชื้นก๊าซที่เป็นกรดและละอองเกลือ
การกระจายความร้อน: ครีบอลูมิเนียม 5052 ตัวให้การนําความร้อนและประสิทธิภาพที่ดีเยี่ยมในระบบทําความเย็น การเคลือบสีดํายังช่วยเพิ่มการกระจายความร้อน
รูปลักษณ์ที่สวยงาม: การเคลือบโพลีเอสเตอร์สีดําให้รูปลักษณ์ที่โฉบเฉี่ยวและทันสมัยเหมาะสําหรับผลิตภัณฑ์เช่นเครื่องใช้ในบ้านและยานพาหนะ
การประยุกต์ใช้อลูมิเนียมฟอยล์เคลือบสี 5052 สําหรับสต็อกครีบ
ระบบปรับอากาศ: ใช้ในเครื่องแลกเปลี่ยนความร้อนสําหรับเครื่องปรับอากาศส่วนกลางและที่อยู่อาศัย เพื่อเพิ่มประสิทธิภาพการถ่ายเทความร้อนและป้องกันการกัดกร่อน
คอนเดนเซอร์และเครื่องระเหย: ใช้ในอุปกรณ์ทําความเย็นและแช่แข็งเพื่อให้แน่ใจว่าการทํางานมีเสถียรภาพในสภาพแวดล้อมที่มีความชื้นสูงและกัดกร่อน
ฮีตซิงก์อิเล็กทรอนิกส์กําลัง: ใช้ในอินเวอร์เตอร์ ตัวแปลง และโคมไฟ LED กําลังสูงเพื่อช่วยรักษาอุณหภูมิในการทํางานให้ต่ํา

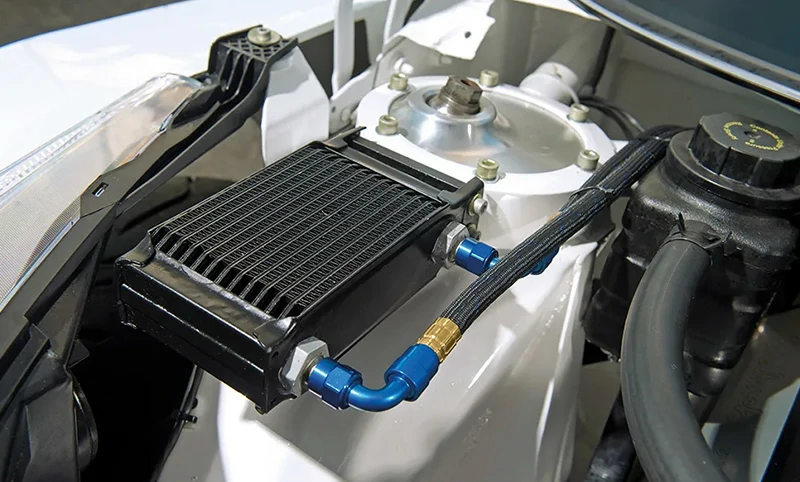

ระบบระบายความร้อนยานยนต์: ใช้ในเครื่องทําความเย็นเครื่องยนต์และเครื่องทําความเย็นน้ํามันเพื่อปรับปรุงการกระจายความร้อนในสภาวะที่มีอุณหภูมิสูง
เครื่องใช้ในบ้าน: เช่น เครื่องระเหยหรือคอนเดนเซอร์ในตู้เย็นและตู้แช่แข็ง เพื่อให้มั่นใจได้ถึงการทํางานที่มีประสิทธิภาพและเสถียร
ความคลาดเคลื่อนมิติของอลูมิเนียมฟอยล์เคลือบสี 5052 สําหรับวัสดุครีบ
Thickness (nominal size )Tolerance (at any point)Width (nominal size)Tolerance0.2mm±0.02mm345mm±0.3mm0.2mm±0.02mm427mm±0.3mm0.2mm±0.02mm455mm±0.3mmEN 683-3 เวอร์ชันปัจจุบัน ใช้กับค่าเบี่ยงเบนมิติทั้งหมด (ความคลาดเคลื่อน) ที่ไม่ได้ระบุไว้อย่างชัดแจ้งในข้อกําหนดเหล่านี้

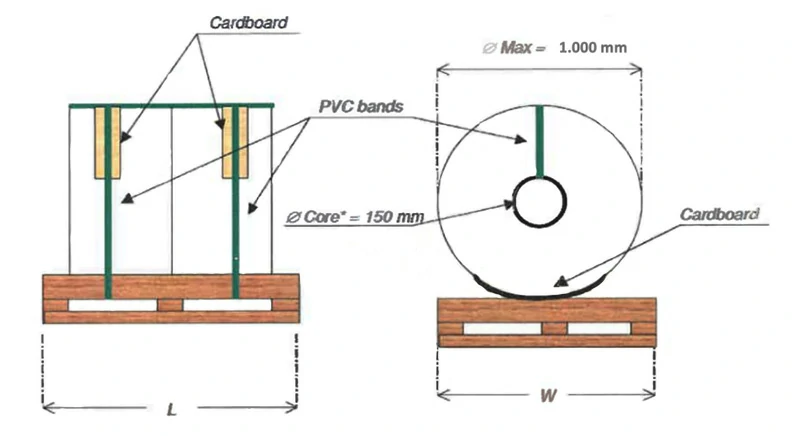

บรรจุ ภัณฑ์
| รหัสแกนขดลวด | 150 มม |
| คอยล์ OD | ≤1.000 มม |
| น้ําหนักคอยล์ | ≤840 กก. |
| พาเลท (พาเลทยูโร) | 1200 x 800 มม |
| ความสูงของแพ็คเกจ | ≤1200 มม |
| น้ําหนักแพคเกจ | ≤1.100 กก. |
- ขดลวดวางบนพาเลท: E2W (ตาไปที่ผนัง)
- การป้องกัน interlayer กระดาษแข็งระหว่างพาเลทและขดลวด
- ขดลวดห่อด้วยไนลอนและแหวนโพลีเอสเตอร์คงที่ป้องกันด้านล่างสายรัด
- ขดลวดยืดห่อกันฝนในฟอยล์ PE
- ห้ามใช้โพลีสไตรีน (โฟม) ในการบรรจุ/ป้องกัน แต่เป็นทางเลือกที่เป็นมิตรต่อสิ่งแวดล้อม (เช่น กระดาษแข็ง) เท่านั้น
- ขดลวดบนพาเลทเดียวที่มีวัสดุจากชุดการหลอมเฉพาะชุดเดียว
รายการตรวจสอบ
| ด้าน ขดลวด | ข้างใน | ข้างนอก |
| ยึด เกาะ | Erichsen + ฉีกขาดด้วยเทปกาว – ไม่มีการหลุดลอก (ตามมาตรฐาน EN 13523) | Erichsen + ฉีกขาดด้วยเทปกาว – ไม่มีการหลุดลอก (ตามมาตรฐาน EN 13523) |
| ความต้านทาน MEK (การประเมินพอลิเมอไรเซชัน) | >20 ถูสองครั้ง (ตามมาตรฐาน EN 13523) | >20 ถูสองครั้ง (ตามมาตรฐาน EN 13523) |
| ความต้านทานการกัดกร่อน | 1500 ชั่วโมงในหมอกสเปรย์เกลือ ASTM B117 5% NaCl ที่ 35 °C, pH 6, 5- 7, 2 ตัวอย่างที่ไม่มีกากบาทและมีขอบป้องกัน | 1500 ชั่วโมงในหมอกสเปรย์เกลือ ASTM B117 5% NaCl ที่ 35 °C, pH 6, 5- 7, 2 ตัวอย่างที่ไม่มีกากบาทและมีขอบป้องกัน |
| ทนต่อรังสียูวี | 1500h UVA340 0, 89 วัตต์/ตร.ม. EN 13523-10; รอบแสง 8 ชั่วโมงที่ 60o + 4 ชั่วโมงการควบแน่นที่ 50o – ความเงาที่อุณหภูมิ 60°C < 30% | 1500h UVA340 0, 89 วัตต์/ตร.ม. EN 13523-10; รอบแสง 8 ชั่วโมงที่ 60o + 4 ชั่วโมงการควบแน่นที่ 50o – ความเงาที่อุณหภูมิ 60°C < 30% |
