Алюмінієва повітряна лінія (провідники AAC, AAAC, ACSR)

Пов'язані

Швидка цитата

Chalco дотримується високоякісного виробництва алюмінію, зв'яжіться з нами, щоб отримати цінову пропозицію.

Зв'яжіться з нами зараз

AAC, AAAC, ACSR є частиною сімейства повітряних провідників, провідників передачі та розподільних провідників живлення. Ці кабелі офіційно відомі як All Aluminium Conductor (AAC), All Aluminium Alloy Conductor (AAAC) і Aluminium Conductor Steel Reinforced (ACSR). Ці повітряні алюмінієві провідники використовуються в якості ліній електропередачі та розподілу. Швидка пропозиція

Ми виробляємо та постачаємо AAAC різні варіанти електротехнічного сплаву типу 6101, 6201, 6061, 8006, 8030, 8176. одна або кілька ниток з жорстко витягнутого алюмінієвого сплаву 1350. Всі алюмінієві провідники складаються з однієї або декількох ниток алюмінієвого дроту в залежності від конкретного застосування.

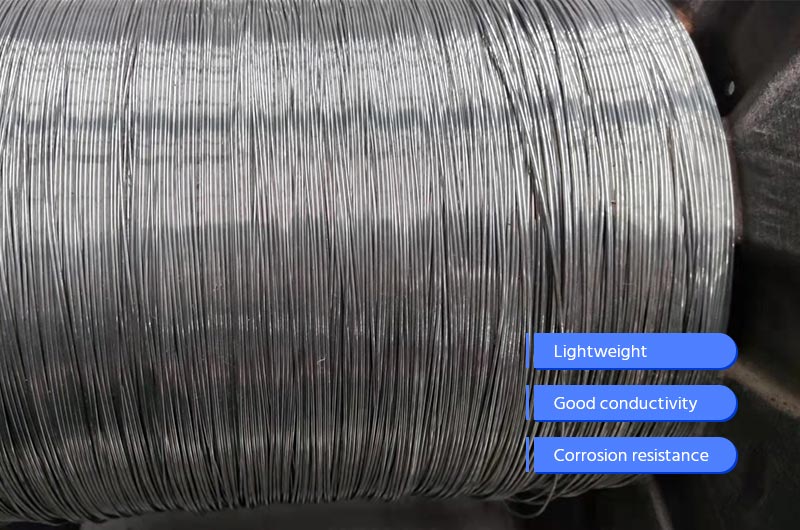

алюмінієво-повітряний

Технічні характеристики алюмінієвих провідників повітряних ліній

Специфікація
Сплав 1350, 6101, 6201, 6061, 8006, 8030, 8176
Тип AAC, AAAC, ACSR, ACAR, PHDC
Діапазон діаметрів (мм) 0, 2-6, 0 (настроюваний діаметр)
Стандарт ASTM B231, TS IEC 1089, DIN 48201, BS 215, UNE 21.018
Якість поверхні Гладка поверхня, без тріщин, без задирок, без включень
Обробка поверхонь Покритий промисловим білим маслом.

Популярні алюмінієві накладні лінії

AAC–ASTM-B Повністю алюмінієвий провідник

AAC (All Aluminium Conductor)** виготовлений з алюмінію високої чистоти (принаймні 99, 7%), який має такі переваги, як невелика вага, хороша електропровідність і сильна корозійна стійкість, але має низьку міцність і підходить для ліній електропередач на коротких відстанях і міських розподільних мереж.

AAC-провідник

AAAC-ASTM-B Провідник з алюмінієвого сплаву

AAAC (провідник з алюмінієвого сплаву)** виготовлений з алюмінієвого сплаву та має вищу міцність, ніж чистий алюміній (AAC). Він має хороший баланс міцності, ваги, провідності та корозійної стійкості, підходить для ліній електропередач на середніх відстанях та будівництва сільських електромереж.

ACSR-ASTM-B Алюмінієвий провідник сталевий армований

ACSR (багатожильний дріт із алюмінієвого сплаву зі сталевим сердечником)** складається зі сталевого сердечника та багатожильного дроту з алюмінієвого сплаву. Він має найвищу міцність і підходить для спеціальних середовищ, таких як далекі лінії електропередач, високовольтні лінії електропередач і переправи через річки.

Алюмінієвий провідник ACAR-ASTM-B, посилений сплавом

Провідник ACAR формується шляхом обмотки ниток алюмінію високої чистоти (алюміній 1350) на сердечнику з високоміцного алюмінієво-магнієво-кремнієвого сплаву (алюмінієвий сплав 6201). ACAR має кращі електричні, а також механічні властивості, ніж еквівалентні провідники ACSR. Провідники ACAR можуть використовуватися як у повітряних лініях передачі, так і в розподільних лініях.

голий провідник-повітряна лінія

При виборі типу провідника слід враховувати такі фактори, як довжина лінії, рівень напруги, умови навколишнього середовища та вартість. Швидка пропозиція

  • AAC: Легкий, економічний, використовується для коротких відстаней.
  • AAAC: Хороша міцність, легка вага, підходить для маршрутів на середні відстані.
  • ACSR: Найпотужніший, використовується для ліній великої та високої напруги.
  • ACAR: Збалансована міцність і вага, ідеально підходить для довгих прольотів з помірним натягом.

Алюмінієва підвісна лінія Популярні розміри

Алюмінієва продукція повітряної лінії може бути виготовлена та поставлена на дерев'яних/сталевих котушках, що не підлягають переробці, або сталевих котушках, що підлягають вторинній переробці. Швидка пропозиція

Розмір AAC

Розмір - AWG або MCM Nominal Cross Sectional Area Nominal Weight kg/km
3/0 84, 91 мм2 234.4
397.5 202, 1 мм2 55.4
795 402, 9 мм2 1110.6
1750 885, 8 мм2 2445.1

Розмір AAAC

Розмір - ККМ Nominal Cross Sectional Area Nominal Weight kg/km
30.58 0, 610 мм2 503.49
312.8 6, 238 мм2 4989.52
740.8 19, 863 мм2 13834.57

Розмір АКСР

Розмір - AWG - MCM Nominal Cross Sectional Area Nominal Weight kg/km
4 26, 47 мм2 92.3
336.4 198, 4 мм2 689
1272 489, 1 мм2 2134.1

Розміри кабелів доступні як AWG у cmill, kcmill та MCM. Швидка пропозиція

Характеристики алюмінієвих провідників повітряних ліній

Властивості алюмінієвих провідників повітряних ліній

Механічні властивості
Номінальний діаметр dmm 6101 6201
Tensile strength MPa Elongation % Tensile strength MPa Elongation %
2.00≤д<3.0 ≥250 ≥3.5 ≥290 ≥3.0
03.00≤д<3.5 ≥240 ≥3.5 ≥275 ≥3.0
03.50≤Д<4.0 ≥240 ≥3.5 ≥265 ≥3.0
04.00≤д≤5.00 ≥ 230 ≥3.5 ≥255 ≥3.0
Питомий опір
Тип 6101 6201
Провідність ≥58, 5% IACS ≥57, 0% МАКС

Пов'язані популярні рекомендовані товари

Характеристики алюмінієвих провідників повітряних ліній

Хороша міцність на розрив і опір повзучості: дроти з алюмінієвого сплаву середньої міцності зазвичай мають високу міцність на розрив і опір повзучості, що може витримувати довгострокові стабільні робочі навантаження та продовжити термін служби проводів.

Відмінні характеристики опору та падіння напруги: дроти з алюмінієвого сплаву середньої міцностімає низький опір і падіння напруги, що може зменшити втрати енергії та втрати потужності, а також підвищити ефективністьпередачі енергії.

Чудова міцність: порівняно зі звичайними алюмінієвими провідниками, дроти з алюмінієвого сплаву середньої міцності, які використовуються на повітряних багатожильних проводах, мають вищу питому міцність і можуть витримувати більшу напругу та навантаження. Це робить його ще кращим при транспортуванні на великі відстані та охопленні великих опорних конструкцій.

Легка вага: порівняно з мідними проводами, дроти з алюмінієвого сплаву середньої міцності мають меншу вагу, що робить їх більш зручними для підвісної установки або передачі на великі відстані. Крім того, менша вага зменшує витрати на встановлення та обслуговування.

Сильна адаптивність: дроти з алюмінієвого сплаву середньої міцності підходять для різних типів повітряних ліній, включаючи лінії електропередач, розподільні лінії та відгалуження. Його можна використовувати в різнихсценаріях застосування, таких як міські, сільські, промислові райони тощо.Швидка цитата

Хороша теплопровідність: дріт з алюмінієвого сплаву середньої міцності має високу теплопровідність, яка може ефективно розсіювати тепло. Це дуже важливо для працездатності та безпеки ліній електропередач та енергетичного обладнання.

Хороша електропровідність: дроти з алюмінієвого сплаву середньої міцності, які використовуються на накладному дроті, мають хорошу електропровідність і можуть ефективно передавати потужність. Незважаючи на те, що він має трохи нижчуелектропровідність, ніж мідь, дріт з алюмінієвого сплаву середньої міцності все ще є економічно вигідним вибором.

Хороші характеристики вібрації проти вітру: дроти з алюмінієвого сплаву середньої міцності зазвичай мають хороші характеристики проти вітру при використанні на повітряних багатожильних проводах, що може зменшити вібрацію та коливання дроту, спричинені вітром, а також покращити стабільність і надійність лінії.

Товари для придбання алюмінієвих провідників повітряних ліній

Застосування дроту з алюмінієвого сплаву середньої міцності для повітряних провідників

Завдяки своїм перевагам у виробництві, проектуванні, будівництві, транспортуванні тощо, дроти з алюмінієвого сплаву середньої міцності широко використовуються в галузі трансмісійних провідників.

Передача потужності: дріт з алюмінієвого сплаву середньої міцності для повітряного провідника широко використовується в лініях електропередач, включаючи високовольтні лінії електропередач, лінії електропередач середньої напруги та низьковольтні розподільні лінії. Він витримує високу напругу та навантаження та здатний ефективно передавати потужність.

Повітряні лінії: Повітряні алюмінієві провідники, включаючи лінії електропередач між міськими дорогами, сільською місцевістю, промисловими районами та енергетичними об'єктами. Його можна підвісити достовпів комунікацій або веж для передачі та розподілу електроенергії.

Застосування дроту з алюмінієвого сплаву середньої міцності для повітряних провідників

Алюміній проти міді в повітряних силових кабелях

Коупер і алюміній є двома поширеними типами електричних провідників в електричних кабелях. Лінії електропередач простягаються на сотні метрів між вежами, тому повітряні кабелі повинні бути економічно ефективними. Мідні дроти можна використовувати в повітряних проводах до задовільного результату. Однак алюмінієві силові кабелі в два рази легше в порівнянні з мідними аналогами і в шість разів дешевше при збереженні того ж показника опору.

Ці властивості роблять алюміній найкращим матеріалом для високовольтних ліній електропередач на ринку, оскільки повітряний кабель живлення повинен бути легким і гнучким, а також міцним. Алюміній є ковким матеріалом, який менш схильний до напруги стиснення в порівнянні з міддю. Це явна перевага, оскільки повітряні кабелі піддаються таким навантаженням. Комунальні підприємства використовують алюміній з початку 20 століття.

Сьогодні близько 13 відсотків виробленого алюмінію використовується в енергетичному секторі. Алюмінієві дроти мають ідеальне співвідношення міцності до ваги і є економічно вигідними, оскільки не трудомісткі і економлять час будівництва.

Chalco може надати вам найповніший асортимент алюмінієвих виробів, а також може поставити вам індивідуальну продукцію. Точна пропозиція буде надана протягом 24 годин.
