Електричні алюмінієві шини Chalco включають 1050, 1060, 1070, 1100, 1350, 6061, 6063, 6082, 6101 та деякі інші гарячі серії алюмінієвих сплавів, з перевагами легкої ваги, сильної провідності, хорошої пластичності та хорошої корозійної стійкості. Широко використовується в електричних провідниках розподільних систем.
- Представлення алюмінієвих шин Chalco Aluminium, що продаються гарячим способом виробництва алюмінієвих шин класу EC
- Виробничі потужності Chalco Aluminium електричні алюмінієві шини
- Сервісне поле та партнер Chalco з електричних алюмінієвих шин
- Довідкова таблиця розмірів струмопровідних алюмінієвих шин
Chalco - надійний постачальник струмопровідних алюмінієвих шин
Алюмінієва шина класу Chalco EC, що відповідає таким стандартам, як ASTM B317, ASTM B236, IEC 60105, ISO 209-1, 2, DIN EN 755-2, EN 573-3 тощо, широко використовується в електричних провідниках розподільних систем.
Chalco спеціалізується на постачанні різних струмопровідних алюмінієвих шин і налагодила зв'язки з великою кількістю виробників у сферах трансформаторів, розподільних пристроїв, силових конденсаторів, електроінструментів тощо.
Представлення провідної алюмінієвої шини Chalco Aluminium
1060 EC алюмінієва шина T3, T4, T5, T6, T8Зазвичай він формується шляхом екструзії або прокатки та має хорошу продуктивність обробки.
Висока провідність Стійкість до корозії
1350 EC алюмінієва шина H14, H16, H19Мінімальний відсоток ваги становить 99, 5%, що є матеріалом, який використовується для шин акумуляторів.
Провідність Теплопровідність
6060 EC алюмінієва шина T4, T5, T6Він може ефективно передавати та розподіляти електроенергію, зменшуючи втрати енергії та лінійної потужності.
Легка технологічність
6082 EC алюмінієва шина T3, T4, T5, T6Він має високу міцність і твердість, зберігаючи при цьому хорошу провідність.
Оброблюваність Висока міцність і жорсткість
6101 EC алюмінієва шина T6, T61, T63, T64, T65Містить магній і кремній, має високу механічну міцність. Краще проти повзучості, ніж у 1350.
Термічна стабільність Легка обробкаАлюмінієва шина 6061 має високу провідність і є універсальним матеріалом для більшості технологій обробки.
Гладка поверхня Сильна вологостійкість
6063 EC алюмінієва шина T4, T5, T6, T52, T66У потужних додатках це може допомогти ефективно розсіювати тепло та зменшити ризик перегріву обладнання.
Сильна пластичність Відмінне розсіювання теплаШина CCA або біметалічна струмопровідна шина, це третє покоління «нових енергозберігаючих провідникових матеріалів».
Провідність Масштабованість Надійність
Щоб отримати більше виробів зі сплаву або індивідуальні вимоги, будь ласка, зв'яжіться з нами

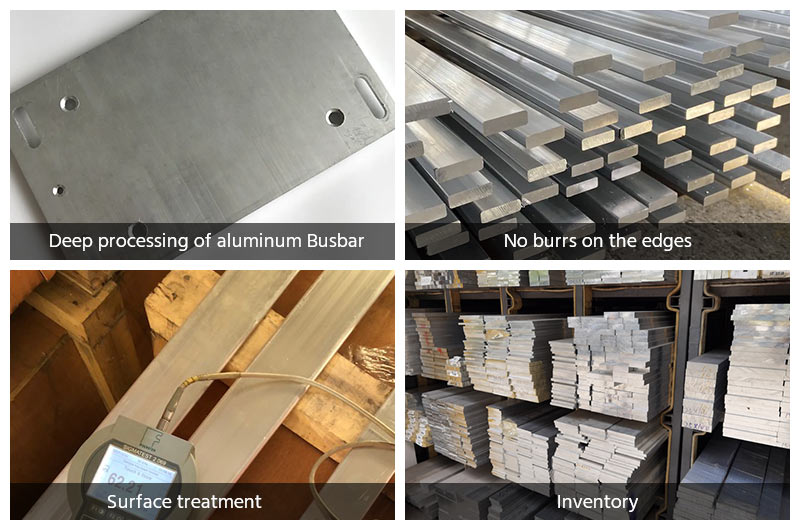

Виробничі потужності електричних шин Chalco Aluminium
Chalco може забезпечити повне проектування, включаючи механічну обробку, формування та пайку. Різання, штампування, згинання, свердління та інша обробка можуть бути виконані відповідно до конкретних вимог клієнтів до поточної потужності та ступеня згинання.
Chalco проводить перевірку розміру, зварного шва та якості зовнішнього вигляду обробленої струмопровідної алюмінієвої шини. Переконайтеся, що поверхня виробу вільна від задирок та інших дефектів, а його експлуатаційні характеристики відповідають вимогам і стандартам.
Chalco може забезпечити поверхневе покриття та обробку ізоляції для струмопровідних алюмінієвих шин відповідно до вимог замовника, щоб підвищити стійкість продукту до корозії, естетику та уникнути короткого замикання та інших проблем.
Обробка поверхні: анодування, гальванічне покриття, напилення і т.д .; Зазвичай алюміній покривають сріблом, оловом, нікелем.
Ізоляційна обробка:
Ізоляційне покриття (порошкове покриття, покриття епоксидною смолою або покриття ізоляційною фарбою тощо)
Ізоляційний рукав (ПВХ, термоусадочна трубка або силіконова гума тощо)
Сервісне поле та партнер Chalco з електричних алюмінієвих шин
Система передачі та розподілу електроенергії: може використовуватися у високовольтних лініях електропередачі, підстанціях, розподільних трансформаторах та іншому енергетичному обладнанні.
Промислові енергетичні об'єкти: такі як заводи, шахти та виробничі об'єкти.
Будівлі та споруди: можуть розташовуватися в розподільчій кімнаті та блоку живлення всередині будівлі.
Нові енергетичні системи: такі як сонячні та вітрові системи генерації електроенергії. Вони використовуються для перетворення нової енергії в електричну та передачі її в електромережу або обладнання для зберігання енергії.
Електромобілі з новою енергією: з популяризацією електромобілів нової енергії струмопровідні алюмінієві шини також широко використовуються в системах приводу електромобілів і зарядних станціях. Висока теплопровідність і легкі характеристики алюмінію можуть не тільки відповідати вимогам досягнення точки, але й відповідати вимогам автомобільної легкої ваги.
Довідкова таблиця розмірів струмопровідних алюмінієвих шин
| Квадратний кутовий алюмінієвий брусок | ||||||||||
| 2 мм | 2*30 | 2*40 | 2*67 | 2*70 | 2.5* 25 | |||||
| 3 мм | 3*10 | 3*15 | 3*20 | 3*25 | 3*30 | 3*40 | 3*50 | 3*60 | 3*67 | 3*75 |
| 3*110 | ||||||||||
| 4 мм | 4*10 | 4*15 | 4*20 | 4*25 | 4*30 | 4*40 | 4*45 | 4*50 | 4*60 | 4.6*60 |
| 4.8*9.8 | ||||||||||
| 5мм | 5*15 | 5*20 | 5*25 | 5*30 | 5*35 | 5*40 | 5*50 | 5*60 | 5*80 | 5*100 |
| 6 мм | 6*20 | 6*25 | 6*30 | 6*40 | 6*50 | 6*54 | 6*55 | 6*60 | 6*65 | 6*70 |
| 6*75 | 6*80 | 6*100 | 6*120 | 6*150 | 6*160 | |||||
| 6, 3 мм | 6.3*50 | 6.3*63 | 6.3*63.5 | 6.3*80 | 6.35*50.8 | 6.35*76.2 | ||||
| 7 мм | 7.6*80 | 7*150 | 7*4*20*4 | |||||||
| 8 мм | 8*11 | 8*30 | 8*40 | 8*50 | 8*51 | 8*60 | 8*63 | 8*63.5 | 8*65 | 8*70 |
| 8*80 | 8*90 | 8*100 | 8*120 | 8*125 | 8.8*28.6 | |||||
| 9 мм | 9*170 | 9*125 | 9. 2*64 | |||||||
| 10мм | 10*20 | 10*25 | 10*30 | 10*40 | 10*45 | 10*50 | 10*60 | 10*63 | 10*65 | 10*70 |
| 10*80 | 10*90 | 10*100 | 10*110 | 10*114 | 10*120 | 10*125 | 10*140 | 10*150 | 10*160 | |
| 12 мм | 12*30 | 12*40 | 12*45 | 12*50 | 12*60 | 12*70 | 12*76 | 12*80 | 12*100 | 12*120 |
| 12*125 | 12*130 | 12*140 | 12*150 | 12*160 | ||||||
| 12, 5 мм | 12.5*90 | 12.5*100 | 12.5*125 | 12.5*127 | 12.7*101.6 | 12.7*160 | ||||
| 13 мм | 13*125 | 13*130 | 13*160 | |||||||
| 14 мм | 14*100 | 14*120 | 14.5*80 | |||||||
| 15мм | 15*30 | 15*35 | 15*50 | 15*60 | 15*80 | 15*100 | 15*120 | 15*125 | 15*150 | |
| 16 мм | 16*30 | 16*90 | 16*100 | 16*110 | 16*125 | 16*130 | 16*140 | 16*150 | 16*160 | |
| 20мм | 20*76 | 20*100 | 20*120 | 20*130 | ||||||
| Квадратний брусок | 19*19 | 30*45 | 15*15 | |||||||
| Кругла планка | Φ6 | Φ8 | Φ10 | Φ11 | Φ12 | Φ14 | Φ15 | Φ15.6 | Φ16 | Φ18 |
| Φ20 | Φ21 | Φ22 | Φ23 | Φ25 | Φ27 | Φ28 | Φ30 | Φ32 | Φ35 | |
| Φ38 | Φ40 | Φ45 | Φ50 | Φ55 | Φ60 | |||||
| Круглий кутовий алюмінієвий брусок | |||||||||
| 2 мм | R2*20 | Р2, 5* 50 | |||||||
| 3 мм | R3*30 | R3*40 | R3*50 | R3*60 | R3*80 | R3*100 | R3*120 | R3*160 | |
| 4 мм | R4*25 | R4*30 | R4*35 | R4*40 | R4*50 | R4*60 | R4.1*44.1 | Р4, 7*151 | |
| 5мм | R5*30 | R5*35 | R5*40 | Р5*45 | R5*50 | R5*60 | R5*70 | R5*75 | R5*80 |
| R5*90 | R5*100 | R5*120 | |||||||
| 6 мм | Р6*40 | Р6*50 | Р6*60 | Р6*70 | Р6*80 | Р6*100 | Р6*120 | Р6*140 | Р6*160 |
| 6, 3*63 р. | Р6, 35*76, 5 | ||||||||
| 7 мм | R7*70 | ||||||||
| 8 мм | R8*40 | R8*50 | R8*60 | R8*80 | R8*100 | RS*120 | |||
| 10мм | R10*20 | R10*40 | R10*50 | R10*60 | Р10*75 | R10*80 | R10*100 | Р10*120 | Р10*125 |
| R10*150 | R10*160 | Р10*170 | Р10, 4*25 | ||||||
| 12 мм | R12*80 | R12*100 | R12*110 | Р12*120 | Р12*125 | R12*150 | R12*160 | ||
| 12, 5 мм | R12, 5*80 | R12, 5*125 | R12.7*90 | Р12, 7*127 | |||||
| 13 мм | R13*120 | Р13*125 | |||||||
| 14 мм | R14*100 | Р14*120 | R14*150 | ||||||
| 15мм | R15*100 | Р15*120 | Р15*130 | Р15*150 | |||||
| 16 мм | R16*150 | R16*160 | |||||||
| 19 мм | 19, 05*101, 6 рупій | 19, 05*127 р. | |||||||
| 20мм | 20*80 р. | R20*120 | 20*130 р. | ||||||
| Гіпотенуза особливої форми | *4*50 | *5*50 | *5*60 | *6*40 | *6*50 | *6*60 | *6*80 | *8*60 | *8*80 |
| *8*100 | *8*120 | *10*40 | *10*80 | *10*100 | *10*120 | *12*80 | *12*100 | *12*120 | |
| *15*120 | *20*130 | *28*60 | |||||||
