Tuyau de tube coudé en aluminium

Les raccords coudés en aluminium sont utilisés pour changer la direction des pipelines et sont largement utilisés dans les systèmes de distribution de fluides. Fabriqués en alliage d’aluminium de haute qualité, ils sont légers et résistants à la corrosion, adaptés aux industries telles que la construction, la chimie, l’automobile et le CVC.

Une variété d’angles et de tailles sont disponibles pour assurer un écoulement régulier des fluides et réduire les pertes de pression. Ils conviennent à des agencements de canalisations efficaces et flexibles, en particulier pour changer la direction des fluides dans des espaces étroits, et favorisent la mise en œuvre efficace de divers projets.

Paramètres du produit du coude de tuyau en aluminium Chalco

  • Alliage : 6061, 6063, 6082, 5083, 1050, 1060
  • Spécification : ASTM B361, ASME S361, ANSI B16.9, ASME B16.28
  • Traitement de surface : anodisation, polissage, revêtement, galvanisation, finition de tonneau
  • Industrie collaborative : Génie de la construction, système de drainage, système CVC, oléoduc et gazoduc, industrie chimique, énergie électrique, industrie automobile, système d’énergie nucléaire, etc. Cliquez pour voir [Guide de sélection] pour les coudes en aluminium dans chaque champ
  • Gamme de tailles
Diamètre nominal (DN) :DN10 (10 mm) à DN100 (100 mm) ou plus (DN150, DN200)
Rayon de l’axe (R)1D, 1.5D, 2D, 3D (D = diamètre nominal)
Épaisseur de paroi (t)Généralement de 1 mm à 5 mm, selon la pression nominale et le type de matériau du tuyau
Angle du coude45 degrés, 90 degrés, 180 degrés, etc.
Longueur (L)Généralement entre 50 mm et 300 mm, la longueur spécifique peut être déterminée en fonction des exigences du projet.

Cliquez pour voir [Tableau des tailles détaillé]

Chalco tuyau en aluminium coude produits chauds

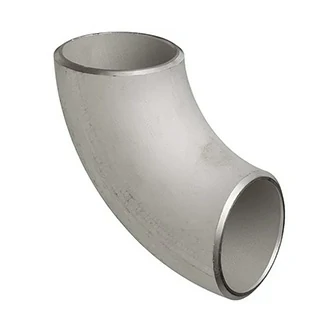

  • Coude à souder bout à bout en aluminiumCoude à souder bout à bout en aluminium

    Les deux extrémités sont soudées à plat, avec des soudures proéminentes, une forte capacité de charge et adaptées aux applications à haute résistance. Largement utilisé dans les systèmes de canalisations à haute pression tels que le pétrole, le gaz naturel, les produits chimiques et d’autres industries.

  • Coude à souder affleurant en aluminiumCoude affleurant en aluminium

    La soudure affleure la surface du tuyau, avec un aspect soigné et une résistance aux fluides réduite. Convient aux applications avec des exigences élevées en matière d’apparence, telles que la construction, l’industrie alimentaire et l’industrie pharmaceutique.

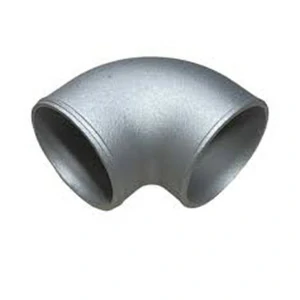

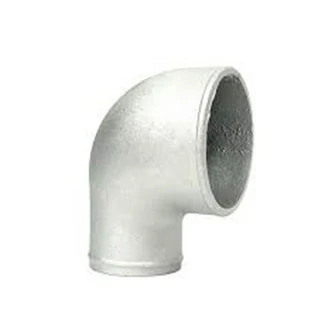

  • Coude en fonte d’aluminiumCoude en fonte d’aluminium

    Produit par processus de coulée, généralement à un coût inférieur à celui des coudes soudés ou sans soudure. Convient aux applications industrielles à basse pression et générales telles que les conduites d’eau, les systèmes de refroidissement.

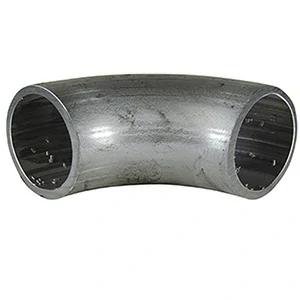

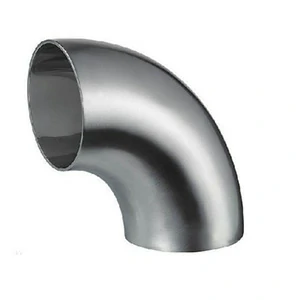

  • Coude sans soudure en aluminiumCoude sans couture en aluminium

    Pas de soudures, haute résistance, bonne résistance à la corrosion, écoulement régulier du fluide. Utilisé dans des applications nécessitant une résistance élevée et une résistance à la corrosion, telles que les domaines chimiques et aéronautiques.

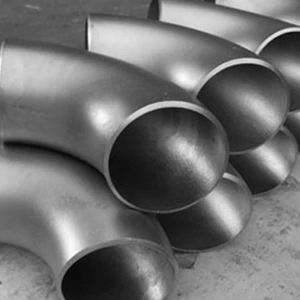

  • Coude de grand diamètre en aluminiumCoude de tuyau en aluminium de grand diamètre

    Conçu pour les tuyaux de grand diamètre avec une épaisseur de paroi et une résistance structurelle réglables. Convient aux grands systèmes de tuyauterie industrielle tels que le traitement du pétrole, du gaz et de l’eau.

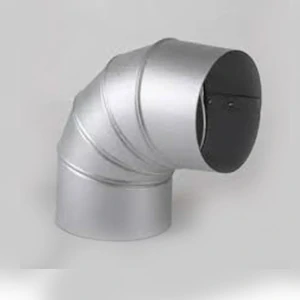

  • Coude segmenté en aluminiumCoude segmenté en aluminium

    Assemblé à partir de plusieurs sections, adapté aux installations avec un espace limité. Souvent utilisé dans les systèmes de tuyauterie complexes, en particulier dans les environnements où l’espace est restreint.

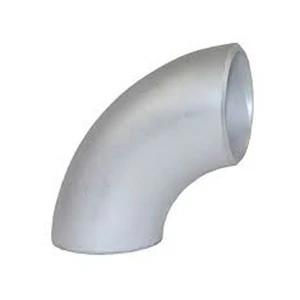

  • Coude à long rayon en aluminiumCoude long rayon en aluminium

    Le rayon de l’axe est généralement de 1, 5 ou 2 fois le diamètre nominal, avec une faible résistance aux fluides. Largement utilisé dans les applications qui nécessitent une résistance à l’écoulement réduite, telles que les systèmes CVC et le transport par pipeline.

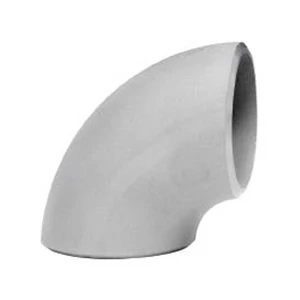

  • Coude à court rayon en aluminiumCoude à rayon court en aluminium

    Le rayon de la ligne médiane est généralement 1 fois le diamètre nominal, avec des virages serrés, adaptés aux occasions où l’espace est limité. Il est utilisé dans les systèmes de tuyauterie compacts, en particulier pour le transport de fluides dans des espaces étroits.

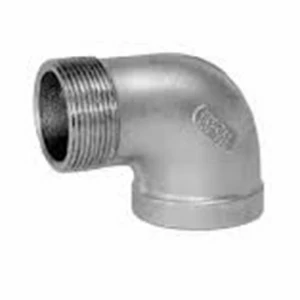

  • Coude de rue en aluminiumCoude de rue en aluminium

    Une extrémité est de diamètre nominal et l’autre extrémité est de filetage externe, ce qui est pratique pour le raccordement direct aux tuyaux et adapté aux changements de direction du fluide dans les espaces étroits. Il est largement utilisé dans la construction et le jardinage.

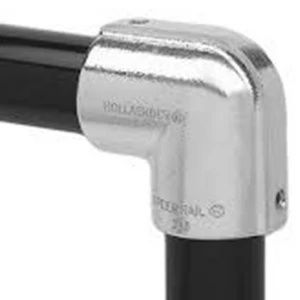

  • Coude hollaender en aluminiumCoude hollaender en aluminium

    Spécialement conçu pour les systèmes de tuyauterie en aluminium, connexion fiable, principalement utilisé pour les échafaudages et les supports, avec une forte capacité de charge, largement utilisé dans l’industrie et les projets de construction.

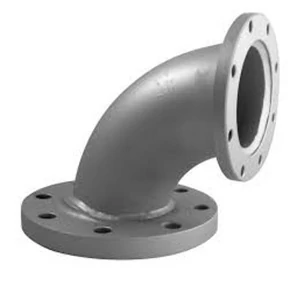

  • Bride de coude en aluminiumBride coudée en aluminium

    Le coude a une bride d’un côté, ce qui est pratique pour connecter d’autres tuyaux ou équipements. Il est souvent utilisé dans les systèmes de tuyauterie qui nécessitent un démontage et un entretien rapides, tels que la protection contre les incendies, l’approvisionnement en eau et les systèmes de drainage.

Mandrin coudé en aluminium Chalco plié

Le coude courbé du mandrin de tube en aluminium est un coude spécial, fabriqué avec une matrice de support pour assurer une paroi intérieure lisse pendant le processus de pliage, réduire la perte de pression dans l’écoulement du fluide et améliorer l’efficacité du système. Par rapport aux coudes traditionnels de coulée ou d’emboutissage, il présente des avantages en termes de dynamique des fluides, de durabilité et d’apparence, adapté aux applications hautes performances telles que la course et l’aviation, tandis que les coudes traditionnels sont plus couramment utilisés dans l’industrie générale et les projets de construction.

  • Diamètre du produit de vente à chaud : 1, 5 " 38 mm, 1, 75 " 45 mm, 2 " 51 mm, 2, 5 " 63, 5 mm, 3 " 76 mm, 3, 5 " 89 mm et 4 " 102 mm
  • Angle du coude : 30°, 45°, 60°, 90°, 120°, 180°, etc.
Mandrin de coude à 30 ° plié

Mandrin coudé à 30 ° plié

 à 45° Mandrin de coude plié

Mandrin coudé à 45° plié

60° Mandrin de coude plié

Mandrin coudé à 60° plié

90 ° Mandrin de coude plié

Mandrin coudé à 90 ° plié

180 ° Mandrin coudé plié

Mandrin coudé à 180 ° plié

90 ° /120 ° Tuyau de coude à rayon ultra-serré

Courbe du coude à rayon ultra-serré de 90 ° / 120 °

Chalco autres raccords coudés en aluminium de vente chaude

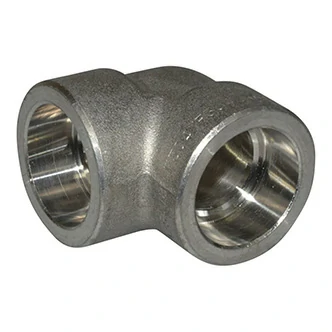

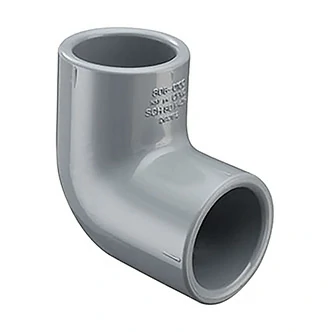

  • Raccords de tuyauterie coudés sans filetage de type douille
     Tuyau de coude sans filetage de type douille raccords

    Connexion par prise, adaptée au montage et au démontage rapides. Pas de filetage, ce qui réduit le risque de fuite. Largement utilisé dans les conduites d’eau et les systèmes de gaz à basse pression.

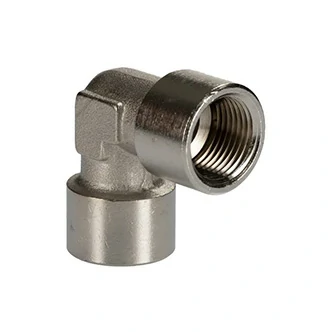

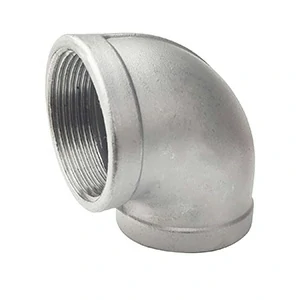

  • Raccords coudés filetés
    Raccords coudés filetés

    Il y a des filetages internes aux deux extrémités, ce qui est pratique pour se connecter avec d’autres raccords de tuyauterie filetés. Facile à installer et à entretenir. Utilisé dans de nombreuses applications telles que les conduites d’eau, les conduites de gaz, etc.

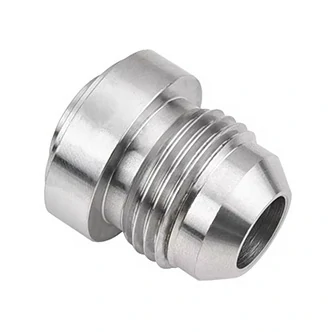

  • Raccords de tuyauterie filetés en aluminium porteurs de pression
    Raccords de tuyauterie filetés en aluminium portant pression

    Conçus pour les applications à moyenne et haute pression, ces raccords en aluminium haute résistance assurent des connexions sécurisées dans les systèmes de tuyauterie chimique, pétrolière et gazière.

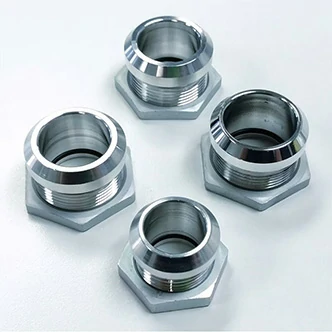

  • Raccords coudés évasés en aluminium
    Raccords coudés évasés en aluminium

    Une extrémité est évasée pour faciliter la connexion avec d’autres tuyaux et offrir une meilleure étanchéité. Couramment utilisé dans les systèmes CVC et les pipelines de livraison de liquides.

  • Raccords de tuyauterie coudés en aluminium Sch40
    Raccords coudés en aluminium Sch40

    Répond aux normes Schedule 40, avec une épaisseur de paroi modérée pour un usage général. Largement utilisé dans les systèmes de tuyauterie industriels et de bâtiment.

  • Raccords de tuyauterie coudés en aluminium Sch80
    Raccords coudés en aluminium Sch80

    Conforme à l’annexe 80 avec une paroi plus épaisse pour les applications à haute pression, idéal pour les oléoducs industriels et les oléoducs nécessitant une résistance et une résistance à la pression.

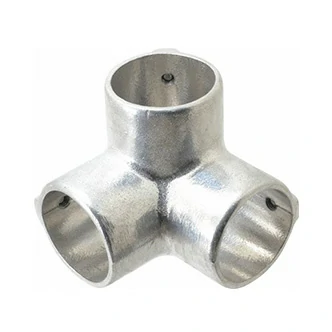

  • Coudes de sortie latérale en aluminium
    Raccords coudés à sortie latérale en aluminium

    La conception de la sortie latérale permet le raccordement des dérivations dans le système de tuyauterie, ce qui permet d’économiser de l’espace. Il convient aux systèmes de tuyauterie qui doivent se ramifier à partir du pipeline principal.

  • Raccords de tuyauterie coudés en aluminium

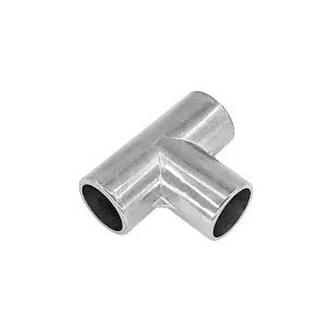

    Raccords de tuyauterie en Té

    Les trois ports relient un pipeline principal à deux branches, permettant la distribution, la collecte et la gestion des flux de fluides dans les systèmes de transport.

  • Raccords de tuyauterie coudés réducteurs en aluminium
    Raccords de tuyauterie en aluminium réducteurs

    Avec différents diamètres d’extrémité, il relie des tuyaux de différentes tailles pour un écoulement régulier et une résistance réduite, idéal pour les industries chimiques, de la construction et du traitement de l’eau.

Guide de sélection des coudes en aluminium dans chaque guide de sélection de terrain

Coude en aluminium pour l’ingénierie de la construction

Guide de sélection : Choisissez des matériaux conformes au code, adaptez la taille du coude à la conception et équilibrez budget et durabilité.

Produits couramment utilisés : coude en T, coude non fileté de type douille, coude fileté.

Coudes en aluminium pour l’ingénierie de la construction
Coudes en aluminium pour systèmes de drainage

Coudes en aluminium pour systèmes de drainage

Guide de sélection : Utilisez des matériaux résistants à la corrosion, assurez la résistance à la pression et optimisez l’écoulement pour minimiser la résistance.

Produits couramment utilisés : coudes à bride, coudes à rayon court, coudes réducteurs.

Coudes en aluminium pour systèmes CVC

Guide de sélection : Assurez une bonne conductivité thermique et une bonne étanchéité pour résister aux changements de température et éviter les pertes de chaleur.

Produits couramment utilisés : coude à rayon long, coude à rayon court, coude à souder affleurant.

Coudes en aluminium pour systèmes CVC
Coudes en aluminium pour oléoducs et gazoducs

Coudes en aluminium pour oléoducs et gazoducs

Guide de sélection : Choisissez des matériaux haute pression et résistants à la corrosion pour des soudures ou des raccords à bride fiables et sûrs dans des conditions extrêmes.

Produits couramment utilisés : coudes à souder bout à bout, raccords de tuyauterie filetés sous pression, coudes de grand diamètre.

Coudes en aluminium pour l’industrie chimique

Guide de sélection : Choisissez des matériaux résistants aux produits chimiques avec des performances de température fiables et une étanchéité solide pour éviter les fuites.

Produits couramment utilisés : coudes réducteurs, coudes sans couture, coudes évasés.

Coudes en aluminium pour produits chimiques industrie
Coudes en aluminium pour l’industrie automobile

Coudes en aluminium pour l’industrie automobile

Guide de sélection : Choisissez des matériaux légers et résistants à la chaleur pour une compatibilité et des performances fiables dans les systèmes de moteur et d’échappement.

Produits couramment utilisés : coude coulé, coude sans soudure, mandrin de coude plié.

Coude en aluminium pour l’énergie de puissance

Guide de sélection : Choisissez des coudes haute température et haute pression avec une conception optimisée pour une faible résistance et une forte durabilité.

Produits couramment utilisés : coude à long rayon, coude à souder bout à bout, coude à rayon court.

Coude en aluminium pour l’énergie électrique
Coudes en aluminium pour l’énergie nucléaire

Coudes en aluminium pour l’énergie nucléaire

Guide de sélection : Assurez une résistance élevée, une résistance aux radiations et la conformité aux normes de sécurité pour des performances durables et fiables à haute température et à haute pression.

Produits couramment utilisés : coudes à souder bout à bout, coudes de grand diamètre, raccords de tuyauterie filetés sous pression.

Pourquoi choisir Chalco comme fournisseur de coudes en aluminium

  • Matériaux de haute qualité : Chalco utilise un alliage d’aluminium de haute qualité des séries 5000 et 6000 pour s’assurer que le produit présente une excellente résistance à la corrosion, une résistance à la pression et d’autres avantages, résolvant les problèmes de durabilité et de fiabilité des clients dans des environnements difficiles.
  • Dimensions précises et conformité aux normes : Nos coudes en alliage d’aluminium sont conformes aux normes nationales et internationales, garantissant la précision dimensionnelle des clients dans les projets de construction et les systèmes de tuyauterie, réduisant les problèmes d’installation et les coûts de réparation ultérieurs causés par les incohérences dimensionnelles.
  • Gamme de produits riche : Chalco fournit une variété de coudes en aluminium, y compris des coudes en T, des coudes réducteurs, des coudes à rayon long et court, ainsi que des tubes en aluminium et d’autres raccords de tuyauterie de divers alliages et tailles pour répondre aux besoins de diverses industries, garantissant que les clients peuvent acheter à partir d’un seul arrêt et réaliser facilement des solutions de projet globales.
  • Livraison rapide et service flexible : Chalco dispose d’un système de production et de logistique efficace, capable de livrer rapidement et de résoudre la pression du temps des clients dans le calendrier du projet. Dans le même temps, nous fournissons des services flexibles pour nous adapter aux différents besoins d’approvisionnement des clients.
  • Prix compétitif : Nous nous engageons à fournir à nos clients des produits rentables, en veillant à ce que nous aidions les clients à contrôler les budgets des projets et à résoudre les problèmes de pression sur les coûts tout en garantissant la qualité.
  • Service après-vente et assistance technique fiables : Chalco fournit un service après-vente réfléchi et une assistance technique professionnelle, répond aux commentaires des clients en temps opportun, aide les clients à choisir les produits les plus appropriés et garantit la meilleure expérience d’achat.

Tableau de référence des tailles de coude en alliage d’aluminium Chalco

Angle de coude de 45 degrés Angle de coude de 90 degrés Angle de coude de 180 degrés
Diamètre extérieur Épaisseur de paroi Rayon de la ligne centrale Épaisseur de paroi Rayon de la ligne centrale Épaisseur de paroi Rayon de la ligne centrale
3/4 po (19 mm) 1, 65 millimètre1-1/2"1, 65 millimètre2"1, 65 millimètre1-1/2"
3/4 po (19 mm) 1, 65 millimètre2"--1, 65 millimètre1-1/2"
1 po (25 mm) 1, 65 millimètre1-1/2"1, 65 millimètre1-1/2"--
1 po (25 mm) --1, 65 millimètre2"--
1 po (25 mm) --1, 65 millimètre3"--
1 po (25 mm) --1, 65 millimètre4"--
1-1/8" (28 mm) 1, 65 millimètre2"1, 65 millimètre2"--
1-1/4" (32 mm) 1, 65 millimètre2"1, 65 millimètre2"1, 65 millimètre2"
1-3/8" (35 mm) 1, 65 millimètre1-3/4"1, 65 millimètre1-3/4"1, 65 millimètre1-3/4"
1-3/8" (35 mm) 1, 65 millimètre2-1/2"1, 65 millimètre2-1/2"1, 65 millimètre2-1/2"
1-1/2" (38 mm) 1, 65 millimètre2"1, 65 millimètre2"1, 65 millimètre1-3/4"
1-1/2" (38 mm) --1, 65 millimètre3"1, 65 millimètre2-1/2"
1-5/8" (41 mm) 1, 65 millimètre2"1, 65 millimètre2"
1-3/4" (45 mm) 1, 65 millimètre2"1, 65 millimètre2"1, 65 millimètre2"
1-3/4" (45 mm) ----1, 65 millimètre2-1/2"
1-7/8" (48 mm) 1, 65 millimètre2-1/4"1, 65 millimètre2-1/4"1, 65 millimètre3"
2 po (51 mm) 1, 65 millimètre2"1, 65 millimètre2"--
2 po (51 mm) 1, 65 millimètre3-1/8"1, 65 millimètre3-1/8"--
2-1/4" (57 mm) 1, 65 millimètre2-1/4"1, 65 millimètre2-1/4"1, 65 millimètre3"
2-1/4" (57 mm) 1, 65 millimètre3"1, 65 millimètre3"1, 65 millimètre3-1/2"
2-3/8" (60 mm) 1, 65 millimètre3-1/8"1, 65 millimètre3-1/8"1, 65 millimètre3-1/2"
2-1/2" (63 mm) 1, 65 millimètre2-1/2"1, 65 millimètre2-1/2"1, 65 millimètre3"
2-1/2" (63 mm) 1, 65 millimètre4"1, 65 millimètre4"1, 65 millimètre3-1/4"
2-3/4" (70 mm) 1, 65 millimètre2-3/4"1, 65 millimètre2-3/4"1, 65 millimètre2-3/4"
2-3/4" (70 mm) 1, 65 millimètre4-5/16"1, 65 millimètre4-5/16"1, 65 millimètre3-1/2"
3 po (76 mm) 1, 65 millimètre3"1, 65 millimètre3"1, 65 millimètre4"
3 po (76 mm) 1, 65 millimètre4-3/4"1, 65 millimètre4-3/4"--
3-1/8" (80 mm) 1, 65 millimètre5"--1, 65 millimètre5"
3-1/4" (83 mm) 1, 65 millimètre3-1/2"1, 65 millimètre3-1/2"1, 65 millimètre4-1/2"
3-1/2" (89 mm) 1, 65 millimètre3-1/2"2 millimètres3-1/2"1, 65 millimètre4-1/2"
3-1/2" (89 mm) 1, 65 millimètre5-5/8"2 millimètres5-5/8"--
4 pouces (102 mm) 1, 65 millimètre4"2 millimètres4"1, 65 millimètre5-1/2"
4 pouces (102 mm) 1, 65 millimètre5-1/2"2 millimètres5-1/2"--
4-1/2" (114 mm) 2 millimètres6"2 millimètres6"--
5 pouces (127 mm) 2, 5 millimètres7-1/2"2, 5 millimètre7-1/2"--
